齐岳生物开发了一种通过十六烷基三甲基溴化铵诱导MXene-Ti3C2分散并在纳米片表面原位可控水解正硅酸乙酯的**方法制备具有夹心结构、独立二维特性和低电导率的MXene-Ti3C2基介孔二氧化硅纳米片（MXene-mSiO2），将其用于提高聚环氧丙烷的离子电导率。研究者相信，通过这种简易策略可以生产一系列具有高离子电导率的含MXene固态聚合物电解质，用于高安全性锂金属电池。

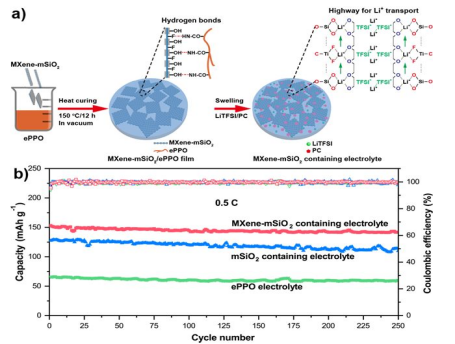

MXene-Ti3C2因其表面丰富的官能团（-F, -OH）而呈电负电，阳离子表面活性剂十六烷基三甲基溴化铵被静电吸引而自组装到超薄纳米片表面。通过原位可控水解正硅酸乙酯，二氧化硅均匀地生长在MXene-Ti3C2表面，得到夹心结构的单分散MXene基介孔二氧化硅纳米片。介孔二氧化硅层的厚度易于调节，通过改变正硅酸乙酯与MXene-Ti3C2的配比实现。MXene-mSiO2的比表面积高达491.9 m2 g-1，比MXene-Ti3C2（29.4 m2 g-1）高16倍。四探针电阻仪测试表明，所得MXene-mSiO2纳米片的电子电导率为2.3×10-5S cm-1，比MXene-Ti3C2（1.4×103 S cm-1）低7个数量级。如图1a所示，将MXene-mSiO2加入到聚环氧丙烷中，制备含MXene-mSiO2聚合物固态电解质。单分散的刚性MXene-mSiO2因表面含有大量的羟基和氟基，可以通过氢键作用均匀地分散在聚氧化丙烯基质中。纳米压痕的测试结果表面，含MXene-mSiO2聚合物固态电解质的杨氏模量也因大量形成的氢键而**增强。含MXene-mSiO2聚合物固态电解质的离子电导率受二维填料、锂盐含量的影响，优值为4.6×10-4 S cm-1，是二氧化硅颗粒/聚氧化丙烯固态电解质的2倍，且高于多数固态聚合物电解质。如此高的离子电导率归因于具有高比表面积和丰富官能团（羟基、氟基）的MXene-mSiO2和LiTFSI间形成大量的路易斯酸碱作用，在MXene-mSiO2和聚氧化丙烯界面构建了快速Li+传输通路（图1a）。

相关产品：

锰离子插层MXene Ti3C2

超大尺寸的Ti3C2纳米片（>10μm）

多层Ti3C2 mxene原位负载纳米银

S原位掺杂mxene

Ti3C2 MXenes材料 单层胶体溶液

层状Ti3C2 MXenes材料 自支撑膜材料

单层大尺寸(>5微米)Ti3C2

单层小尺寸（小于100nm） Ti3C2 水溶液

单层Ti3C2 乙醇 胶体溶液

Ti3C2 MXenes材料 单层胶体DMF溶液

黏土材料 Ti3C2 MXenes材料

风琴状Ti3C2 MXenes材料

Ti2C-MXenes

超大尺寸的Ti2C纳米片（>10μm）

Ti2C MXenes材料 单层胶体DMF溶液

单层小尺寸（小于100nm） Ti2C 水溶液

单层大尺寸(>5微米)Ti2C

单层Ti2C 乙醇 胶体溶液

单层胶体溶液 Ti2C

风琴状Ti2C MXenes材料

以上资料来自zhn2020.11.03
