一种用于太阳能电池的锰铜掺杂CdS量子点敏化剂及其制备方法，该方法是将Mn杂质原子和Cu杂质原子分别掺杂到CdS半导体量子点中作为敏化剂组装成量子点敏化太阳能电池。通过杂质原子的引入，在CdS的禁带间形成了中间能级增加了光响应，从而使得电子空穴可以更加快速的分离，**了暗电流的产生，提高了太阳能电池的短路电流和光电转换效率。

锰铜掺杂硫化镉量子点敏化太阳能电池及其制备方法,该方法是先将Mn掺杂到CdS中,然后再将Cu掺杂到CdS中形成量子点敏化剂组装成太阳能电池。

1)配备浓度为0.01M-1M含有半导体量子点阳离子的可溶性盐溶液,放入20-50C的水浴中恒温30-60min;

2)将含有Mn杂质原子的可溶性盐溶液加入步骤1)配备的阳离子溶液当中,其中杂质原子与半导体量子点原子个数之比为1:1-1:100;.

3)配备浓度为0.01M-1M含有半导体量子点阴离子的可溶性溶液，放入20-50'C的水浴中恒温30--60min;

4)将待敏化的宽禁带半导体光阳极材料浸入步骤2)制备的溶液中1-10min,取出用相应溶剂清洗干净,并用氮气吹干;

5)将步骤4)得到的光阳极材料浸入步骤3)制备的阴离子溶液中1-10min,取出用相应溶剂清洗干净,并用氮气吹干,则在光阳极材料上形成Mn掺杂的CdS半导体量子点敏化剂层;

6)配备浓度为0.01M-1M含有半导体量子点阳离子的可溶性盐溶液,放入20-50'C的水.浴中恒温30-60min;

7)将含有Cu杂质原子的可溶性盐溶液加入步骤6)配备的阳离子溶液当中,其中杂质原子与半导体量子点原子个数的比为1:1-1:1000;

8)将步骤5)制得的Mn掺杂的CdS量子点敏化光阳极材料浸入步骤7)制备的溶液中1-10min,取出用相应溶剂清洗干净,并用氮气吹干;

9)将步骤8)制得的光阳极材料浸入步骤3)制备的阴离子溶液中1-10min,取出用相应溶剂清洗干净,并用氮气吹干,则在光阳极材料上形成了Mn掺杂CdS和Cu掺杂CdS量子点敏化剂层。

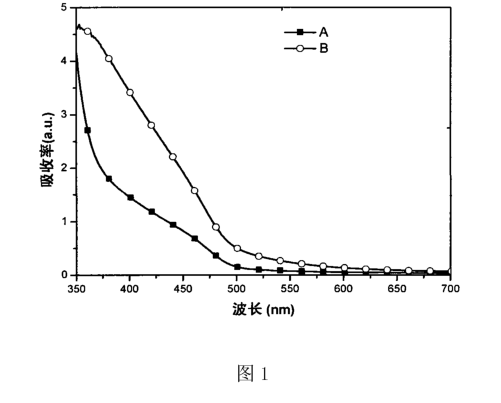

图1为掺杂了Mn原子和Cu原子的CdS量子点与未掺杂的CdS量子点的紫外可见吸收光谱图;其中,A曲线对应于未掺杂的CdS量子点的紫外可见吸收光谱,B曲线对应于锰铜掺杂的CdS量子点的紫外可见吸收光谱;

量子点定制产品目录：

溴化铅铯量子点修饰氧化锌复合材料

金属型二硫化钼量子点修饰TiN纳米管阵列复合材料

石墨相碳化氮量子点修饰ZnS微米复合材料

Fe掺杂黑磷量子点修饰钙钛矿

半导体型MoS量子点修饰TiO纳米棒阵列

聚溴甲酚绿/碳量子点修饰玻碳电极(PBG/CQDs/GCE)

量子点修饰型铁钴氧化物

硫化镉量子点修饰AIE荧光探针分子

碳量子点修饰黑磷量子点纳米粒子

碳量子点修饰n-n型MFe

TiO2量子点修饰g-C3N4

墨烯量子点修饰聚多巴胺@纳米二氧化钛

石墨烯量子点修饰氧空位钨酸铋复合材料

石墨烯量子点修饰氧化锰/氧化钛纳米管阵列

PbS/CdS/ZnS核壳壳量子点修饰TiO纳米棒

碳量子点修饰钨酸铋/氟掺杂氧化锡复合材料

厂家：西安齐岳生物科技有限公司

以上资料来自小编axc,2022.03.15

以上文中提到的产品仅用于科研，不能用于人体。
