静电纺丝分子嵌入环磷酰胺取代含铱(Ir-I|Ir-II|Ir-III)配合物中制备氧传感电纺垫（图文说明）-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

您当前所在位置：首页 > 宣传资料 > 特殊定制

产品分类

多孔纳米

无机纳米

静电纺丝分子嵌入环磷酰胺取代含铱(Ir-I|Ir-II|Ir-III)配合物中制备氧传感电纺垫（图文说明）

发布时间：2022-02-18 作者：wyf 分享到：

静电纺丝分子嵌入环磷酰胺取代含铱(Ir-I|Ir-II|Ir-III)配合物中制备氧传感电纺垫（图文说明）

本文介绍了无环磷酰胺和苯基环磷酰胺及环磷酰胺取代的含铱(III)配合物(Ir-I、 Ir-II和Ir-III)的合成、表征和氧敏性能。通过核磁共振、吸收光谱、发射光谱、发光寿命和量子产率等对配合物进行了表征。利用静电纺丝技术成功地将分子嵌入乙基纤维素基体中，制备了氧传感电纺垫。在氧敏感性研究中，以600 nm左右铱配合物的氧致发光为分析信号。它们表现出蓝移以及向三重态氧的猝灭发射。在相对信号变化方面，取代的萘氧基衍生物表现出比无环磷酰胺形式增强2.70倍的I0/I100比。

尤其是在0-10％pO2之间，该材料具有室温发光能力、较高的光稳定性、延伸至200 nm的斯托克位移值以及高光谱响应等优点，有望成为氧探针的候选材料。测试材料可以在实验室的环境空气中保存至少24个月。

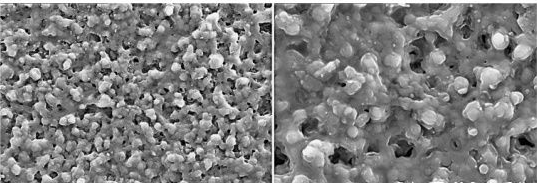

不同放大倍数下掺杂Ir-III的EC毡的SEM图像；×1000，×2000。

相应的室温磷光Ir（III）配合物Ir-I、-II和-III的分子结构。

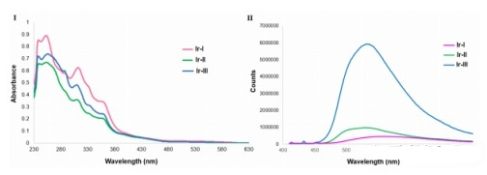

THF中Ir（III）配合物Ir-1、-II和-III的[I]电子紫外-可见吸收光谱（浓度：10.0 µM）和[II]发光发射光谱（浓度：5.0 µM）。

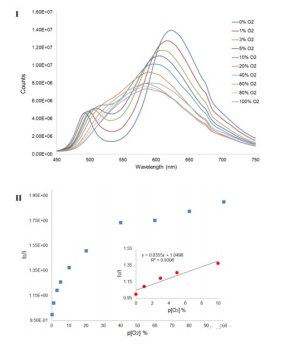

在不同的氧分压条件下，微纤维中Ir-I的氧诱导磷光发射光谱。[II]：浓度范围为0.0-100.0％p [O2]的Ir-I的斯特恩-沃尔默图，插图：浓度为0.0-10.0％p [O2]的斯特恩-沃尔默图。

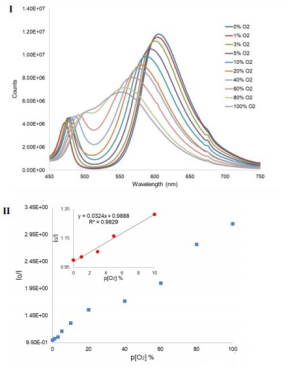

[I]在不同的氧分压条件下，微纤维中Ir-II的氧诱导磷光发射光谱。[II]：浓度范围为0.0-100.0％p [O2]的Ir-II的斯特恩-沃尔默图，插图：0.0-10.0％p [O2]的斯特恩-沃尔默图。

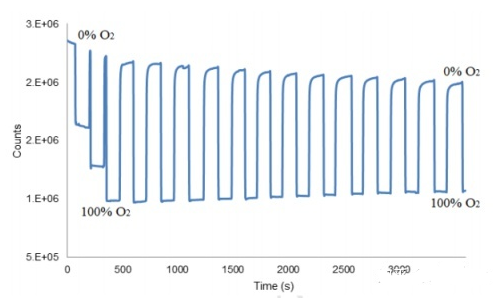

在100.0％N2和100.0％O2的交替气氛中，微纤维中Ir-III基于时间的动力学响应。

齐岳生物有合成磷脂、拓扑绝缘体，石墨炔(graphyne)多肽、高分子聚乙二醇衍生物、嵌段共聚物、胆固醇修饰产品，磁性纳米颗粒、纳米金及纳米金棒、超分子、静电纺丝纤维膜、光引发剂、光刻胶、近红外荧光染料、MAX相陶瓷，活性荧光染料、发光材料、光电材料、石墨烯、金属配合物发光材料、的葡聚糖BSA和链霉亲和素、蛋白交联剂、钙钛矿、光电材料、小分子PEG衍生物、点计化学产品、树枝状聚合物、环糊精衍生物、大环配体类、荧光量子点、透明质酸衍生物、石墨烯或氧化石墨烯、碳纳米管、富勒烯等可供选择。

本文所述的金属配合物外还可合成一系列的(铱Ir、钌Ru、钴、镍Ni、铕Eu、钯Pd、铽Tb)的配合物发光材料，包括
