西安齐岳生物供应TADF共轭高分子

TADF共轭高分子poly(AcBPCz-P)

TADF共轭高分子poly(AcBPCz-DMP)

TADF共轭高分子poly(AcBPCz-TMP)

文章主要内容：

使用相同的TADF片段，通过咔唑的2,7位点，与不同数量甲基取代的亚苯基进行交替共聚，合成了系列TADF共轭高分子：poly(AcBPCz-P)，poly(AcBPCz-DMP)，poly(AcBPCz-TMP)。该系列高分子的最高占据分子轨道（HOMO）和**未占据分子轨道（LUMO）的分布与TADF模型小分子AcBPCz相同，轨道能量也几乎不变。

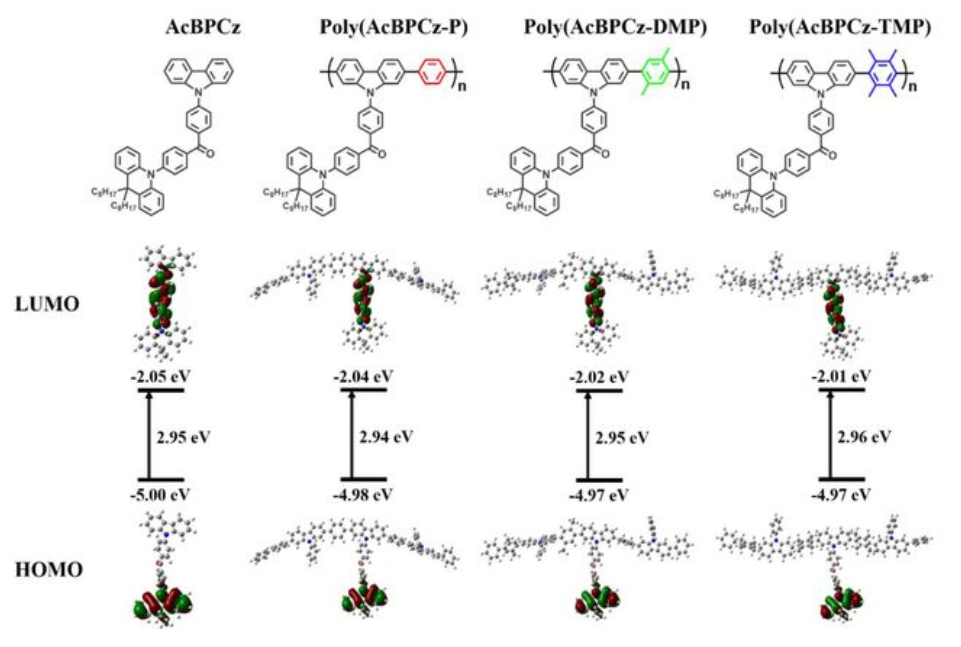

图2. TADF共轭高分子与模型小分子AcBPCz的分子结构以及理论计算的前线分子轨道。 在甲苯稀溶液中，从poly(AcBPCz-P)到poly(AcBPCz-DMP)再到poly(AcBPCz-TMP) ，高分子在400nm之前的主链强本征吸收逐渐蓝移。另外，在400~500 nm波段，高分子与模型小分子出现相似的弱电荷转移吸收。同时，所有分子都表现出明亮的蓝绿光发射，光谱峰值波长几乎相同，位于495~500nm。

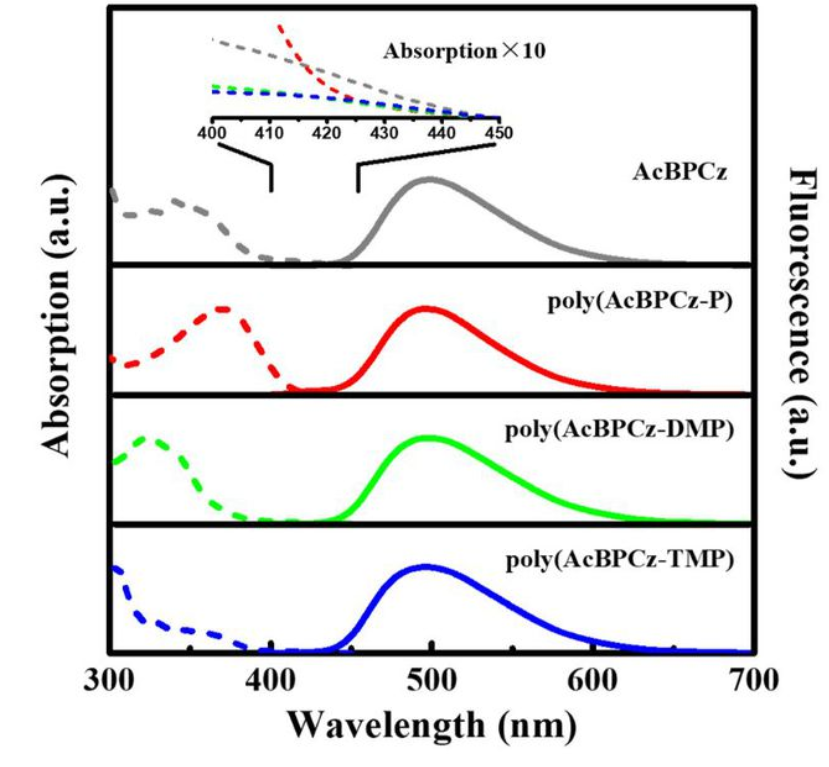

图3. 在甲苯稀溶液中，TADF共轭高分子和模型小分子AcBPCz的吸收和发射光谱。 在氮气保护下，从poly(AcBPCz-P)到poly(AcBPCz-DMP)再到poly(AcBPCz-TMP)，薄膜光致发光瞬态衰减的延迟组分逐渐增加。**，poly(AcBPCz-TMP)的衰减曲线与模型小分子AcBPCz相近，证明四甲基取代的亚苯基连接单元可以使高分子获得与小分子近乎相同的TADF效应。

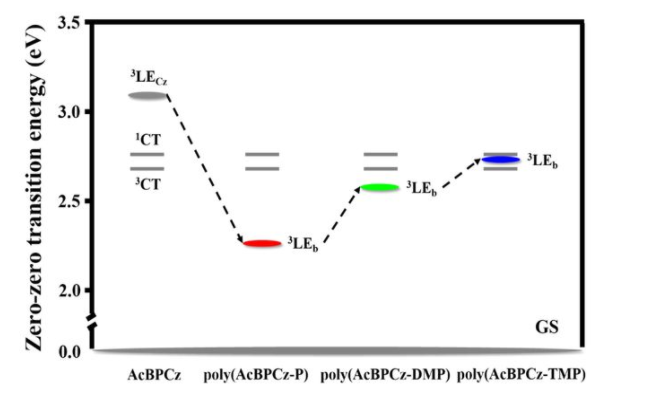

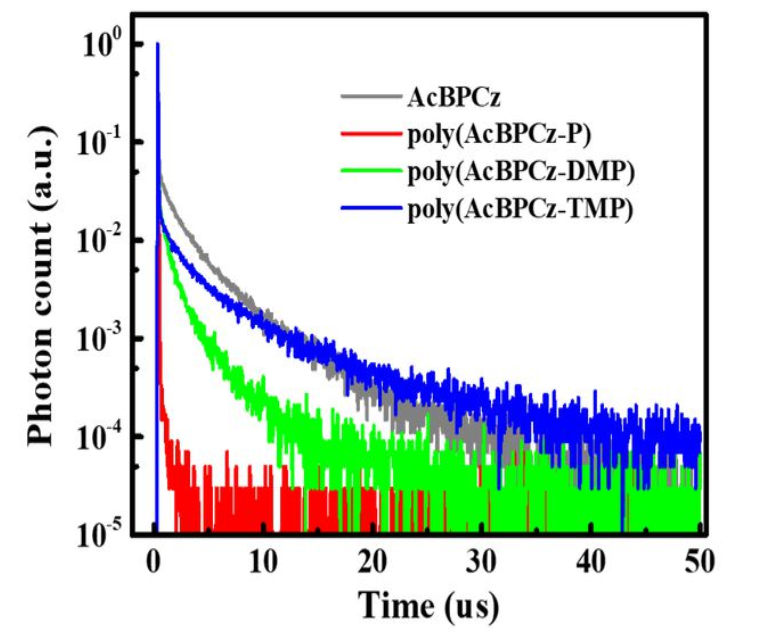

图4. 在氮气保护下，TADF共轭高分子和模型小分子AcBPCz的薄膜瞬态衰减曲线。 从能级示意图可以看出，从poly(AcBPCz-P)到poly(AcBPCz-DMP)再到poly(AcBPCz-TMP)，共轭主链的本征三线态（ 3LE b）能级逐渐上升，**超过模型小分子AcBPCz的电荷转移三线态（ 3CT）能级。

西安齐岳生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料，聚集诱导延迟荧光（AIDF）材料，聚集诱导发光AIE材料的定制合成

基于邻菲啰啉/吩噁嗪的绿光TADF异构体分子o-PXZP、m-PXZP和p-PXZP

基于二苯砜/吩噁嗪的绿光TADF异构体分子o-PXZSO2、m-PXZSO2、23'PXZSO2、24'PXZSO2 和 34'PXZSO2

基于二苯砜/9,9-二甲基-9,10-二氢吖啶的蓝光TADF异构体分子o-ACSO2和m-ACSO2

基于芴酮/9,9-二甲基-9,10-二氢吖啶的橙红光TADF异构体分子27ACFO和36ACFO

ESIPT型TADF分子PXZPDO和ACPDO

TADF分子PXZDMePDO和ACDMePDO

蓝光TADF材料DACR-DPTX

黄光TADF材料PXZDSO2

聚集态诱导荧光的化合物TPE-TPA、TPE-2TPA和TPE-TA

5,10-双(4-(1-苯基-1h-苯并[d]咪唑-2-基)苯基)-5,10-二氢吩嗪(dhpz-2bi)

4,4'-(吩嗪-5,10-二基)二苯甲腈(dhpz-2bn)

n1-(4-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-n1-(4-(二苯氨基)苯基)-n4,n4-二苯基苯-1,4-二胺(DPA-TRZ)

2-苯基-5-(4-(10-苯基吩嗪-5(10h)-基)苯基)-1,3,4-二唑(ppz-dpo)、2-(4-(10h-吩嗪-10-基)苯基)噻蒽-5,5,10,10-四氧化物(pxzdso2)

2,3,5,6-四(3,6-二苯基咔唑-9-基)-1,4-二氰基苯(4cztpn-ph)

温馨提示：仅用于科研

小编zhn2022.01.20
