MR-TADF材料：有机硼氮蓝光发射体DABNA-1，DABNA-2，t-DABNA，v-DABNA的研究进展-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

订单热线

400-6966-012

您当前所在位置：首页 > 资讯信息 > 新品上市

产品分类

MR-TADF材料：有机硼氮蓝光发射体DABNA-1，DABNA-2，t-DABNA，v-DABNA的研究进展

发布时间：2022-01-15 作者：zhn 分享到：

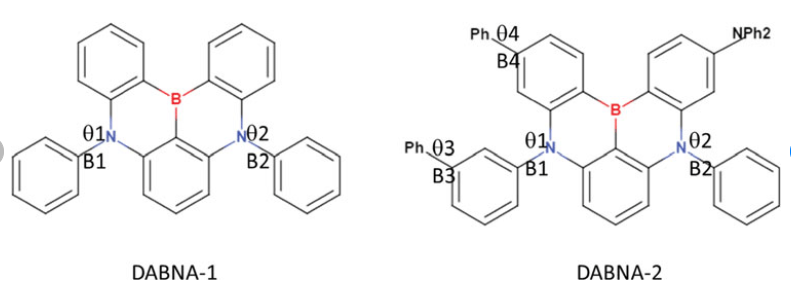

科研人员报道了蓝色发光化合物DABNA-1和DABNA-2（λPL分别为460和469 nm），在1 wt%mCBP中分别显示88%和90%的非常高的ΦPL。

这些发射器被集成到有机发光二极管（OLED）中，其显示出非常好的外部量子效率（EQEmax），分别为13.2%和20.2%。

尽管OLED显示出非常大的效率衰减，并且没有达到1000 cd m的亮度−尽管如此，DABNA-2仍然是**报告的最**的深蓝色排放源之一，其国际委员会（CIE）坐标为（0.12,0.13）。

根据DABNA-1构建C3对称衍生物TABNA（最初命名为2，为清晰起见重命名）同样显示出0.21 eV的类似小ΔEST，以及1 wt%PMMA薄膜中54%的合理ΦPL；然而，发射中不希望的蓝移（λPL=399 nm）再次导致没有制造器件。

超越简单的轨道图，我们在自旋分量标度二阶近似耦合团簇（SCS-CC2）理论水平上基于高度相关的量子化学计算证明，DABNA-1和TABNA在T1和S1激发态下均显示出短程电荷转移，这是其ΔEST较小的原因，同时保持空穴和电子波函数之间必要的重叠，以保证较大的振荡强度

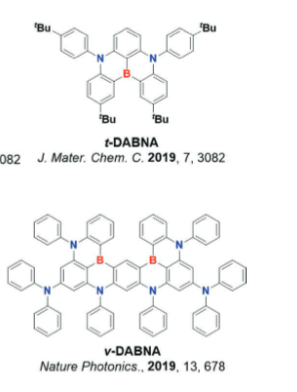

最近提出了另一种提**率的方法，其中DABNA-1的叔丁基类似物t-DABNA（λPL=445）与辅助TADF掺杂剂DMAC-DPS一起使用。与没有辅助掺杂的OLED相比，在辅助掺杂器件中观察到10个EQEmax值从25.1%提高到31.4%。在100 cd m处的EQE处，也观察到**提高的效率滚降−与未使用辅助掺杂剂的装置中的76%相比，辅助掺杂剂装置中的2仅减少了13%。Hatakeyama及其同事11最近报道了一种用周边二苯胺（v-DABNA）修饰的含B/N的五苯。报告中的深蓝色设备在100 cd m时表现出出色的EQEmax和**的滚降效率−CIE为（0.12,0.11）时，分别为34.4%和5%（EQE100=32.8%）。
