一种新型聚乙二醇修饰纳米氧化石墨烯负载阿霉素(PEG-ami-DOX/NGO)的制备方法的制备方法，其特征在于以下步骤：

步骤一、聚乙二醇接枝阿霉素制备聚乙二醇-酰胺-阿霉素PEG-ami-DOX室温下将不同分子量的反应物甲氧基聚乙二醇羧基PEG-COOH与碳二亚胺盐酸盐EDCI、N-羟基琥珀酰亚胺NHS溶于N,N-二甲基甲酰胺DMF中，超声使其完全溶解，搅拌反应0.5～1.5h得到反应液；将DOX加入DMF溶液中，并且缓慢加入三乙胺TEA；将该溶液加入上述反应液中，室温避光搅拌反应后，将反应液装在透析袋中，并在蒸馏水中进行透析，将透析液取出冷冻干燥，即可得到目标产物PEG-ami-DOX

步骤二、通过改进的Hummer’s方法制备纳米氧化石墨烯NGO室温下，将多层氧化石墨烯加入反应容器中，再向其中加入浓H2SO4，每10mL浓H2SO4中加入0.4～0.5g的多层氧化石墨烯，搅拌使二者充分混合；将反应容器置于冰水浴中继续搅拌，待反应容器中的混合液温度降到10℃以下后，缓慢向体系中加入高锰酸钾固体，高锰酸钾固体添加过程中控制反应体系的温度为0～20℃，加入完毕后，继续在冰水浴中搅拌05～1.0h；将反应体系升温至32～38℃再反应1.5～2.5h；一次加入去离子水后，将反应体系移入温度为90～105℃的油浴中，反应1～2h；二次加入去离子水，待温度恒定后，超声1h，加入过氧化氢溶液，充分搅拌，反应液变为亮黄色后，继续反应20～40min；加入NaOH溶液调节反应体系的pH至6.5～7；后在纯水中透析纯化样品，冷冻干燥后得到粉末状的纳米氧化石墨烯；所述的多层氧化石墨烯与高锰酸钾的质量比为1:2.5～3.5；

步骤三、制备负载阿霉素DOX的纳米氧化石墨烯DOX/NGO室温下，将DOX水溶液与NGO水溶液按3：1的质量比混合后，超声处理后，避光搅拌12～16h；混合液于8000～13000r/min下高速离心5～15min，反复进行离心水洗，除去游离的盐酸阿霉素，并将下层沉淀重新溶于水中，即得到负载阿霉素的纳米氧化石墨烯DOX/NGO；

步骤四、以纳米氧化石墨烯为载体，负载接枝阿霉素的聚乙二醇制备得到新型复合物PEG-ami-DOX/NGO将PEG-ami-DOX溶液与NGO水溶液混合，并避光搅拌24～48h后，得到新型复合物PEG-ami-DOX/NGO

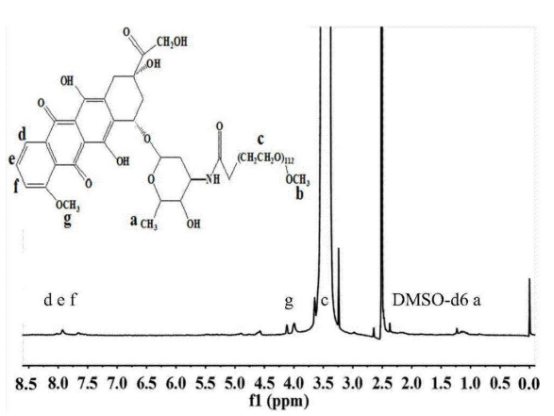

聚乙二醇修饰纳米氧化石墨烯负载阿霉素的结构式及红外光谱图

西安齐岳生物经营着种类**齐全的二维纳米材料，我们用微机械剥离和液相剥离、化学气相沉积，物理气相沉积和分子数外延方法以及其他方法制备二维纳米材料，我公司可以提供的二维晶体种类包括有石墨烯、MXenes-Max，二维过渡金属碳氮化物，二维晶体，二维薄膜，钙钛矿，CVD生长材料，功能二维材料，黑磷纳米片、层状双氢氧化物、二维MOF、Pd纳米片、六方氮化硼纳米片，锑烯纳米片和二维硼纳米片，二硫化钼等材料，我们还可以提供复杂定制类产品。

以下产品是上文提到的产品名称及链接

1.甲氧基聚乙二醇羧基PEG-COOH

/product/345

2.聚乙二醇-酰胺-阿霉素PEG-ami-DOX

/product/20396

3.聚乙二醇接枝阿霉素

/product/19647

4.DOPE-NHS 二油酰基磷脂酰乙醇胺-N-羟基琥珀酰亚胺

/product/6289

5.二甲基甲酰胺(氘代),CAS::4472-41-7

/product/73714

6.聚乙二醇修饰纳米氧化石墨烯负载阿霉素

/product/12435

7.纳米氧化石墨烯NGO

/product/78578

8.聚乙二醇修饰纳米氧化石墨烯负载阿霉素(PEG-ami-DOX/NGO)

/product/84221

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途axc
