西安齐岳生物科技有限公司可以对各种材质的荧光量子点进行修饰和改性以及偶联和特殊定制，稀土掺杂的上转换纳米发光颗粒我们可以做各种聚合物修饰，多糖修饰，蛋白修饰以及复合类产品的复杂定制，金纳米团簇是我们公司新开发的发光材料，也可以做功能化修饰

CdHgTe量子点的制备方法

我们以巯基乙酸为稳定剂,采用水相合成法制备掺杂Hg元素的水溶性CdHgTe合金量子点，

此制备方法是以巯基乙酸为稳定剂,采用水相合成法制备掺杂Hg元素的水溶性CdHgTe合金量子点,其制备方法及步骤展示如下：

步骤一、在250mL三口烧瓶中,**加入一定体积0.01mol/LCdCl2溶液,一定体积汞离子溶液,并使2种溶液的总体积为100mL,2种金属离子总的物质的量为0.001mol。

步骤二、然后,在不断搅拌下加入0.5mL巯基乙酸(TGA),并以1mol/LNaOH溶液调节pH值至10.0,通氮气30min除去溶液中的溶解氧,在不断搅拌下向上述溶液中加入1.0mL和1.0mol/L新制备的NaHTe溶液,将此反应液于100℃温度下加热回流,分别在不同回流时间取样,即得不同发射波长的CdHgTe量子点。

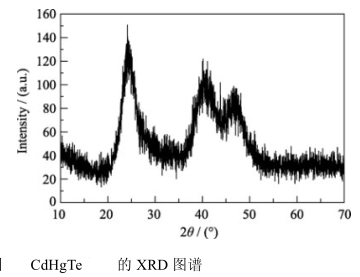

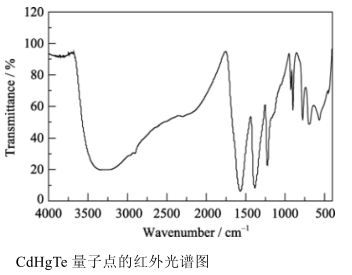

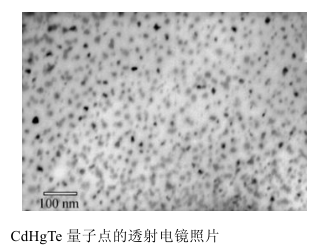

CdHgTe量子点的各种表征图谱

综述：以巯基乙酸为稳定剂,采用水相合成法制备掺杂Hg元素的水溶性CdHgTe合金量子点.XRD分析表明,CdHgTe合金量子点具有和体相CdTe相同的晶体结构;TEM分析表明,量子点近似呈球状,且分散均匀.依量子点大小和成分的不同,量子点的发射波长在536到688nm范围内连续可调;室温下,不同CdHgTe量子点的荧光量子产率介于1.5%到6.7%之间.实验表明,通过控制汞的掺入量,可快速制备长发射波段的量子点,但相较于没有掺杂的CdTe量子点而言,合金量子点的荧光量子产率有所降低.因此,需进一步采取表面包覆手段以形成核壳结构,提高其荧光量子产率,合成**的近红外发射量子点.

以下产品是齐岳生物定制量子点产品目录，感兴趣可咨询我们

石墨烯量子点 发绿光

羟基化石墨烯量子点

氮掺杂石墨烯量子点

硫量子点

氯基化石墨烯量子点

咪唑修饰的石墨烯量子点

羧基化石墨烯量子点

氨基化石墨烯量子点N-150

Ti3C2Tx MXene量子点

石墨烯量子点发红光

硅量子点(蓝色)

氧化石墨烯量子点 发蓝光

硅量子点溶液(蓝色)

氧化石墨烯量子点 发蓝光

石墨烯白光量子点粉末

量子点表面修饰抗体

氨基化石墨烯量子点粉末

量子点表面修饰**小分子

羧基化石墨烯量子点粉末

黑磷量子点分散液

氧化石墨烯量子点溶液 发黄光

量子点表面修饰糖类小分子

二硫化钨单层量子点粉末

氧化石墨烯量子点粉末 发黄光

量子点表面修饰功能性小分子

二硫化钼单层量子点溶液

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途axc
