zno：zn是极少数本身导电的荧光粉之一，是一种n型半导体，在低电压(10～1000v)激发下具有很高的发光效率，可发射出波长范围很宽的蓝绿色光，发光峰值波长为500nm左右。由于zno：zn的发光光谱几乎包含了整个可见光，可以用滤色片得到不同颜色的光，目前常用的除本身的蓝绿色外，还有加滤色片得到的绿色、黄色和白色。

一种氧化锌绿色荧光粉的制备方法，其特征在于，包括如下步骤：

(1)配制：以氧化锌为主原料，将氧化锌过筛，与稀土氧化物混合，其用量为氧化锌质量的0.002～0.05％，在分散均匀后，得到预烧粉料；

(2)装料：将配制好的粉料放入石英坩埚，在其上均匀铺上一层硫化物，用石英盖把坩埚盖严，不留缝隙；

(3)烧结：将步骤(2)的坩埚放入高温炉中，烧结温度为800～1250℃，烧成时间为1～6h；  (4)选粉：将烧成后的粉除去表面硫化物，再在紫外灯照射下，去除不发光或发光异常的粉体及杂质，得到合格粉料；

 (5)水洗：将合格粉料在去离子水下冲洗，并过筛，把过筛好的荧光粉继续水洗，去离子水用量为荧光粉质量的5～10倍，水洗次数为3～5次，水洗后，将荧光粉在100～150℃下烘干。

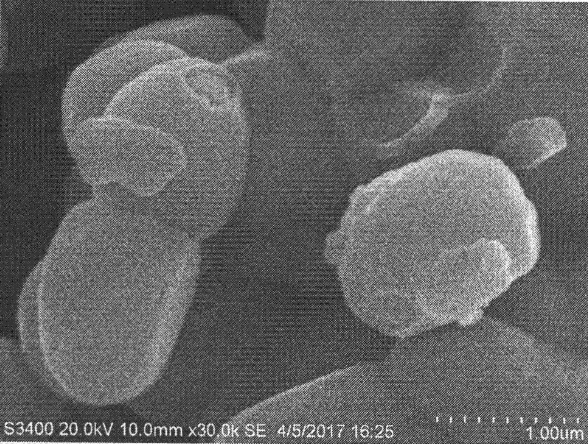

以下是各种长余辉纳米荧光粉产品目录

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途axc
