稀土铕掺杂钒磷酸钇Y(P,V)O4:Eu3+纳米晶材料的介绍

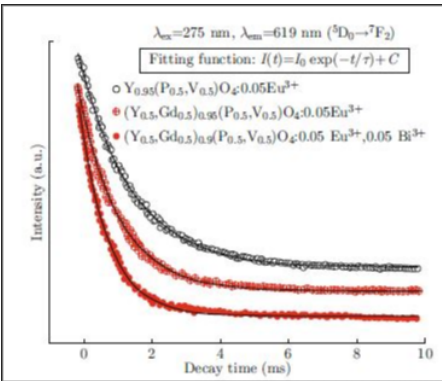

为研究稀土荧光特性与温度关系,从**稀土材料的能级结构出发,根据激发态多能级间的玻尔兹曼热平衡分布理,对激发态能级的粒子数分布情况与温度关系进行研究.发现随着温度的上升稀土发光荧光寿命变短,激发态高能级辐射荧光比例增大;而荧光强度由于受到非辐射跃迁系数和能量传递效率的双重影响将会呈现先上升后下降的变化.以钒磷酸钇铕Y(P,V)O4∶Eu3+荧光粉材料为例进行实验研究,测量了95K到510K温度范围内Y(P,V)O4∶Eu3+荧光材料在395nm紫外光激励下所发荧光的荧光寿命、荧光强度和荧光分支比随温度的变化规律,实验结果与理相符合.

采用一种直接化学合成制备稀土掺杂钒磷酸钇纳米晶材料的方法,其特征在于,具体按照以下步骤实施：

步骤1：制备反应溶液将稀土的无机盐和钇的无机盐溶于醇-去离子水溶液中,得到混合溶液A,使得混合溶液A中稀土离子和钇离子的摩尔数之和与混合溶液A的体积之比为0.05mol/L-0.4mol/L,稀土离子和钇离子的摩尔数之比为3-20∶80-97,醇与去离子水的体积比为1-2∶1-10；将钒酸盐、磷酸盐和氨水溶于醇-去离子水溶液中,或者将钒酸盐、磷酸盐和苛性钠溶于醇-去离子水溶液中,得到混合溶液B,使得混合溶液B中钒酸根和磷酸根的摩尔数之和与溶液B体积之比为0.1mol/L-0.4mol/L,钒酸根和磷酸根的摩尔数之和与氨水摩尔数或钠离子摩尔数之比为0.5-1,钒酸根与磷酸根的摩尔比为40-60∶40-60,醇与去离子水的体积比为0-1∶1-4；将苛性钠溶于醇、或将氨水溶于去离子水,得到钠离子的浓度为0.1mol/L-0.5mol/L或氨水的浓度为0.1mol/L-0.5mol/L的溶液C；

步骤2：将混合溶液A置于回流容器中,在温度为60℃-100℃的条件下,将混合溶液B滴加到混合溶液A中,滴加时间0.5小时-2小时,滴加过程中同时滴加溶液C,调节回流器中的溶液pH值保持在5-7,滴加完毕后保温2h-6h,得到沉淀产物,用醇、去离子水交替清洗、分离沉淀产物

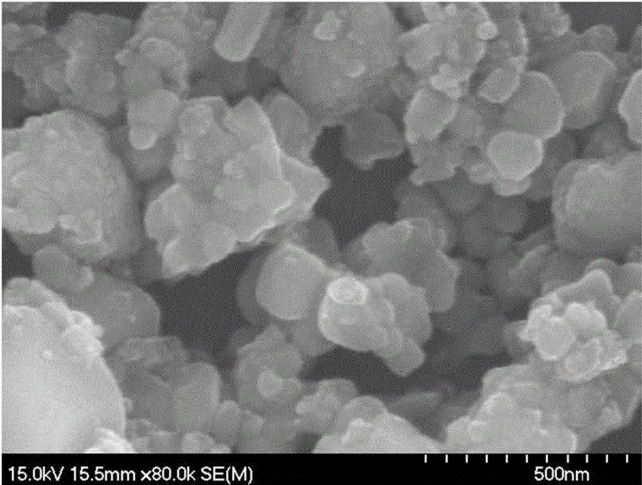

通过以上方法我们成功合成了Y(P,V)O4:Eu3+荧光粉,并利用SEM、变温紫外激光激发及真空紫外激发下的发射光谱对所合成粉体的表面形貌及发光进行了表征.试验结果表明合成的Y(P,V)O4:Eu3+荧光粉的形貌好,发光强度明显提高;在325 nm激光激发下,低温时存在基质VO3-4的蓝色宽带发射,随着温度升高,VO-34吸收的激发能量逐渐传递给Eu3+,使其发光逐渐增强,当温度高于临界点时,Eu3+发射出现温度猝灭;Y(P,V)O4:Eu3+荧光粉发射主峰位于619 nm,色纯度好,且发光亮度与彩色PDP用商品红粉(Y,Gd)BO3:Eu3+相当.

西安齐岳生物供应钒酸钇掺铕YVO4:Eu3+纳米荧光粉、磷酸钇掺铕YPO4:Eu3+纳米荧光粉、钒磷酸钇掺铕Y(P,V)O4:Eu3+纳米荧光粉、钼酸钙掺铕CaMoO4:Eu3+纳米荧光粉、钼酸锌掺铕ZnMoO4:Eu3+纳米荧光粉、钒酸钇掺镝YVO4:Dy3+纳米荧光粉、钼酸钙掺镝CaMoO4:Dy3+纳米荧光粉、钒磷酸钇掺镝Y(P，V)O4:Dy3+纳米荧光粉 、磷酸钇掺镝YPO4:Dy3+纳米荧光粉、钼酸锌掺镝ZnMoO4:Dy3+纳米荧光粉

钒磷酸钇掺铕Y(P,V)O4:Eu3+

Y(P,V)O4: Eu3+纳米荧光粉

钒磷酸钇掺铕Y(P,V)O4:Eu3+微米荧光粉

铕离子掺杂纳米钒磷酸钇荧光粉体

铕共掺杂钒磷酸钇Y(P,V)O4:Eu3+纳米晶

Dy(3+)/Eu(3+)共掺钒磷酸钇荧光粉

铕掺杂钒磷酸钇(Y(P,V)O4:Eu^3+)荧光粉

钒磷酸钇掺铕Y(P,V)O4:Eu3+下转换发光材料

掺铕的钒磷酸钇(Y(P,V)O4:Eu3+)稀土发光材料

铕掺杂钒磷酸钇(Y(P,V)O4:Eu^3+)纳米晶

稀土铕掺杂钒磷酸钇荧光粉体

掺铕钒磷酸钇发光粉体材料

掺铕钒磷酸钇微米发光粉体材料

稀土铕掺杂钒磷酸钇荧光粉体

长余辉稀土铕掺杂钒磷酸钇荧光粉体

下转换掺铕钒磷酸钇荧光粉体材料

钼酸钙掺镝CaMoO4:Dy3+

CaMoO4: Dy3+纳米荧光粉

钼酸钙掺镝CaMoO4:Dy3+微米荧光粉

镝离子掺杂纳米钼酸钙荧光粉体

镝共掺杂钼酸钙CaMoO4:Dy3+纳米晶

Dy(3+)/Eu(3+)共掺钼酸钙荧光粉

镝掺杂钼酸钙(CaMoO4:Dy^3+)荧光粉

钼酸钙掺镝CaMoO4:Dy3+下转换发光材料

掺镝的钼酸钙(CaMoO4:Dy3+)稀土发光材料

镝掺杂钼酸钙(CaMoO4:Dy^3+)纳米晶

稀土镝掺杂钼酸钙荧光粉体

掺镝钼酸钙发光粉体材料

掺镝钼酸钙微米发光粉体材料

稀土镝掺杂钼酸钙荧光粉体

长余辉稀土镝掺杂钼酸钙荧光粉体

下转换掺镝钼酸钙荧光粉体材料

钒磷酸钇掺镝Y(P，V)O4:Dy3+

Y(P，V)O4: Dy3+纳米荧光粉

钒磷酸钇掺镝Y(P，V)O4:Dy3+微米荧光粉

镝离子掺杂纳米钒磷酸钇荧光粉体

镝共掺杂钒磷酸钇Y(P，V)O4:Dy3+纳米晶

Dy(3+)/Eu(3+)共掺钒磷酸钇荧光粉

镝掺杂钒磷酸钇(Y(P，V)O4:Dy^3+)荧光粉

钒磷酸钇掺镝Y(P，V)O4:Dy3+下转换发光材料

掺镝的钒磷酸钇(Y(P，V)O4:Dy3+)稀土发光材料

镝掺杂钒磷酸钇(Y(P，V)O4:Dy^3+)纳米晶

稀土镝掺杂钒磷酸钇荧光粉体

掺镝钒磷酸钇发光粉体材料

掺镝钒磷酸钇微米发光粉体材料

稀土镝掺杂钒磷酸钇荧光粉体

长余辉稀土镝掺杂钒磷酸钇荧光粉体

下转换掺镝钒磷酸钇荧光粉体材料

磷酸钇掺镝YPO4:Dy3+

YPO4: Dy3+纳米荧光粉

磷酸钇掺镝YPO4:Dy3+微米荧光粉

镝离子掺杂纳米磷酸钇荧光粉体

镝共掺杂磷酸钇YPO4:Dy3+纳米晶

Dy(3+)/Eu(3+)共掺磷酸钇荧光粉

镝掺杂磷酸钇(YPO4:Dy^3+)荧光粉

磷酸钇掺镝YPO4:Dy3+下转换发光材料

掺镝的磷酸钇(YPO4:Dy3+)稀土发光材料

镝掺杂磷酸钇(YPO4:Dy^3+)纳米晶

稀土镝掺杂磷酸钇荧光粉体

掺镝磷酸钇发光粉体材料

掺镝磷酸钇微米发光粉体材料

稀土镝掺杂磷酸钇荧光粉体

长余辉稀土镝掺杂磷酸钇荧光粉体

下转换掺镝磷酸钇荧光粉体材料

钼酸锌掺镝ZnMoO4 : Dy3+

ZnMoO4: Dy3+纳米荧光粉

钼酸锌掺镝ZnMoO4:Dy3+微米荧光粉

镝离子掺杂纳米钼酸锌荧光粉体

镝共掺杂钼酸锌ZnMoO4:Dy3+纳米晶

Dy(3+)/Eu(3+)共掺钼酸锌荧光粉

镝掺杂钼酸锌(ZnMoO4:Dy^3+)荧光粉

钼酸锌掺镝ZnMoO4:Dy3+下转换发光材料

掺镝的钼酸锌(ZnMoO4:Dy3+)稀土发光材料

镝掺杂钼酸锌(ZnMoO4:Dy^3+)纳米晶

稀土镝掺杂钼酸锌荧光粉体

掺镝钼酸锌发光粉体材料

掺镝钼酸锌微米发光粉体材料

稀土镝掺杂钼酸锌荧光粉体

长余辉稀土镝掺杂钼酸锌荧光粉体

下转换掺镝钼酸锌荧光粉体材料

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途axc
