一种金属有序网格的柔性透明导电薄膜的制备方法，包括以下步骤：

(1)在湿度为30-50％的条件下，将有机物溶解于溶剂中配置成5wt％-12wt％浓度的溶液；

(2)将上述溶液在磁力搅拌器的作用下，搅拌6-8h，得到静电纺丝溶液，保存备用；

(3)将步骤S2)制备的静电纺丝溶液转入直径为13mm的注射器中，然后将注射器安装在推进器上，按照0.002-0.005mL/min的速率将静电纺丝溶液注射到衬底，制备有机物纤维骨架薄膜；

(4)然后在磁控溅射的条件下，真空度达到8.9×10 4 Pa,100W功率电压下，溅射10-240s时间，在有机纤维骨架薄膜表面溅射金属纳米颗粒，得到金属纳米薄膜；

(5)使用旋涂仪将聚酰亚胺(PI)溶液旋涂在金属纳米薄膜上，

具体为：先滴加2-3mL聚酰亚胺(PI)溶液，待其扩散至整张衬底后，再次滴下2-3mL，重复滴加多次；

(6)滴加的聚酰亚胺(PI)溶液扩散均匀之后快速放于烘箱中进行梯度温度固化，固化过程为：以1-5℃/min的升温速度从室温开始升温，温度每升高30℃保温60min，直至升温到175-180℃，同样保温60min，然后自然降温至室温，从而得到金属有序网格的透明导电薄膜。

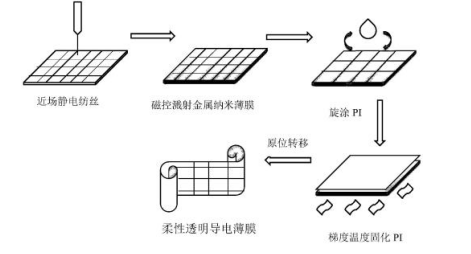

图1 一种金属有序网格的柔性透明导电薄膜制备方法的流程图

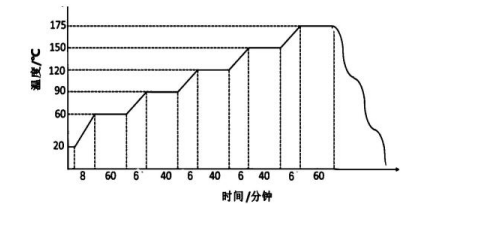

图2 聚酰亚胺(PI)梯度固化温度的温控图

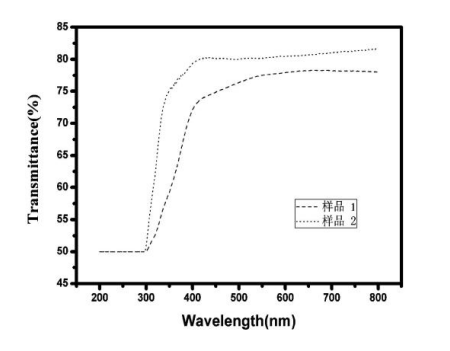

图3 实施例1和实施例2制备的薄膜的透过率曲线对比图

西安齐岳生物科技有限公司提供静电纺丝纤维膜，纤维直径 500-2000nm的聚乳酸、聚砜、聚己内酯、聚乙烯醇、明胶纤维膜和聚酯、聚酰胺、聚乙烯醇、聚丙烯腈柔性高聚物静电纺丝等。

产品名称

PLA聚乳酸纤维膜

PCL聚乙内脂纤维膜

PLGA聚乙酸-羟基乙酸共聚物纤维膜

PVA聚乙烯醇纤维膜

PVP聚乙烯吡咯烷酮纤维膜

Gel明胶纤维膜

PEO聚氧化乙烯纤维膜

PVDF聚偏氟乙烯纤维膜

PAN聚丙烯腈纤维膜

PSF聚砜纤维膜

PS聚苯乙烯纤维膜

绿色荧光PLA聚乳酸纤维膜

红色荧光PLA聚乳酸纤维膜

绿色荧光PLGA纤维膜

红色荧光PLGA纤维膜

绿色荧光PCL纤维膜

红色荧光PCL纤维膜

PLGA纤维膜载药定制

PLA纤维膜载药定制

PCL纤维膜载药定制

小编zhn2021.07.26
