三维多孔PANI/RGO复合凝胶（PGG）聚苯胺石墨烯材料-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

在各种用于电化学超级电容器的电极材料中，由于聚苯胺（PANI）成本低，环境稳定性好，掺杂/去掺杂的动力学过程快且可逆，因而引起了人们的广泛关注。聚苯胺的独特掺杂机理带来了高的电荷密度，因此PANI具有较高的比电容。制备基于PANI的电极材料的传统方法通常涉及苯胺在集流体或其他基底如还原氧化石墨烯（RGO）上的原位聚合。尽管已经通过原位聚合和相关方法制备了许多高性能的基于PANI的电极材料，但这些方法存在明显不足之处。

主要原因之一是在原位聚合中，难以**控制PANI组分的形貌和分布。溶液中的自组装是**控制复合材料组成的**方法。PANI在多种有机溶剂中具有良好的溶解性，但溶液法制备PANI电极的报道很少，这可能是因为溶液法难以获得PANI纳米结构，而这些纳米结构通常对器件的性能至关重要。

一种简便可控的制备分子水平均一的PANI/RGO复合凝胶（PGG）的方法，该方法包括两个连续的自组装过程，即聚苯胺在水/ N-甲基-2-吡咯烷酮混合溶剂中氧化石墨烯片上的二维组装，以及所得到的聚苯胺/氧化石墨烯复合物的三维还原-组装。所制备的聚苯胺/还原氧化石墨烯复合凝胶具有由还原的氧化石墨烯片组成的三维多孔网状结构，其上均匀负载了聚苯胺分子，且含量可控。当聚苯胺含量高达80wt%时，在复合材料中仍然可以基本保持单分子水平的分布。由于这种有利的微观结构，复合材料在53.33Ag-1的电流密度下显示出808Fg-1的高比电容量，以及出色的倍率性能。

图文导读

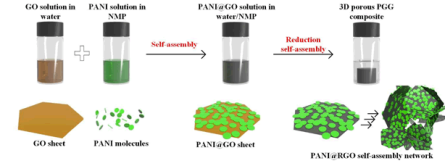

图一基于自组装方法制备的PGG溶液示意图

图二 PGG的照片和SEM图像

（A）PANI @ GO溶液和PGG-4的照片

（B-E）具有不同PANI含量PGG的SEM图像（B）58.3％（PGG-1），（C）71.8％（PGG-2），（D）81.3％（PGG-4）和（E）91.0％（PGG-6）比例尺5μm

图三 PANI @ GO和PANI @ RGO纳米片的形态

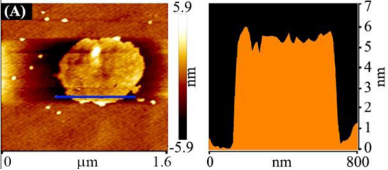

（A）PANI @ GO片材的AFM图像

（B）（C）PANI @ GO片材的TEM图像

（D）（E）PANI @ RGO片材的TEM图像

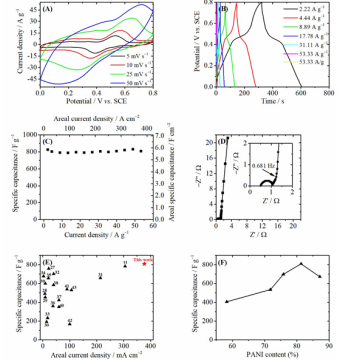

图四 PGG的电容性能

（A）PGG在5mV s-1，10mV s -1，25mV s -1和50mV s -1的扫描速率下的CV曲线

（B）PGG-4在不同电流密度下的GCD曲线

（C）PGG-4不在同电流密度的电容

（D）PGG-4奈奎斯特图

（E）对比PGG-4和其他PANI/RGO复合材料在文献中的比电容

（F）PGG的比电容（约40A g-1）与PGG中的PANI含量

图五 PGG的性能优化图

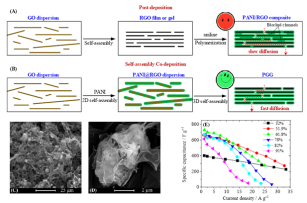

A）在RGO基底上原位聚合苯胺时部分封闭的通道形成的示意图

（B）在自组装过程中形成未封闭通道的示意图

（C）（D）在水/ DMSO混合溶剂中合成的PGG的SEM图像

（E）在具有不同PANI进料比率的水/DMSO混合溶剂中合成的PGG的比电容

本文设计了一种新颖的自组装方法制备三维多孔PANI/RGO复合材料，用作高性能超级电容器的电极材料。自组装方法包括两个连续的自组装过程，获得了由RGO骨架和分子水平均匀负载的PANI组成的三维多孔复合材料。这种有利的微结构有助于电解质的扩散和电子在复合材料中的传输，因此实现了高比电容和**的倍率性能。这些结果表明，自组装是用于制备RGO复合电极材料的有前途的方法。此外，还证实GO是一种**的二维表面活性剂，可与其他分子形成复合物，并使它们进入复杂的自组装过程。该方法还可以指导我们设计具有各种组成，结构和其他功能的基于RGO的复合材料。

齐岳供应产品列表：

定制产品：Sb2S3纳米线-氧化石墨烯(GO)包覆的复合材料

硫醇修饰Sb2S3纳米线

ZnS,Ag2S,PbS,CuS,Cu2S,Bi2S3和Sb2S3纳米线定制

ZnO/TiO2/Ag/ZnSe纳米线

CdSe/ZnSe纳米粒子和石墨烯纳米复合材料

ZnSe/5B2O3-95SiO2纳米复合材料

GaNZnO固溶体纳米线

ZnO/ZnSe II型同轴纳米线

表面包覆PANI纳米线的PGMA@PANI复合纳米材料

铁离子掺杂PANI纳米线

PANI纳米线均匀负载于纤维素膜表面
