实验通过测试不同反应时间(1~120 min)反应液的吸收谱监测了Li: InP、Zn: InP量子点的生长过程, 从图1(a)和(b)可以看出, InP量子点的吸收谱随生长时间的延长而红移, 这与文献报道的InP量子点的生长规律一致, 也说明量子点尺寸在逐渐增大。另外, 根据图1(a)和(b)中吸收谱红移的速度可以大概判断出: 在反应开始的10 min内, 量子点的生长速度很快; 随后10~30 min时间内, 生长速度逐渐减慢; 在最后60~120 min内, 量子点几乎不再生长。鉴于反应时间继续延长至90 min和120 min时吸收谱几乎不再红移, 为了统一反应条件, 后续实验均选择生长时间为60 min。从图1(c)和(d)可以看出, Li掺杂、Zn掺杂InP量子点的吸收峰的半高宽较窄, 表明所合成的量子点尺寸均匀; 随着Li或Zn的掺杂浓度从0.1增至0.3, Li: InP、Zn: InP量子点的吸收谱逐渐蓝移, 并且蓝移幅度为65 nm, 这说明通过Li离子或Zn离子成核掺杂的方法可以促进短波长InP荧光量子点的合成。

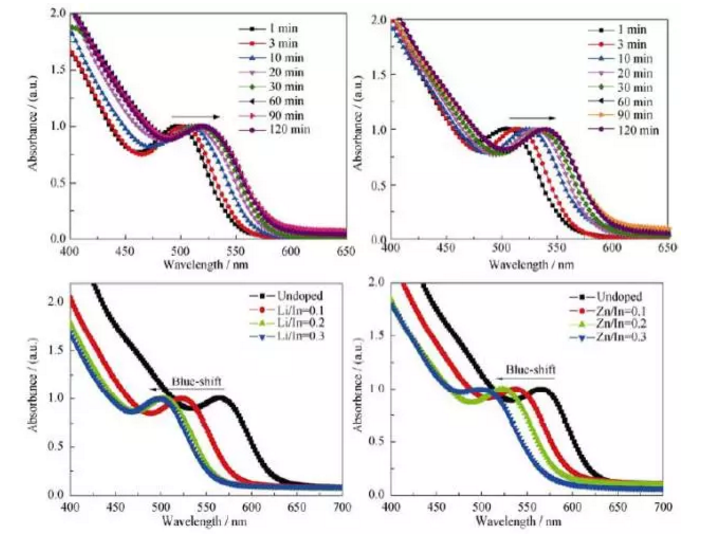

图1 不同生长时间(a)Li: InP和(b)Zn: InP量子点的吸收谱, 不同掺杂浓度(c)Li: InP和(d)Zn: InP量子点的吸收谱

西安齐岳生物可以合成各种复杂定制类的核壳型荧光量子点产品，我们的产品涉及到各种的多肽、蛋白、多糖修饰的荧光量子点产品，齐岳生物提供产品的荧光量子产率高，质量稳定，价格较为便宜 如需要的可以可以直接联系我们。
