铜镍硅(Cu-Ni-Si)系合金属于**的时效强化型高强导电铜合金，具有高的强度、良好的导电性，耐热稳定性和易于加工等**性能，被广泛应用于电子连接器、引线框架材料和电子封装材料等领域。

一种基于亚快速凝固的cu-ni-si合金薄带的制备方法，包括以下步骤：

(1)按设计成分冶炼铜合金，获得铜合金熔体，其成分按质量百分数含ni1.0～7.5％，si0.25～1.30％，杂质≤0.05％，其余为cu；

(2)将铜合金熔体通过浇口进入中间包，控制浇注过热度为20～100℃，中间包预热温度1100～1200℃，然后浇入双辊薄带铸轧机进行连铸，制成厚度0.5～5.0mm的铸带，铸带出铸辊后喷水淬火冷却；

(3)对铸带进行(850～900℃)×(0.5～1)h的固溶处理，固溶处理完的铸带经表面打磨后进行单阶段冷轧，获得冷轧带，其中冷轧的道次压下率为15～20％，总压下率85～95％；

(4)将冷轧带在400～500℃进行时效处理，时间2～4h，获得cu-ni-si合金薄带。

所述的步骤(2)中，连铸时控制液位高度50～90mm，连铸棍的转速35～45m/min。

所述的步骤(2)中，连铸过程凝固速率达到103℃/s以上；

所述的步骤(2)中，铸带冷却方式为淬火冷却，冷却速率为60～80℃/s。

所述的步骤(4)中，cu-ni-si合金薄带厚度为0.025～0.75mm。

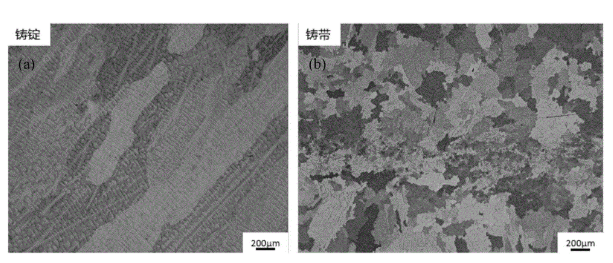

所述的步骤(4)中，制备的cu-ni-si合金薄带凝固组织csl晶界比例为1.5％～3％。

所述的步骤(4)中，制备的cu-ni-si合金薄带的抗拉强度为700～850mpa，导电率为26～43.5％iacs，硬度为218～287hv。

西安齐岳生物供应的合金材料目录：

二碲化镍(NiTe2)CVD薄膜

碲化锑CVD(Sb2Te3)薄膜

Bi2Te3碲化铋CVD薄膜

MoTe2二碲化钼CVD薄膜

二硒化钯(PdSe2)CVD薄膜

二硒化铂(PtSe2)CVD薄膜

Bi2Se3硒化铋CVD薄膜

SnSe2二硒化锡CVD薄膜

ReSe2二硒化铼CVD薄膜

二硒化钨(WSe2)CVD薄膜

二硒化钼(MoSe2)CVD薄膜

二硫化锡(SnS2)CVD薄膜

二硫化铼(ReS2)CVD薄膜

二硫化钨(WS2)CVD薄膜

二硫化钼(MoS2)CVD薄膜

氧化锡颗粒氧化锡粒,4N 3-10mm,1000g,纯度,规格,包装均可定制

氧化铟锡,ITO颗粒氧化铟锡 ITO粒,4N,1-3mm,1000g,,纯度,规格,包装均可定制

高纯钼铌合金,颗粒,钼铌合金颗粒,3.5N,1-10mm,1000g,纯度,规格,包装均可定制

高纯镍钒合金,颗粒,镍钒合金粒,3.5N,1-10mm 1000g, 纯度,规格,包装均可定制

高纯镍铝合金,颗粒,镍铝粒,3.5N,1-10mm 1000g, 纯度,规格,包装均可定制

高纯钛铝合金,颗粒,钛铝粒,3.5N,1-10mm 1000g,纯度,规格,包装均可定制

高纯铁锰合金,颗粒,铁锰合金颗粒,4N 1-10mm 1000g,纯度,规格,包装均可定制

高纯钨钛合金,颗粒,钨钛合金颗粒,4N,1-10mm 1000g,纯度,规格,包装均可定制

高纯锌铝合金,颗粒,锌铝合金粒,3.5N,1-10mm,1000g,纯度,规格,包装均可定制

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于其他用途
