具有明亮荧光的CsPbBr3@PS微球材料

提出了通过引入一种烷基溴化物作为双功能配体合成全无机钙钛矿CsPbBr3量子点的新策略。通过使用这种双功能表面配体，一方面具有一定链长的烷基基团分布在八面体PbBr64-外围形成保护层，一方面Br-可作为额外的溴源供体，减少溴缺陷的产生。与采用传统油酸油胺表面配体制备的量子点相比，放置在空气中10天时间内荧光损失22.4%，具有更**的空气稳定性。进一步通过与聚苯乙烯复合，得到具有明亮荧光的CsPbBr3@PS微球新材料。

全无机钙钛矿量子点是离子晶体，在水分、氧气和光的环境中易发生晶体破坏造成荧光淬灭，因此提高其环境稳定性问题是目前研究的重点和难点。

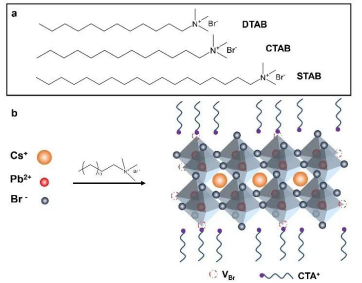

图1. CTAB钝化CsPbBr3量子点表面的示意图

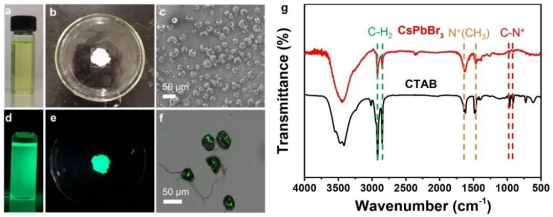

图2. 日光和365nm紫外灯下的样品照片（a，d）CTAB-CsPbBr3量子点溶液；（b，e）CTAB-CsPbBr3@PS微球粉末；（c，f）CTAB-CsPbBr3@PS微球的SEM和CLSM照片；（g）FT-IR光谱

为解决量子点稳定性问题，刘建军课题组使用室温反溶剂法，分别使用不同链长的烷基溴化铵（DTAB、CTAB、STAB）作为表面配体，制备能发出明亮荧光的全无机钙钛矿CsPbBr3量子点溶液。通过荧光测试探究不同烷基链长对量子点光学性能的影响，得到具有16C较佳烷基链长的烷基溴化铵表面配体为CTAB。通过EDX、FT-IR和XPS等表征手段探究了烷基溴化铵在制备量子点过程中的钝化机理。

CTAB的直链烷基结构具有合适的链长，具有较为合适的空间位阻，能够**地将量子点的表面与含有水分、空气的恶劣环境隔开，防止量子点的结构被破坏，保证量子点溶液的胶体稳定性。而CTAB中的Br-可以作为溴源供体，减少量子点表面的溴缺陷，提高量子点的结构稳定性。进行对比的DTA+中12C的碳链过短，分布在量子点的外围不能很好的形成配体保护层，而STA+中18C的碳链较长，空间位阻过大，使其在量子点的形成过程中容易发生碳链的纠缠交联，产生聚集现象。

该方法较为简单，在室温条件下，通过简单的加入前体离子、搅拌，注入转移即可合成。相比于传统的油酸油胺体系，少量单一的CTAB即可**保护量子点表面，提高其环境耐受性，使其具有更好的可应用性。合适配体的选择及其结构设计为制备高稳定性钙钛矿量子点提供了新思路。

温馨提示：西安齐岳生物供应产品仅用于科研，不能用于人体！

小编：wyf  06.17
