本文提供了一种氮化硼表面的改性方法，通过采用不同形貌和尺寸、不同相结构的氮化硼进行添加， 构筑**的导热通路，**改善环氧树脂的导热性能。
我们提供了一种简单**的氮化硼/环氧树脂导热绝缘复合材料的制备方法，将六方氮化硼及立方氮化硼进行表面改性，然后按照一定比例将其填充到环氧树脂中，改性后的六方氮化硼及立方氮化 硼与环氧树脂结合良好，在环氧树脂中形成良好的导热通路，不仅**的提高了环氧树脂复合材料的导热性能，而且绝缘性良好。
一种氮化硼/环氧树脂导热绝缘复合材料的制备方法，

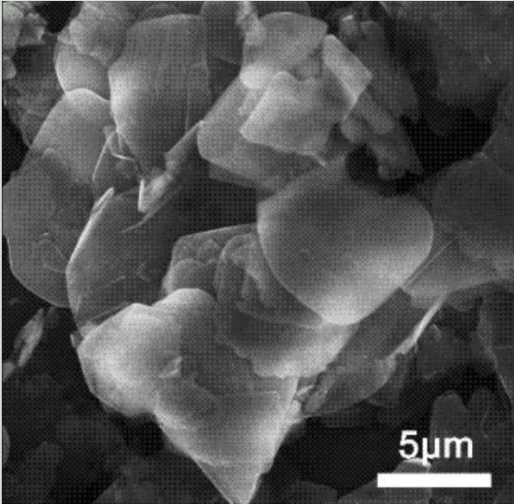

1.以环氧树脂为基体， 以氮化硼粉末为填料，所述的氮化硼粉末，是六方氮化硼微粉、立方氮化硼微粉、 六方氮化硼纳米片中的1～2种；按填料的退火处理、填料的改性处理、填料与基体混合、脱泡固化处理的步骤进行制备；
2.所述的填料的退火处理，是分别将氮化硼粉末在750～1000℃下退火1～2h， 再研磨待用；
3.所述的填料的改性处理，是将硅烷偶联剂加入到乙醇水溶液中，磁力搅拌至 水解，得到混合溶液，其中硅烷偶联剂与无水乙醇与去离子水的质量比为 1:144:16；将经退火处理后的氮化硼粉末分别加入混合溶液，60℃下搅拌1～2h， 然后用无水乙醇抽滤清洗，去除多余的硅烷偶联剂，经真空干燥，分别得到硅烷 偶联剂改性的氮化硼粉末，其中硅烷偶联剂的用量与每种氮化硼粉末的质量比均 为1:20；
4.所述的填料与基体混合，是以无水乙醇作为非活性稀释剂，将环氧树脂加入 到无水乙醇中混合均匀，得到稀释后的环氧树脂，再将硅烷偶联剂改性的氮化硼 粉末加入稀释后的环氧树脂中，超声处理，得到氮化硼与环氧树脂混合物；其中， 环氧树脂与无水乙醇的用量质量体积比(g/mL)为5:3，氮化硼粉末总质量与环 氧树脂的用量质量比为0.75～3.25:5；
5.所述的脱泡固化处理，是在氮化硼与环氧树脂混合物中加入固化剂，混合均 匀后进行真空脱泡，再倒入模具中，室温预固化1～3h，然后升温至80℃固化1～4h， 自然冷却至室温脱模，得到氮化硼/环氧树脂导热绝缘复合材料；其中固化剂为 650聚酰胺固化剂，用量与环氧树脂等量。
丙烯腈-丁二烯-苯乙烯树脂/六方氮化硼复合材料(ABS/h-BN)
层氮化钛薄膜厚度增加,TiNx/SiO2/Ag/SiO2复合膜
温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于其他用途，此文章如有侵权，可联系我们
齐岳微信公众号
官方微信
库存查询
