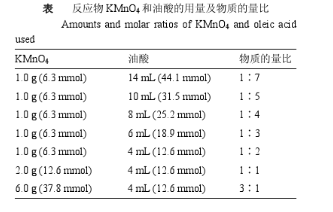

改变KMnO。和油酸的物质的量比,室温下合成系列氧化锰纳米粒子.具体制备过程如下:分别将表1中的K1MnO+粉末溶解于300 m工超纯水中,快速搅拌30min后向烧杯里逐滴加入油酸,快速搅拌反应24 h，将所得黑褐色油状物用乙醇洗涤、离心分离多次,然后在60℃下干燥24 h,所得干燥产品用玛瑙研钵研磨成粉末待测.

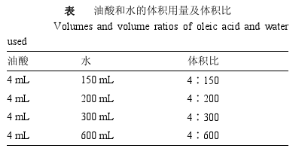

改变分散相(油酸)与连续相(水)的体积比，室温下合成系列氧化锰纳米粒子.具体制备过程如下:分别将2.0 g (12.6 mmol) KMnO,粉末溶解于相应量的纯水中(见表2)，快速搅挣30 min后向烧杯里逐滴加入4mL油酸(KMnQ与油酸按1∶1物质的量比反应).快速搅拌反应24h。将所得黑褐色油状物用乙醇洗涤、离心分离多次，然后在60℃下干燥24 h,所得干燥产品用玛瑙研钵研磨成粉末待测.

供应产品目录：

氧化锰(MnO)微球

二氧化锰(MnO2)纳米微球

一氧化锰/碳多孔微球

高活性混合价态氧化锰微球

负载氧化锰的二氧化硅中空纳米微球

二氧化锰(MnO2)/球形活性炭复合材料

氧化锰(MnO)纤维微球

氧化锰(MnO)/石墨烯多孔微球

MnO2纳米微球

形貌可控的二氧化锰(MnO2)微球

分等级多孔结构MnO2微球

较高的比表面积MnO2微球

氧化锰(MnO)/碳（c）复合微球

花状微球形氧化锰(MnO)

碳纳米管（CNTs）/二氧化锰(MnO2)微球

铜掺杂的氧化锰(MnO)中空微球

多孔MnO/C微球

氧化石墨烯包覆Mn2O3空心微球(Mn2O3@GO)

MnSiO3空心微球

介孔SiO2/MnSiO3核壳微球

介孔MnSiO3空心微球

Ni/SiO2中空微球

Ni3Si2O5(OH)4

一氧化锰(Mn O)微球

Mn O/GO

新型碳包覆多孔一氧化锰核壳结构复合材料

一维线状和棒状的α-MnO2

三维墙状结构的δ-MnO2纳米电极材料

中空结构的氧化锰微球

介孔结构层状氧化锰纳米材料

NiO-MnO2复合物

粉末状氧化锰(MnO)/碳复合材料

二氧化锰(MnO2)及锰碳复合材料

氧化锰(MnO)/碳纳米管复合材料

氧化锰(MnO)/纳米石墨片复合材料

二氧化钛/银/氧化锰(MnO)复合纤维膜

聚苯胺(PANI)/氧化锰(MnOx)复合材料

具有介孔结构的Ni/SiO2复合材料

碳纤维/氧化锰(MnO)复合电极材料

氧化镍/氧化锰(MnO)核壳复合物

yyp2021.5.11
