目前氧化硅气凝胶是研究得*为成熟的气凝胶材料，已经作为高性能隔热材料得到了广泛应用，但是氧化硅气凝胶在高温下会发生孔结构的破坏，其短期使用温度上限一般不超过800℃。相比于氧化硅气凝胶，氧化铝气凝胶耐温性更高，在1000℃时仍然能够保持纳米孔结构，并具有很低的热导率，是目前有氧环境下耐温和隔热性能突出的气凝胶材料，在航空航天、工业窑炉等温度更高的隔热领域具有很大的应用潜力。

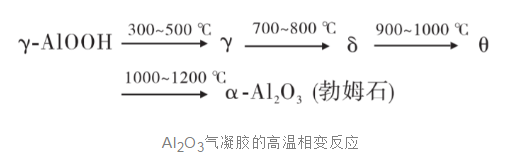

Al₂O₃气凝胶虽然具有较好的耐高温性能，但在温度升高的情况下会产生一系列的相变，如下图所示｡氧化铝晶相会随温度的变化而改变，氧化铝前驱体随温度的升高一般依次以γ→δ→θ→α次序相变，由于α-Al₂O₃为密排六方结构，因此这个过程中氧化铝气凝胶的体积会不断收缩，纳米孔结构遭破坏，比表面积也相应减小，导致其无法在高温条件下正常使用｡

另外，氧化铝气凝胶在高温条件下失效还有一个原因就是Al₂O₃颗粒之间的烧结——随温度的升高，Al₂O₃微晶或颗粒会烧结。烧结是Al₂O₃表面能降低和颗粒聚集长大的过程，因此颗粒中心距离会不断减小，材料发生收缩，从而导致Al₂O₃颗粒比表面积骤降。除此之外，由于气凝胶具有纳米孔结构，在高温下其表面活性较高，易于发生烧结，从而导致气凝胶微观结构遭到破坏，降低其隔热性能。

供应产品目录：

高机械强度低导热系数SiO2气凝胶复合材料

石墨烯纳米片/纤维素气凝胶复合材料

静电纺微纳米纤维/粘土气凝胶复合材料

纳米纤维素增强二氧化硅气凝胶复合材料

硫化钼/石墨烯?石墨烯纳米带气凝胶复合材料

超级隔热气凝胶复合材料

耐高温抗辐射气凝胶复合材料

可再生氧化硅气凝胶复合材料

含新型相函数的气凝胶复合材料

竹基活性炭/锰基气凝胶复合材料

可降解的改性纤维素气凝胶复合材料

碳化钨/炭气凝胶复合材料

玻璃纤维增强SiO2气凝胶复合材料

增韧型二氧化硅气凝胶复合材料

抗氧化炭气凝胶复合材料

聚酰亚胺泡沫/气凝胶复合材料

硫酸钙晶须/粘土气凝胶复合材料

SiO2纳米线/Al2O3--SiO2气凝胶复合材料

氧化锗和氧化镉杂化气凝胶复合材料

氧化锗和氧化钡杂化气凝胶复合材料

纤维素纳米纤维-气凝胶复合材料

水泥和石膏基二氧化硅气凝胶复合材料

基于自组装遮光剂纤维的高性能气凝胶复合材料

陶瓷纤维气凝胶复合材料

增韧型SiO 2 气凝胶复合材料

粘土-二氧化硅气凝胶复合材料

氧化锗和氧化铬杂化气凝胶复合材料

氧化锗和氧化锑杂化气凝胶复合材料

改性酚醛气凝胶复合材料

碳纳米管/(有机/碳)气凝胶复合材料

纤维增强TiO2-SiO2气凝胶复合材料

丙基三乙氧基硅烷(PTES)/正硅酸乙酯(TEOS)共聚二氧化硅气凝胶复合材料

不掉粉气凝胶复合材料

不掉粉夹层结构气凝胶复合材料

轻质ZrO_2-SiO_2气凝胶复合材料

硅酸铝纤维气凝胶复合材料

无机气凝胶定制

有机气凝胶定制

混合气凝胶定制

复合气凝胶定制

碳气凝胶

富勒烯气凝胶

纤维/二氧化硅气凝胶

氧化铝基气凝胶复合材料

莫来石气凝胶复合材料

增强型气凝胶复合材料

纤维增强氧化铝基气凝胶复合材料

新型细菌纤维素(BC)气凝胶可控接枝聚合物

吸附重金属的改性纤维素气凝胶

PEI接枝的多孔纤维素气凝胶

纤维素/聚乙烯亚胺气凝胶

生物基聚合物气凝胶吸油材料

改性二氧化硅气凝胶/硅橡胶超疏水涂层

细菌纤维素气凝胶ARGET ATRP接枝聚甲基丙烯酸缩水甘油酯

yyp2021.5.7
