高氯酸铵(AP，NH4ClO4)是复合固体推进剂(CSP)中常用的强氧化剂，通常占CSP总质量的70%以上。基于此，CSP的燃烧性能，特别是燃烧速率等，与AP的热分解性能密切相关。

采用冰晶模板法在不添加任何化学修饰剂的基础上，成功在MXene纳米片上原位合成了CuO纳米粒子，并以此制备出了MXene负载的氧化铜纳米复合材料(MCNs)。通过该方法制备出CuO纳米粒子可以稳定均匀地分散在MXene纳米片表面(图1)。

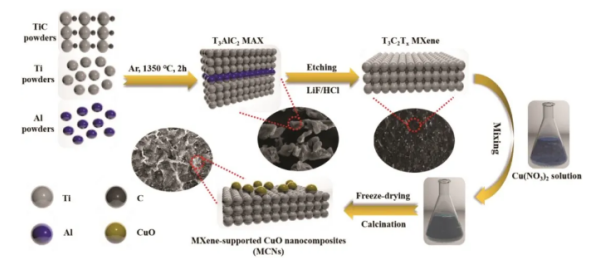

图1：制备MXene负载CuO纳米复合材料(MCNs)的流程示意图从MXene与CuO的比例出发，研究了不同比例的CuO(5, 10, 20, 30, 40 and 50 wt%)负载在MXene纳米片上对纳米复合材料(MCNs-1, MCNs-2, MCNs-3, MCNs-4, MCNs-5, MCNs-6)的微观形貌、比表面积以及催化性能等方面的影响。

研究结果表明，原位生长的CuO纳米粒子的比例可以对其在MXene纳米片上的分散造成影响(图2)。一定比例的CuO纳米粒子可以均匀地分散在MXene纳米片上，但随着比例的增加，CuO纳米粒子会聚集成不规则的纳米片。同时，CuO纳米粒子的比例也**影响MCNs的比表面积与孔径分布(图3)。CuO纳米粒子负载在MXene纳米片上可以**增加比表面积，并产生丰富的介孔。

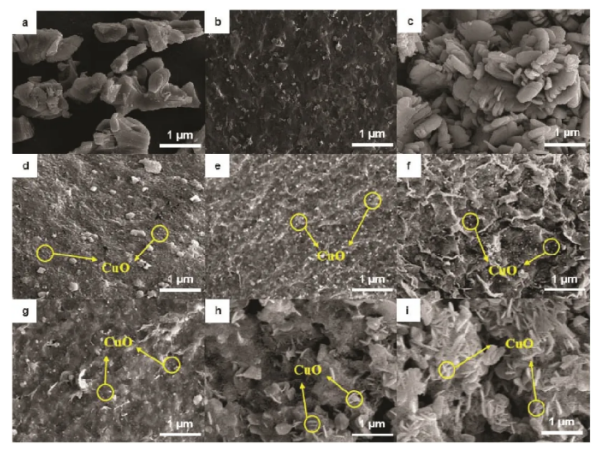

图2：(a) 纯MAX，(b) 纯MXene，(c) 纯CuO，(d) MCNs-1，(e) MCNs-2，(f) MCNs-3，(g) MCNs-4，(h) MCNs-5和(i) MCNs-6的SEM图像

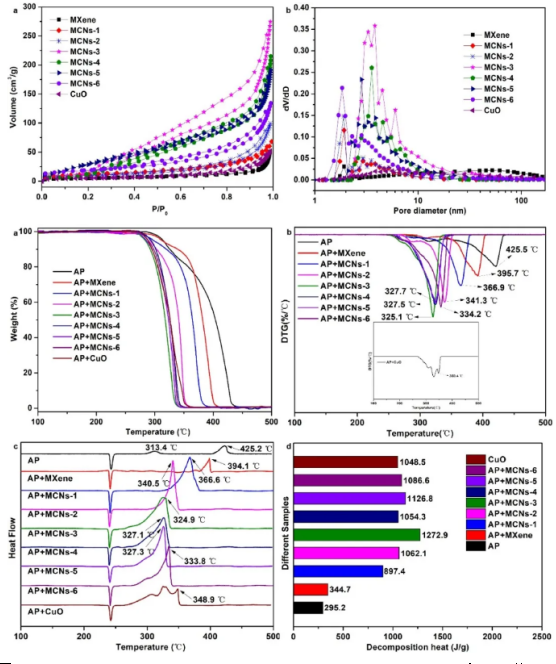

图3：MXene、MCNs-1、MCNs-2、MCNs-3、MCNs-4、MCNs-5、MCNs-6和CuO的N2吸附-解吸附等温线(a)和孔径分布(b)

MCNs在催化AP热分解方面表现出了**的催化活性(图4)，这种高活性归因于MCNs具有较大的比表面积，可以为AP提供更多的催化活性中心和接触面积，同时，介孔结构也可以通过改善催化过程中的物质运输从而促进AP的热分解。此外，通过研究MCNs与AP的比例获得了MCNs和AP的较佳配比(图5)。

图4：(a) 热重分析(TGA)，(b) 导数热重分析(DTG)，(c) 高氯酸铵(AP)在2 wt%催化剂(MXene、MCNs-1、MCNs-2、MCNs-3、MCNs-4、MCNs-5、MCNs-6、CuO)存在和不存在下的差示扫描量热分析(DSC)曲线，以及(d) 在有催化剂和没有催化剂的情况下AP分解过程中的热释放

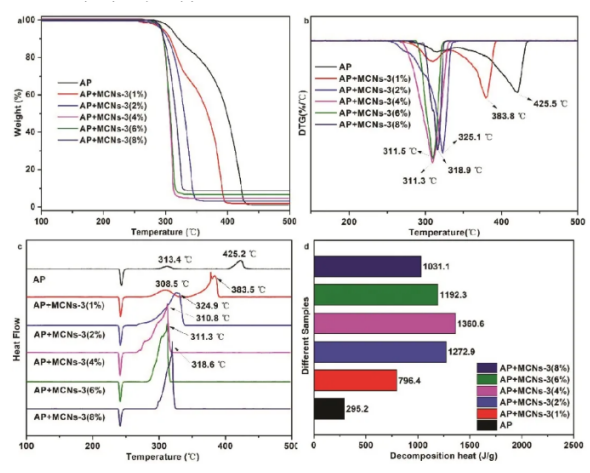

图5: (a) 热重分析(TGA)，(b) 导数热重分析(DTG)，(c) 高氯酸铵(AP)在不同比例催化剂(MCNs-3，1%，2%，4%，6%，8%)存在和不存在时的差示扫描量热分析(DSC)曲线，以及(d) AP在有催化剂和没有催化剂时分解过程中的热释放

通过冰晶模板法在不添加任何化学修饰剂的情况下，快速简便地合成出具有大表面积以及介孔结构的纳米复合材料，可以为金属氧化物纳米复合催化剂的设计提供新思路，这对开拓金属氧化物在催化AP热分解领域的应用具有重要意义。

西安齐岳生物科技有限公司经营的产品种类包括有：合成磷脂、高分子聚乙二醇衍生物、嵌段共聚物、磁性纳米颗粒、纳米金及纳米金棒、近红外荧光染料、活性荧光染料、的葡聚糖BSA和链霉亲和素、蛋白交联剂、小分子PEG衍生物、点计化学产品、树枝状聚合物、环糊精衍生物、热门**原料药、大环配体类、荧光量子点、透明质酸衍生物、石墨烯或氧化石墨烯、碳纳米管、富勒烯。

相关定制如下：

碳纳米管(CNTs)负栽氧化锌(ZnO)粒子复合材料

ZnO/Ni—Zn铁氧体复合材料

纳米ZnO-Fe2O3复合材料

层状ZnO/RGO复合材料

纳米ZnO-SiO2复合填充超高分子量聚乙烯(UHMWPE)复合材料

纳米ZnO和SiO2共混填充UHMWPE复合材料

ZnO/SnO2复合材料

纳米ZnO/白云母复合材料

纳米ZnO/HDPE复合材料

魔芋葡甘聚糖/ZnO纳米复合材料（KGM/ZnO）

聚丙烯接枝马来酸酐改性纳米ZnO/聚丙烯复合材料

nano-ZnO/聚丙烯(PP)复合材料

氧化石墨烯与氧化锌复合材料(ZnO@RGO)

碳纳米管/ZnO纳米复合材料

LLDPE/ZnO纳米复合材料

TiO2/ZnO 复合材料

石墨烯-氧化锌复合材料(GZO)

氧化锌/活性炭复合材料(ZnO/AC)

三维花状复合材料Fe3O4-ZnO

ZnO/壳聚糖复合材料

Zn^2+/CS复合膜上生长了氧化锌(ZnO)

聚合物-氧化锌纳米复合材料

不同形貌聚苯胺/氧化锌复合材料

纳米ZnO/PP及ZnO/CaCO3/PP复合材料

ZnO纳米棒及RGO/ZnO纳米棒复合材料

聚乙烯醇/淀粉/ZnO纳米复合材料

PP/氧化锌导热复合材料

花状ZnO-CHIT复合材料

核-壳结构ZnO/TiO2复合材料

ZnO/SnO复合材料

薄片状C(60)/ZnO纳米复合材料

ZnO/石墨烯复合材料

ZnO/TiO2复合材料

Au纳米粒子负载的ZnO空心球复合材料

CuS/ZnO纳米复合材料

二氧化钛/氧化锌纳米复合材料

TiO2/ZnO/凹土复合材料

纳米二氧化钛(TiO2)修饰纳米氧化锌(ZnO)纳米片

ZnO负载SnO<em>2</em>复合材料

聚氧乙烯-纳米氧化锌复合材料（(PEO)LiClO/n-ZnO）

碳纳米纤维(CNFs)与氧化锌(ZnO)复合材料

ZnO-CNTs纳米复合材料

T-ZnO晶须改性高分子复合材料

ZnO/CoFe2O4复合材料

碳纳米管MWNT-纳米ZnO改性环氧复合材料

纳米ZnO的SiO2基复合材料

掺铝氧化锌(znO:Al,ZAO)纳米材料

ZnO/MgO/环氧树脂基复合材料

ZnTe/ZnO类球状复合材料

多孔复合材料HAPw/n-ZnO

银负载氧化锌复合材料Ag@ZnO

Li, Co共掺杂ZnO纳米颗粒

叶酸修饰Gd3+/Yb3+掺杂ZnO纳米粒子

SiO2基质中的ZnO纳米粒子

巯基丙酸分子对CdSe核壳量子点和ZnO纳米粒子薄膜

**ZnO纳米薄膜

具有**光致变色性能的WO3/ZnO纳米粒子

多形态ZnO纳米粒子

Zn纳米粒子/ZnO纳米棒

Si衬底上生长了颗粒分布均匀、致密的纳米ZnO薄膜

ZnO纳米颗粒(ZnO-NPs)

粒度分布均匀、分散性好的氧化锌纳米颗粒

以上内容来自齐岳小编zzj 2021.5.7
