一种用于光催化降解染料废水的黑磷纳米片层的制备方法，该方法具体包括以下步骤：  　　(1)多层黑磷的制备：将除去表面氧化层的赤磷置于研钵中研磨0.5-1h，得到多层黑磷前驱体，之后将多层黑磷前驱体在转速为400-600r/min下机械球磨24-48h，即得到多层黑磷;  　(2)黑磷纳米片层的制备：将多层黑磷与表面活性剂一起加入至水中，进行一次超声后，得到混合溶液，将混合溶液进行一次离心后，收集上层清液，得到黑磷纳米片层前驱体，将黑磷纳米片层前驱体加入至水中，搅拌均匀后进行二次超声，之后进行二次离心，得到固体沉淀，将该固体沉淀干燥后，即得到所述的黑磷纳米片层。

步骤(1)所述的除去表面氧化层的赤磷的制备方法为：将赤磷与水一起加入至水热釜中，在190-210℃下反应10-15h，反应结束后，取出固体，干燥后即得到除去表面氧化层的赤磷。通过在水热釜中对赤磷进行高温热蒸，以除去赤磷表面的氧化层。  　　

在制备除去表面氧化层的赤磷过程中，每1mL水中加入0.1-0.2g赤磷。  　

步骤(1)所述的机械球磨过程中，同时充入氩气进行保护，防止多层黑磷前驱体被氧化。  　步骤(2)中，所述的表面活性剂的质量为多层黑磷质量的2.5-5%。  　　

步骤(2)中，所述的一次超声过程中，超声波的频率为35-45KHz，超声时间为1.5-2.5h;所述的二次超声过程中，超声波的频率为35-45KHz，超声时间为0.5-1.5h。  　　

步骤(2)中，所述的一次离心过程中，离心机转速为8000-12000r/min，离心时间为8-12min;所述的二次离心过程中，离心机转速为4000-6000r/min，离心时间为3-8min。  　　

步骤(2)所述的搅拌过程中，搅拌机转速为400-600r/min，搅拌时间优选为3-25min，使黑磷纳米片层前驱体均匀分散于水中。  　　

步骤(2)中，所述的表面活性剂包括CTAB、SDS、PVP、P123、SDBS、Brij30、TritonX100或Tween80中的一种或多种。其中，CTAB为十六烷基三甲基溴化铵，SDS为十二烷基硫酸钠，PVP为聚乙烯吡咯烷酮，P123为聚环氧乙烷-聚环氧丙烷-聚环氧乙烷三嵌段共聚物，SDBS为十二烷基苯磺酸钠，Brij30为聚氧乙烯月桂醚，TritonX100为聚乙二醇辛基苯基醚，Tween80为失水山梨醇单油酸酯聚氧乙烯醚。

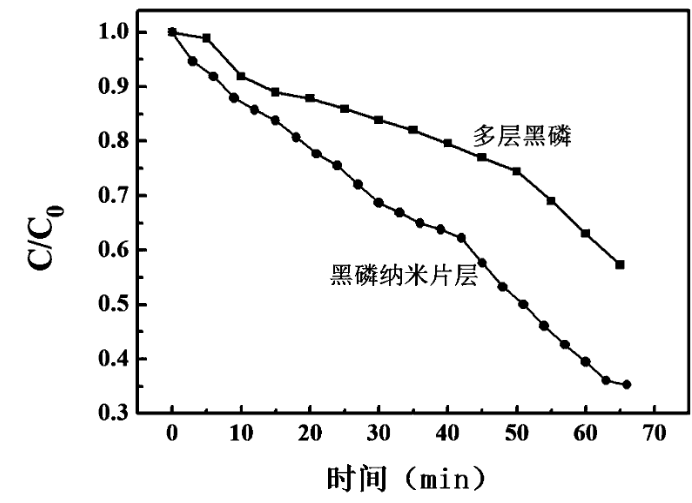

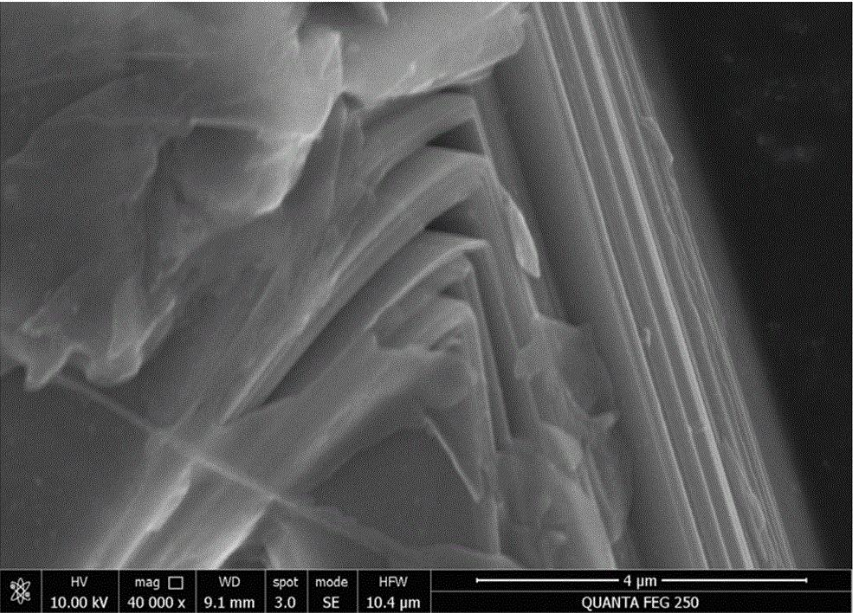

西安齐岳生物供应黑磷纳米材料的相关定制产品，产品如下：

黑磷烯量子点石墨烯纳米片三维复合材料

黑磷相超薄铋纳米片改性复合膜

黑磷烯改性蚕丝蛋白/明胶纳米纤维膜

黑磷纳米片负载壳聚糖水凝胶

铜纳米颗粒/黑磷纳米片复合材料

石墨烯/黑磷纳米片/含氮离子液体复合气凝胶

二硫化钼纳米片负载黑磷纳米片(MoS2/BPNSs)

纤维素/黑磷纳米片复合水凝胶

黑磷-活化石墨烯异质结负载氮化镍颗粒

磷酸化纤维素纳米纤维/黑磷量子点

银簇纳米氧化物复合物负载二维黑磷纳米片

黑磷纳米片/硫化铜纳米粒子的纳米复合物(CuS/BPNSs)

季胺化壳聚糖修饰黑磷纳米片(TMC-BPNSs)

聚多巴胺修饰黑磷纳米片BP@PDA

黑磷纳米片负载阿霉素(BPNSs/DOX)

黑磷纳米片BPNSs多功能纳米**载体

卤化黑磷纳米片

二碳化三钛/二氧化钛/黑磷纳米片复合光催化剂

黑磷纳米片/麦芽糖基-β-环糊精修饰玻碳电极

黑磷负载单原子催化剂

黑磷烯掺杂金属有机框架ZIF-8/BP纳米复合材料

黑磷烯掺杂金属有机框架BPQDs@ZIF-67

硒掺杂黑磷纳米片

碳掺杂二维黑磷

氧掺杂二维黑磷

硫掺杂二维黑磷

聚丙烯胺盐酸盐修饰黑磷(PAH/BP)

机金属框架MOF包覆二维黑磷纳米片(BPNSs)

黑磷纳米片有机溶剂分散液

聚苯胺修饰黑磷纳米片(PANI/BPNSs)

黑磷烯聚苯胺复合物(PANI/BPNSs)

锌配位黑磷纳米片ZnBPNSs

维纳米黑磷功能化修饰改性的聚乳酸纳米纤维支架

黑磷纳米片/金纳米粒子复合材料(AuNP/BPNSs)

四氧化三钴纳米粒子/黑磷纳米片复合材料(Co3O4/BPNSs)

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于其他用途
