您当前所在位置:首页 > > 药物递送
一种简易的壳聚糖微球气凝胶的制备方法,有益效果
发布时间:2021-04-27     作者:yyp   分享到:

目的是为了改进现有技术的不足而提供了一种使用球滴法与化学改性法的壳聚糖微球气凝胶的制备方法,具有三维纳米多孔网络结构,解决新型纳米**的运载问题,其具有良好的生物官能性和相容性、血液相容性、安全性、微生物降解性,而其高比表面积也赋予了它良好的**装载效果,所以是一种理想的**载体材料。该制备方法工艺简捷,反应周期短,具有批量生产的前景。

技术方案为:一种简易的壳聚糖微球气凝胶的制备方法,其具体步骤如下:

(1)壳聚糖的溶解

在容器中配置乙酸溶液,量取壳聚糖粉末放入配置好的乙酸溶液中,在温水浴条件下,机械搅拌,使壳聚糖完全溶解后,离心处理后,除气泡,得到壳聚糖乙酸溶液;

(2)配置氢氧化钠老化液

将氢氧化钠粉末溶解在水中,配得氢氧化钠溶液,并将其转移到水槽中,磁力搅拌;

(3)制备壳聚糖微球凝胶

将步骤(1)中制得壳聚糖乙酸溶液滴加到步骤(2)中装有氢氧化钠溶液的水槽中,在与氢氧化溶液接触后,壳聚糖乙酸液滴就会快速凝固,形成壳聚糖微球凝胶;

(4)壳聚糖微球的老化

将步骤(3)中制得壳聚糖微球凝胶在氢氧化钠凝胶浴中老化后捞出;用去离子水清洗后,转移到交联剂中浸泡36-96h;

(5)溶剂置换及干燥

(4)中制备的壳聚糖微球凝胶在去离子水或者重蒸馏水中浸泡48-96h,每隔12-18h更换一次溶剂,干燥,得到壳聚糖微球气凝胶。

优选步骤(1)中所述的乙酸体积浓度为0.5%-3%;所述的温水浴温度在20-60℃;机械搅拌时间为15-45min;离心转速为6000-10000r/min,离心处理时间为5-15min。

优选步骤(1)中所述的经过离心后的壳聚糖乙酸溶液中壳聚糖质量浓度为1%-5%。

优选步骤(2)中所述的磁力搅拌的速度为150-500r/min。

优选步骤(2)中所述的氢氧化钠的浓度为0.1-2mol/l。

优选步骤(3)中所述的滴速为0.6-0.8ml/min;壳聚糖乙酸溶液与氢氧化钠溶液的体积比1:(3-5)。

优选步骤(4)中微球与老化液的体积比为1:(1.5-3);所述的老化时间为0.5-24h,老化温度为25-40℃;用去离子水清洗4-5次。

优选步骤(4)中所述的交联剂为戊二醛、京尼平和环氧丙烷其中的一种;交联剂的质量浓度为0.5-5%。

优选步骤(5)中所述的干燥方法为冷冻干燥或co2超临界干燥中的一种。

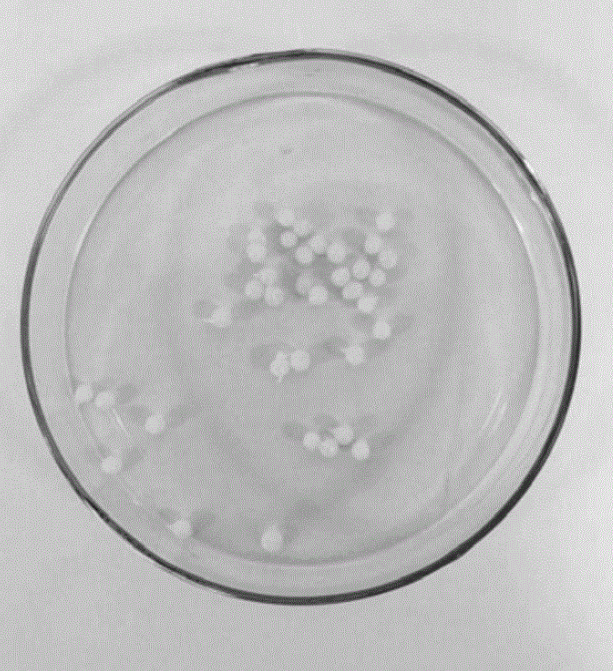

制得的壳聚糖微球气凝胶材料平均孔径10-30nm,孔隙率96-98%,比表面积300-500m2/g。

有益效果:

(1)相比较于现有的二氧化硅纳米微球载药体系,所使用的壳聚糖具有更好的生物官能性和相容性、血液相容性、安全性、微生物降解性。

(2)相比较于传统壳聚糖纳米微球的制备工艺,使用球滴法制备无需其他处理即可制得壳聚糖气凝胶微球,操作简单,且生产出的样品稳定性好,有望实现批量生产。

(3)制得的壳聚糖气凝胶微球用作**载体,具有一定生物可降解性,安全性进一步提高。


供应产品目录

掺氮石墨烯气凝胶

疏水型大尺寸块体纳米多孔SiO2气凝胶

具有重金属离子吸脱附作用的功能化气凝胶

短碳化硅纤维/SiO2气凝胶复合材料

醋酸纤维素气凝胶

氨基化纳米纤维素晶体气凝胶

W‑VPO/SiO<Sub>2</Sub>气凝胶催化剂

MTES/VTES修饰的气凝胶

二硫化钼纳米花修饰的聚乙烯醇气凝胶

银纳米颗粒修饰的二氧化硅气凝胶

生物可降解多糖气凝胶材料

表面活性可调的纳米多孔二氧化硅气凝胶

多孔芳香骨架材料与纤维素复合气凝胶

N掺杂石墨烯气凝胶

硼修饰介孔碳气凝胶负载Fe

水玻璃基SiO_2气凝胶

负载**的二氧化硅气凝胶粉体

基于配体自组装的贵金属超分子凝胶/气凝胶

三维氨基离子液体功能化石墨烯负载钯基复合气凝胶

基于卡拉胶的CdS碳气凝胶复合材料

DDM修饰的石墨烯气凝胶(DGA)

多功能纤维素弹性气凝胶

碳纳米管/石墨烯掺杂气凝胶

MoS2修饰的同轴电缆3维网状结构炭气凝胶(MoS2-n/CNCA)

钼掺杂炭气凝胶

多糖基气凝胶

三维石墨烯气凝胶(GA)

TiO-SiO,TiO-SiO-Fe气凝胶

功能型纤维素基复合气凝胶

双层PAAM径向气凝胶

多级次孔碳气凝胶

仿生二氧化锰气凝胶

乙二胺交联氧化石墨烯气凝胶

多巴胺,3氨基丙基三乙氧基硅烷,γ(甲基丙烯酰氧)丙基三甲氧基硅烷修饰气凝胶

十二烷基磺酸钠修饰气凝胶

氨基丙基三甲氧基硅烷修饰气凝胶

对碘离子有吸附作用的有机化合物修饰的碳气凝胶

简单、快速、**的三维石墨烯气凝胶

yyp2021.4.27




库存查询
Baidu
map
