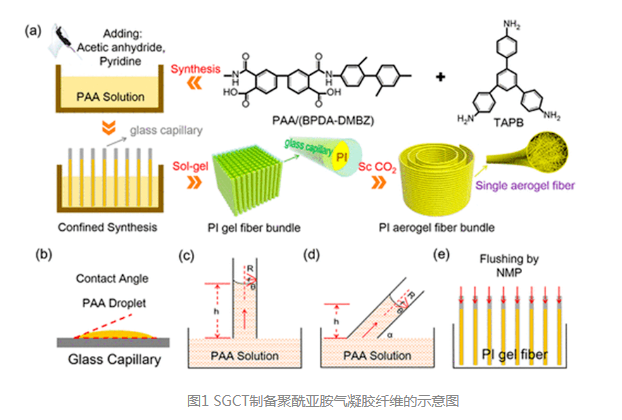

一种通过溶胶-凝胶限制转变（SGCT）法制造PI气凝胶纤维的策略（图1）。**通过表面张力将气凝胶前驱体PAA溶胶驱动到毛细管中，然后经过静态溶胶-凝胶工艺，在狭窄的空间中轻松形成聚酰亚胺凝胶纤维，*后通过超临界CO2干燥工艺获得了介孔气凝胶纤维。这种方法可以将气凝胶纤维的动态纺丝过程转变为在狭窄空间中的静态溶胶-凝胶过程，从而导致毛细管中的胶凝缓慢，而不是在常规纺丝过程中迅速形成纤维。所得气凝胶纤维的孔隙率在87.3％–88.9％的范围内，接近于块状PI气凝胶的孔隙率（92.8％），因此具备较好的隔热性能。

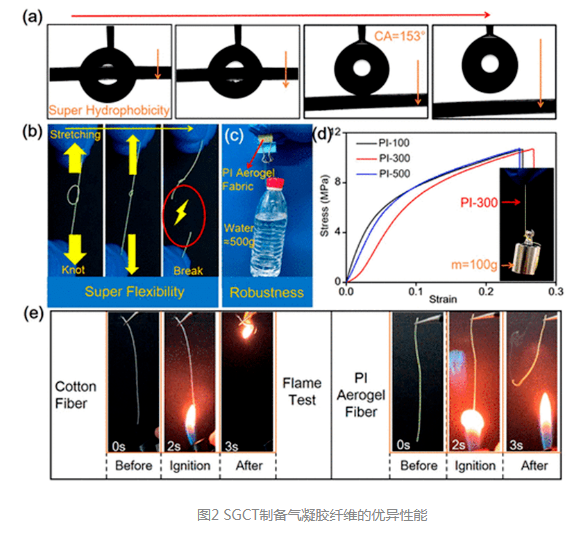

PI气凝胶纤维的水接触角高达153°，具备超疏水性（图2a），且在剧烈变形后没有断裂（图2b），这表明其具有很大的柔韧性。PI气凝胶纤维的强度可达到11 MPa，甚至可以悬挂100 g的重量（图2d）。此外，其模量达到123 MPa，断裂伸长率高达25％，远高于其他任何气凝胶纤维。还进行了着火测试（图2e），与其他纤维相比，PI气凝胶纤维很难着火，并且还有自熄特性，表明其具有出色的阻燃性。综上，由SGCT制得的PI气凝胶纤维具有大的比表面积、出色的机械性能、*异的疏水性和出色的柔韧性，可以成为绝热应用的理想选择。

供应产品目录：

高氢含量硼氢化锂/碳气凝胶复合材料

木质素氮掺杂碳气凝胶

煅烧/三聚氰胺-甲醛/石墨烯气凝胶(cMF-GA)

FeCoNi@C/碳纤维气凝胶

柔韧型二氧化硅气凝胶

含负电荷的纤维素/玻璃粉复合气凝胶

含正电荷的纤维素/环糊精微球聚电解质刷复合气凝胶

纳米二氧化硅聚氨酯气凝胶复合载体

尺寸可调的纳米级大孔海藻酸钙/氧化石墨烯复合气凝胶(mp-CA/GO)

纳米纤维素复合凝胶微球

生物质炭基金属硫化物气凝胶

杂化PAN硅气凝胶

尺寸PPy纳米微球的HGPA-0.75杂化气凝胶

二氧化硅/碳(SiO_2/C)复合气凝胶材料

三维多孔,导电CNT/石墨烯气凝胶(3DCG)

纳米银掺杂炭气凝胶修饰电极

MTES疏水改性SiO2气凝胶修饰活性炭复合材料

3D石墨烯氧化物气凝胶修饰的三维电极刷

石墨烯氧化物气凝胶修饰三维阳极

气凝胶修饰的SnSb/碳纳米管复合负极材料

赋磁硅气凝胶吸附材料(MSA)

六甲基二硅胺烷(HMDS)对SiO_2气凝胶

低密度纳米孔二氧化硅气凝胶

锌基气凝胶

磷钨杂多酸修饰ZrO2气凝胶固体酸

硅石气凝胶

三甲基氯硅烷表面修饰硅石气凝胶

巯基-烯修饰纤维素气凝胶

甲基纤维素气凝胶

纤维素-SiO_2复合气凝胶

冷等离子修饰、水接触角纤维素气凝胶材料

气凝胶陶瓷纤维毡

气凝胶预氧丝纤维毡

气凝胶玻璃纤维毡

气凝胶粉

复合型二氧化硅气凝胶

轻质隔音避潮气凝胶保温材料

具有纳米-微米梯度分级孔道结构的油水分离型海藻酸盐气凝胶

三维多孔石墨烯/凹凸棒复合气凝胶

基于多羟基环状物修饰炭气凝胶的硫电极

赋磁硅气凝胶四氧化三铁表面修饰异狄氏剂

氨基修饰微晶纤维素/氧化石墨烯气凝胶

磷化铁纳米立方体修饰的石墨烯/碳纳米管复合气凝胶

高压缩强度的石墨烯复合气凝胶

导电炭黑修饰二氧化硅气凝胶负载硫复合正极材料

钐钇修饰炭气凝胶基硫电极

聚乙烯亚胺改性酚醛气凝胶

秸秆基炭气凝胶

聚苯乙烯修饰的三维石墨烯气凝胶

纳米纤维素基官能化气凝胶型重金属吸附材料

块状钛基气凝胶

金属氧化物修饰的炭气凝胶Mnx-CA和Cen-CA

经漆酚修饰的二氧化硅气凝胶

耐高温,成型性好的硅铝复合气凝胶材料

憎水型二氧化硅气凝胶

基于金属掺杂炭气凝胶/肌红蛋白/离子液体修饰的碳糊电极

yyp2021.4.27
