SiO2/PVA复合材料的制备及表征

SiO2/PVA复合膜的制备

  将制备得到的不同 PH的 AC1830/ SiO2类流体按照PVA的0.5wt%、1wt%、2wt%、3wt%、4wt%、5wt%，10wt%先加入到一定量的蒸馏水中，在集热式恒温磁力搅拌器25℃中进行溶解，溶解后，加入5gPVA,分别在40℃、60℃、80℃、90℃恒温搅拌2小时，得到SiO2/PVA混合溶液，待溶液冷却至室温时，将其浇注到准备好的25cm×35cm的玻璃板上，去除表面气泡，放在水平封闭的干燥鼓风电热干燥箱中去水成膜。

SiO2/PVA复合膜的力学性能

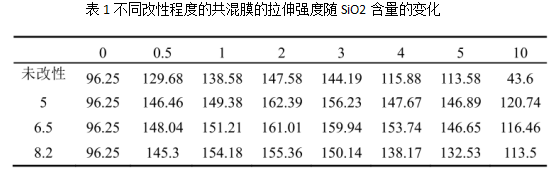

  SiO2改性后的薄膜拉伸强度测试结果由表1所示，结果表明SiO2的含量为2%时达到大值，各种改性程度的大值分别为147.58MPa，162.39MPa，161.01MPa，155.36MPa，与纯PVA相比，拉伸强度分别提高了53.3%，68.7%，67.3%，61.4%。

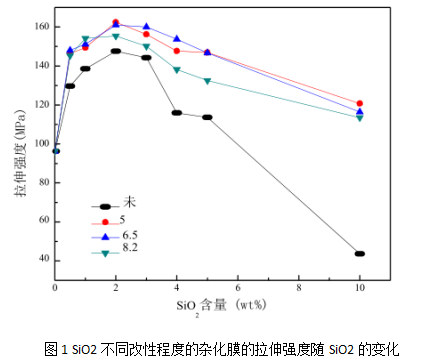

  图1为各改性程度拉伸强度的趋势图，由图可知，拉伸强度随SiO2含量的增加先上升后下降，含量为2%时达到大值。根据无机纳米粒子增强增韧聚合物机理分析，纯PVA在用流延法制备过程中由于厚度的不均匀性造成了应力集中从而诱发聚合物基体产生大量的银纹，形成银纹过程中消耗了大量的能量，拉力的进一步作用使银纹发展成为破坏性裂纹。而在杂化膜中，当 SiO2的含量低于2%时，粒子与粒子之间基体层的厚度会比较大，这样大部分粒子还是以纳米的尺寸分散到基体中，当材料发生应变产生银纹甚至微裂纹时，SiO2进入到裂纹空隙中，由于粒子的存在产生了应力集中，从而使得微裂纹的发展方向发生改变，向粒子周围的基体扩散，从而使得周围的基体产生微观损伤，不仅如此，SiO2纳米粒子还可以与聚合物的高分子链形成“丝状连接结构”，使产生的部分裂缝又转化为银纹状态，这样消耗了大量的能量并阻止了裂缝的进一步扩展，延缓了材料的破坏，使得薄膜在拉伸时能承受更多的应变，提高了材料的强度和韧性。但是当含量超过2%时，由于纳米粒子的表面能高，活性很强，再加上粒子与粒子之间的基体层厚度减小，距离越来越近，很容易形成团聚体，SiO2纳米粒子含量过多后，团聚体的尺寸不断增大，当尺寸超过裂缝体内部空隙,纳米无机粒子不能进入裂缝内部,使裂缝不能转化成银纹状态,粒子会反复空洞化形成膨胀带使得粒子与基体发生脱离，从而在应力作用下使裂纹过早出现，材料发生断裂而使材料韧性和强度降低。

  通过图1各条曲线比较还可知，用聚醚胺改性过后的SiO2/PVA薄膜比未改性的SiO2/PVA薄膜的整体拉伸强度要高，而且随着SiO2含量的变化，薄膜的拉伸强度的变化幅度比未改性的要小，力学损失率要小。出现这种现象的可能原因是作为分散相的纳米粒子其主要作用是引发塑料基体产生大量的银纹和剪切带,另一方面控制银纹的扩展。经过表面接枝和包覆过的SiO2粒子表面具有柔性的壳层，充当了无机填料与聚合物基体的软结合，使得材料在受力时，柔性壳层能减缓力的集中作用，并且改性后的SiO2是一种具有液体性质的类流体，当与PVA混合时，液体之间的混合效果比固体和液体的共混效果要好，所以两者的界面具有比较好的结合作用，制得的薄膜在拉伸时会产生大量的银纹和剪切带,而且银纹还可以被剪切带终止,阻止其进一步发展成为裂纹。但是未改性的SiO2粒子在PVA中仅仅只是填充的作用，在加入量少的时候，团聚的现象不严重，由于其粒径小，可以比较好的填补了由于拉伸使材料产生的微裂纹，从而起到了增强的作用。但是随着加入量的增多，由于纳米SiO2的纳米效应，SiO2极易团聚，当PVA薄膜拉伸时，团聚体不能**的将裂纹向银纹转化，微裂纹群中的某一个长度大的裂纹会在拉应力的作用下继续扩展，由这根裂纹的发展产生破坏，使得材料提前发生破坏，因此未改性 SiO2/PVA拉伸强度随着SiO2的加入量增加，力学性能的下降速率很快。

  通过对复合薄膜进行力学性能测试，发现经过处理后的纳米SiO2与聚合物基体之间的界面有更良好的结合，从而较大幅度的提高材料的力学性能。

西安齐岳生物科技有限公司是一家**从事糖产品、科研试剂、多肽、石墨烯、石墨炔(graphyne)发光材料、金属配合物发光材料、光电材料、MAX相陶瓷，碳纳米管、原料药、纳米材料、钙钛矿、脂质体、合成磷脂的研发、定制合成、生产和销售的**高科技生物科技有限公司。

齐岳供应相关定制产品：

二硫键修饰的介孔二氧化硅微球

荧光二氧化硅纳米颗粒

氨基修饰的荧光二氧化硅纳米颗粒(NH2-FSNPs)

环氧基修饰周期性介孔有机氧化硅

磺酸基修饰的纳米Fe3O4包覆二氧化硅颗粒

烷烃修饰SiO2纳米颗粒

弹性体修饰纳米SiO2粒子改性PBT

纳米SiO2改性PP

纳米二氧化硅改性紫外光固化涂料

米级SiO2改性氯化聚乙烯(CPE)

纳米SiO2改性聚酰亚胺

纳米SiO2改性白乳胶

纳米二氧化硅改性脲醛树脂

纳米二氧化硅改性丙烯酸树脂

SiO2改性的V2O5-MoO3/TiO2催化剂

二氧化硅改性热固性聚酰亚胺

SiO2改性钒钨钛催化剂

纳米SiO2改性环氧涂层海洋腐蚀规律

SiO2改性MCM-22分子筛上联苯

纳米二氧化硅改性的两性离子星形丙烯酰胺共聚物P(AM-co-DMMPPS-co-NSFM)

二氧化硅改性活性炭

超疏水纳米SiO2改性环氧丙烯酸树脂涂料

纳米二氧化硅改性混凝土

二氧化硅改性的碳点荧光粉以及荧光硅橡胶

微米和纳米SiO2改性聚四氟乙烯

纳米SiO2改性聚乙烯醇渗透汽化膜

SiO2改性的Cu-ZnO/HZSM-5催化剂

纳米SiO2改性上浆剂

纳米SiO2改性乳液上浆剂

接枝和交联对纳米SiO2改性NR/PP共混型热塑弹性体

纳米SiO2改性超高分子量聚乙烯(UHMWPE)纤维

SiO2改性氧化铝材料

形状记忆聚氨酯/SiO2纳米复合材料

纳米SiO2改性尼龙

纳米SiO2改性聚合物锂离子

纳米SiO2改性脲醛树脂

纳米级SiO2改性水泥胶砂

纳米SiO2改性酚醛树脂

二氧化硅改性二氧化钛(SiO2/TiO2)

纳米二氧化硅改性硬质聚氨酯泡沫塑料

纳米SiO2改性海藻酸钠/壳聚糖双极膜

纳米SiO2改性炭纤维乳液上浆剂

纳米SiO2改性浇注型聚氨酯

纳米二氧化硅改性聚丙烯复合材料

纳米SiO2改性环氧树脂结构胶

纳米SiO2改性核壳型氟碳乳液

纳米二氧化硅改性聚丙烯酸酯无皂乳液

纳米二氧化硅改性水性聚氨酯分散液

聚氨酯弹性体/纳米二氧化硅改性聚氯乙烯材料

SiO2改性低表面能纳米结构无毒海洋防污涂料

纳米SiO2改性水性聚氨酯

纳米SiO2改性壳聚糖载体

端羧基液体丁腈橡胶CTBN结合纳米SiO2改性环氧树脂

二氧化硅改性片状铁粒子

纳米二氧化硅改性石蜡微胶囊相变储能材料

纳米SiO2改性环氧树脂

缩聚表面接枝纳米SiO2改性聚对苯二甲酸四次甲基酯（PBT）

纳米SiO2改性玉米淀粉/聚乙烯醇复合薄膜

SiO2改性丙烯酸酯树脂涂料

纳米二氧化硅改性水性木器乳液

纳米SiO2改性天然胶乳

二氧化硅Nafion117离子交换膜改性Nation阳离子交换膜

二氧化硅改性Nation117阳离子交换膜

二氧化硅改性环氧树脂杂化涂料

纳米二氧化硅改性水性聚氨酯

纳米SiO2改性三元乙丙橡胶/聚丙烯(EPDM/PP)热塑性弹性体(TPE)

纳米二氧化硅改性氰酸酯树脂

纳米SiO2改性超高相对分子质量聚乙烯(UHMWPE)

纳米SiO2改性光固化成型材料

纳米SiO2改性醇酸涂料

纳米SiO2改性胶乳

二氧化硅改性环氧树脂胶黏剂

纳米SiO2改性BOZ/BMI/BADCy共聚物

纳米二氧化硅改性尼龙11

纳米SiO2改性酚醛泡沫

zl 04.16
