可控合成纳米碲化铋、碲化锑及其热电应用研究-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

纳米材料热电优值的提升主要是由于材料纳米化带来的量子尺寸效应的影响。传统块体材料的费米能级呈连续状态。能级不连续的状态使得费米能级附近的能量态密度大大增强，从而增加了材料热电功率因子:另一方面，纳米材料大的表面积和界面也增加了声子散射，使得材料自身电导率不受影响的情况下大大降低材料的热导。这两方面的共同作用使得纳米材料表现出远高于传统块体材料的热电性能。

锡掺杂碲化铋纳米线的化学气相沉积合成

碲化铋(BiTe3) 是V-VI主族元素化合物，具有较大的分子质量,在热电转换，拓扑绝缘性能研究,相变存储等领域有着广泛的用。碲化铋是目前常温热电材料中热电转换性能较好的材料。

碲化铋纳米线合成步骤：

步骤一	先称取0.2 g的碲化铋粉末放入瓷舟，将瓷舟推入清洗干净的石英管。使瓷舟处于管式炉的热中心位置。将1x1 cm大小的载有金-锡催化剂的硅片放在瓷舟下端16 cm处。放置好反应前驱体和产物收集基片后，将石英管两端接入气路管道，并利用橡胶密封圈保证气路的密封。
步骤二	反应加热前需将气路残余的空气除去。具体是:打开真空泵，在不通入载气的情况下将体系压力抽到10 Pa左右:然后打开气体钢瓶阀门,通过气体流量控制器，使载气以较大流速吹扫几秒钟;关闭载气，将体系压力再抽到10 Pa左右;将此过程重复三次，以保证反应体系的空气完全被清除。
步骤三	在清除完体系残留空气后，打开管式炉对反应体系进行升温，升温速度速度控制在1 C/s。同时对载气流量进行调节，氢气气流量为25 Sccm,氩气气流为25 Sccm.调节气路阀门，使体系压力升至70 KPa.
步骤四	当温度到达480 C后，保持此温度，反应开始计时;通过气路阀门,保证反应体系压力稳定在70 KPa。
步骤五	反应进行30 min后，停止加热并打开管式炉炉盖，同时打开气路阀门，快速将体系的压力降至10 Pa附近;载气气流保持不变。反应体系自然将至室温。
步骤六	当体系温度到达室温后，先恢复体系压力至常压，关闭真空泵，载气。打开金属法兰，取出硅片，得到灰色的粉末状的产物。

碲化铋纳米线的形貌表征及结构分析图

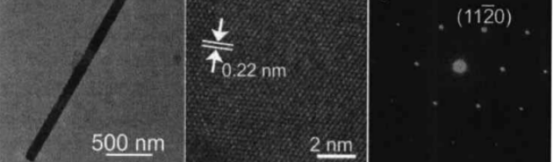

纳米线TEM图谱纳米线HRTEM图谱对应SAED图谱

溶剂热法制备碲化锑纳米片制备：

一、	称取0.2 mmol酒石酸锑钾，0.3 mmol亚碲酸钠，0.1g PVP,加入到带有聚四氟乙烯内衬的不锈钢反应釜中
二、	加入20 ml左右的乙二醇，使溶液填充满整个反应容器的80%左右，密封好反应釜
三、	然后将反应釜放入烘箱中加热，反应温度为200 C，反应时间20 h。
四、	反应结束后关闭烘箱，使反应釜自然降至室温。打开反应釜，将含物的乙二醇混合液离心。
五、	将其中的固体用去离子水，无水乙醇反复超声，离心清洗三次
六、	清洗干净的样品在真空烘箱中60 C干燥6小时。得到有金属光泽的灰黑色固体粉末。

（1）碲化锑纳米片的形貌结构表征图谱

（2）碲化锑样品的SEM图谱:

（3）碲化铋样品的TEM图谱:

（4）样品的HRTEM图谱:

（5）样品的SAED图谱。

图中显示的晶格间距为0.213 nm,与SAED数据及XRD数据分析后，晶格间距与纳米片的(110) 晶格间距相吻合。从SAED衍射花样(图d)看，衍射斑点的距离与此距离相匹配，说明对应斑点为(110) 面。由衍射花样也可以看出，样品有着高度的结晶性能。

总结：

碲化铋基材料是一类重要的功能材料，在热电应用，拓扑绝缘性能研究,相变存储等领域有着广泛的用途。一方面碲化铋是**的层状结构，其不同取向上的热电性能有着大的差异，控制碲化铋纳米形貌的定向生长，以此来获得高热电性能的碲化铋材料就成了碲化铋纳米材料合成的重点和难点;另一方面碲化铋是一类性能**的拓扑绝缘体,具有低缺陷的碲化铋纳米薄片是材料物理性能研究的理性平台，这对碲化铋材料的合成研究提出了新的挑战。如何可控的合成碲化铋基纳米材料是目前碲化铋类材料研究的重点和热点。

齐岳生物供应以下产品（定制服务）：

关键词	纯度	厂家品牌	货期
碲化锑(Sb2Te3)及硅掺杂的晶化	98%	西安齐岳	现货，期货（一周）
碲化锑纳米粒	98%	西安齐岳	现货，期货（一周）
钪掺杂碲化锑相变材料	98%	西安齐岳	现货，期货（一周）
氟化锶和碲化锑纳米材料	98%	西安齐岳	现货，期货（一周）
碲化铋(Bi2Te3)合金热电材料	98%	西安齐岳	现货，期货（一周）
碲化锑(Sb2Te3)I硫系基半导体材料	98%	西安齐岳	现货，期货（一周）
碲化锑Sb2Te3纳米粉末	98%	西安齐岳	现货，期货（一周）
Sb2Te3体系拓扑绝缘体材料	98%	西安齐岳	现货，期货（一周）
碲化锑Sb2Te3二维薄片	98%	西安齐岳	现货，期货（一周）
碲化铋基合金(Bi2Te3,Sb2Te3,Bi2Se3)	98%	西安齐岳	现货，期货（一周）
薄膜碲化锑Bi2Te3基热电材料	98%	西安齐岳	现货，期货（一周）
碲化铋/碲化锑 (Sb2 Te3)合金-P型半导体固溶体	98%	西安齐岳	现货，期货（一周）
碲化铋/硒化铋(Bi2 Se3)合金-N型半导体固溶体	98%	西安齐岳	现货，期货（一周）
碲化锑基低维材料	98%	西安齐岳	现货，期货（一周）
碲化银锑热电材料	98%	西安齐岳	现货，期货（一周）
硒碲化砷As2(Se1-xTex)3 化合物	98%	西安齐岳	现货，期货（一周）
低维纳米银/Bi2Te3基热电复合材料	98%	西安齐岳	现货，期货（一周）
二维层状金属碲化物[Mn(en)3]Ag2Sn2Te8	98%	西安齐岳	现货，期货（一周）
金属三组元层状碲化物TaNi_2Te_2的合成材料	98%	西安齐岳	现货，期货（一周）
金属三组元碲化物CrNb_2Te_4的合成材料	98%	西安齐岳	现货，期货（一周）
多元金属碲化物晶体的合成材料	98%	西安齐岳	现货，期货（一周）
水相碲化镉半导体纳米晶体	98%	西安齐岳	现货，期货（一周）
Yb:(Lu,Gd)VO4多晶粉末合成及晶体	98%	西安齐岳	现货，期货（一周）
复合碱媒介法合成棒状碲化镉CdTe晶体	98%	西安齐岳	现货，期货（一周）
复合碱媒介法合成立方体状碲化镉CdTe晶体	98%	西安齐岳	现货，期货（一周）
（尺寸均匀、粒径较小）球状碲化镉(CdTe)半导体纳米晶体	98%	西安齐岳	现货，期货（一周）
核糖核酸酶修饰的碲化镉量子点(CdTe RQDs)	98%	西安齐岳	现货，期货（一周）
巯基乙胺(CA)/碲化镉CdTe量子点	98%	西安齐岳	现货，期货（一周）
近球形的CA-CdTe量子点	98%	西安齐岳	现货，期货（一周）
碲化镉CdTe半导体纳米晶体	98%	西安齐岳	现货，期货（一周）
RGD偶联RNase A-CdTe量子点纳米探针	98%	西安齐岳	现货，期货（一周）
碲化镉纳米晶体合成表面改性荧光	98%	西安齐岳	现货，期货（一周）
可聚合表面活性剂修饰碲化镉CdTe纳米晶	98%	西安齐岳	现货，期货（一周）
碲化镉CdTe纳米晶-聚合物复合微球	98%	西安齐岳	现货，期货（一周）
碲化镉CdTe纳米晶/聚合物复合材料	98%	西安齐岳	现货，期货（一周）
碲化镉量子点(CdTe QDs)/聚吡咯(PPy)纳米复合物	98%	西安齐岳	现货，期货（一周）
高分子碲化镉量子点复合纳米粒	98%	西安齐岳	现货，期货（一周）
N-乙酰-L-半胱氨酸稳定的碲化镉量子点	98%	西安齐岳	现货，期货（一周）
碲化镉纳米晶体荧光微球反相微乳液	98%	西安齐岳	现货，期货（一周）
水溶性聚合物包裹碲化镉CdTe纳米晶	98%	西安齐岳	现货，期货（一周）
ZnO/碲化镉CdTe核壳纳米棒阵列	98%	西安齐岳	现货，期货（一周）
功能碲化镉纳米晶及聚合物基量子点荧光材料	98%	西安齐岳	现货，期货（一周）
半导体纳米晶CdTe/聚合物复合材料	98%	西安齐岳	现货，期货（一周）
碲化镉与硫化铅半导体纳米晶可控合成材料	98%	西安齐岳	现货，期货（一周）
碲化镉量子点表面对氨基酚印迹聚合物	98%	西安齐岳	现货，期货（一周）
碲化镉量子点/纳米二氧化钛-BSA/ctDNA材料	98%	西安齐岳	现货，期货（一周）
细菌纤维素/碲化镉量子点复合膜	98%	西安齐岳	现货，期货（一周）
发绿光的聚苯乙烯/碲化镉CdTe复合材料	98%	西安齐岳	现货，期货（一周）
CdTe纳米晶/共轭聚合物复合薄膜	98%	西安齐岳	现货，期货（一周）
碲化镉量子点表面对氨基酚印迹的聚合物	98%	西安齐岳	现货，期货（一周）
硅烷化修饰碲化镉量子点CdTeQDs	98%	西安齐岳	现货，期货（一周）
碲化镉CdTe-SiO2-MIPsQDs	98%	西安齐岳	现货，期货（一周）
CdTe量子点表面修饰酸敏生物高分子	98%	西安齐岳	现货，期货（一周）
碲化镉纳米复合物发光二极管	98%	西安齐岳	现货，期货（一周）
复合水凝胶材料CdTe/P(NMA-co-NVP)	98%	西安齐岳	现货，期货（一周）
CdTe纳米晶与聚合物混合溶液复合膜	98%	西安齐岳	现货，期货（一周）
碲化镉纳米晶荧光猝灭法测定痕量铜(Ⅱ)	98%	西安齐岳	现货，期货（一周）
CdTe/CdO·nH2O核壳纳米复合粒子	98%	西安齐岳	现货，期货（一周）
碲化镉(CdTe)纳米晶标记抗荧蒽抗体	98%	西安齐岳	现货，期货（一周）
碲化镉纳米薄膜	98%	西安齐岳	现货，期货（一周）
水溶性CdTe纳米晶荧光探针	98%	西安齐岳	现货，期货（一周）
p-型碲化镉纳米线	98%	西安齐岳	现货，期货（一周）
多元醇及其复合热溶剂合成碲化镉纳米粒	98%	西安齐岳	现货，期货（一周）
PNIPAM与CdTe荧光纳米微粒复合物	98%	西安齐岳	现货，期货（一周）
水溶性碲化镉量子点	98%	西安齐岳	现货，期货（一周）
发射波长为546nm碲化镉量子点粉末	98%	西安齐岳	现货，期货（一周）
巯基化壳聚糖修饰CdTe QDs溶液	98%	西安齐岳	现货，期货（一周）
葫芦脲修饰碲化镉量子点	98%	西安齐岳	现货，期货（一周）
高单分散性碲化镉纳米晶体	98%	西安齐岳	现货，期货（一周）
聚4-乙烯基吡啶表面改性碲化镉量子点	98%	西安齐岳	现货，期货（一周）
CdTe纳米晶的合成及表面修饰	98%	西安齐岳	现货，期货（一周）
CdTe/Co复合量子点	98%	西安齐岳	现货，期货（一周）
高发光的巯基乙酸修饰的CdTe量子点	98%	西安齐岳	现货，期货（一周）
碲化镉巯基乙酸-牛血清白蛋白荧光探针CdTe@BSA	98%	西安齐岳	现货，期货（一周）
银/二氧化钛核壳纳米颗粒荧光增强碲化镉纳米晶	98%	西安齐岳	现货，期货（一周）
Ag/TiO2@CdTe核壳荧光纳米颗粒	98%	西安齐岳	现货，期货（一周）
**硒碲化镉合金纳米晶	98%	西安齐岳	现货，期货（一周）
多晶碲化镉(CdTe)薄膜	98%	西安齐岳	现货，期货（一周）
碲化镉胶体半导体幻数量子点	98%	西安齐岳	现货，期货（一周）
金属有机骨架材料固载的碲化镉量子点	98%	西安齐岳	现货，期货（一周）
碲化镉量子点掺杂的纳米羟基磷灰石	98%	西安齐岳	现货，期货（一周）
碲溶剂溶液法生长碲锌镉晶体	98%	西安齐岳	现货，期货（一周）
碲锌镉(Cd_(1-x)Zn_xTe)晶体三元化合物	98%	西安齐岳	现货，期货（一周）
碲锌镉Cd0.80Zn0.20Te多晶料/单晶体	98%	西安齐岳	现货，期货（一周）
碲化镉及碲锌镉量子点	98%	西安齐岳	现货，期货（一周）
碲锌镉薄膜	98%	西安齐岳	现货，期货（一周）
掺杂型二维Cr2Te3纳米片材料	98%	西安齐岳	现货，期货（一周）
高单分散性碲化铬纳米晶体	98%	西安齐岳	现货，期货（一周）
碲化铬复合氧化物纳米粉体材料	98%	西安齐岳	现货，期货（一周）
无膦合成金属碲化物纳米晶	98%	西安齐岳	现货，期货（一周）
碲化亚铜半导体金属碲化物纳米晶	98%	西安齐岳	现货，期货（一周）
碲化亚铜(Cu_2Te)纳米晶	98%	西安齐岳	现货，期货（一周）
高纯碲化亚铜Cu2Te粉体	98%	西安齐岳	现货，期货（一周）
碲化亚铜化合物分离二氧化碲	98%	西安齐岳	现货，期货（一周）
硒/碲醚基卤化碲化亚铜簇合物	98%	西安齐岳	现货，期货（一周）
碲化亚铜表面修饰金属铜复合物	98%	西安齐岳	现货，期货（一周）
碲化亚铜/聚丙烯腈复合导电纤维	98%	西安齐岳	现货，期货（一周）
碲化亚铜Cu2Te粉薄膜	98%	西安齐岳	现货，期货（一周）

温馨提示：西安齐岳生物供应产品仅用于科研，不能用于人体.

上一篇：RGD肽修饰的pH响应型中空介孔二氧化硅纳米粒子

下一篇：单层二硒化钼晶体荧光光谱图在不同激发波长下的变化
