氧化石墨烯(grapheneoxide)是石墨烯的氧化物，其颜色为棕黄色，市面上常见的产品有粉末状、片状以及溶液状的。GO是具有层状结构的非化学计量材料，以石墨为原料制备得到。
一、氧化石墨烯纤维的制备方法：
石墨烯纤维具有普通纤维的一般特性，其机械柔韧性好可以用于纺织，而且成本低，轻质，相比传统碳纤维容易官能化，氧化石墨烯纤维的制备方法主要由以下几种：
（1）湿纺法制备氧化石墨烯纤维

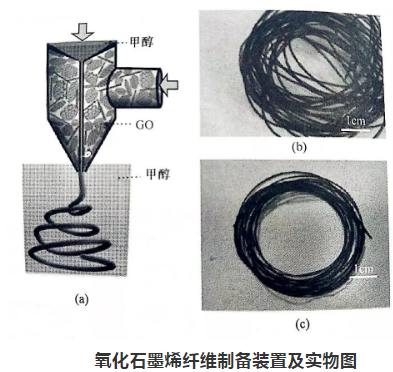

湿纺法是将氧化石墨烯分散在水中，经过超声分散成均匀溶液，经过离心后去除未剥离的氧化石墨烯，经浓缩后倒入纺丝机储液罐，设置适当的空气隙和凝固浴，在氮气压力下经过喷头可收集湿的氧化石墨烯凝胶纤维，自然晾干即可。
在纺丝过程中如果将喷丝头进行一些改装，做成中空纤维模型，并配置合适的中空液可得到中空纤维。
这种方法操作简单，可以连续生产氧化石墨烯，并且制备的纤维形貌可控，通过改变喷丝头的孔径，可以得到不同直径、不同孔径的中空纤维，除此之外，这种方法制备的纤维容易对其进行功能化，利用氢碘酸，水合肼可以对其还原得到石墨烯纤维。

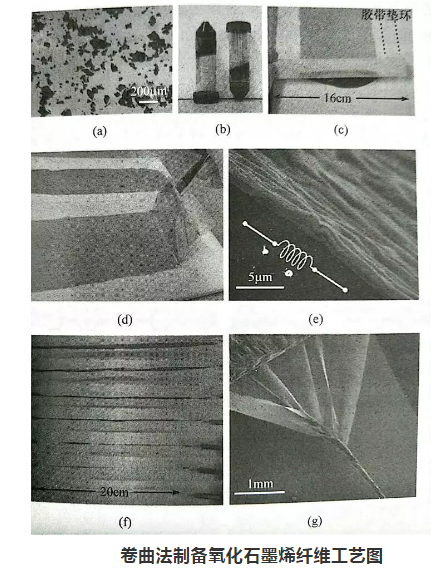

（2）卷曲法制备氧化石墨烯纤维
制备合适浓度的氧化石墨烯含水溶液，利用刮涂法将含水GO溶液刮涂到聚四氟乙烯板上，室温干燥后揭下，然后将膜卷曲成纤维。
湿纺法制备的氧化石墨烯纤维强度差，表面粗糙，横断面不规则，相比之下，卷曲法制备的纤维较致密，空隙较少，因此具有更高的纤维强度。
二、氧化石墨烯膜的制备的制备方法：
氧化石墨烯膜的制备是以氧化石墨为原料，利用氧化石墨烯上有大量含氧官能团，具有很强的亲水性，采用超声波振动氧化石墨的水溶液剥离成氧化石墨烯悬浮液。

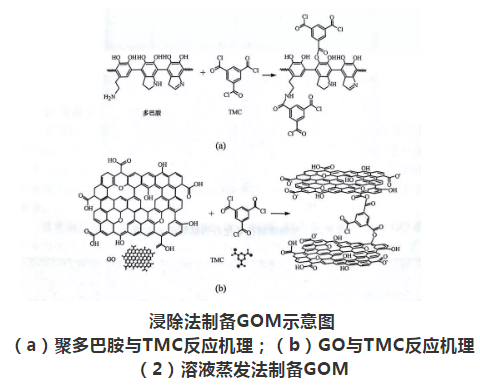

（1）浸除法制备GOM
浸除法以多孔聚砜膜为载体，在载体上浸除多巴胺，形成聚多巴胺，将载体用Isopar清洗后浸入GO悬浮液中，浸涂一定时间后制得**层GO膜，可进行重复涂覆制得不同厚度的GOM.

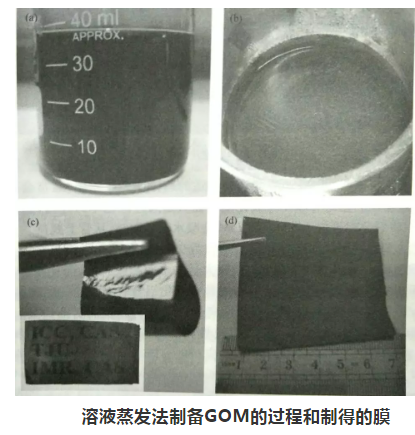

将氧化石墨分散到水中，经过超声波振动后形成稳定的氧化石墨烯悬浮液，然后对悬浮液进行适度稀释后放置在湿度可控的环境中24~48h，在气/液界面处会形成一层纸状的氧化石墨烯膜。
这种方法的优点在于：**，能耗低，合成时间短，一般自组装时间为10~40min；**，过程可重复，水凝胶可重复使用；第三，调节气/液界面的面积和蒸发时间可准确控制膜厚度和面积。
（3）其他方法

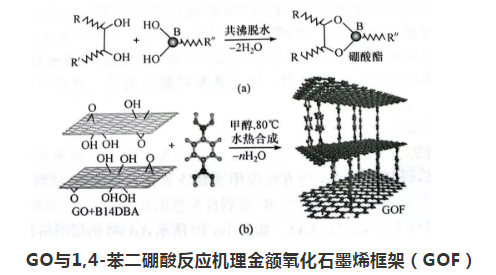

除以上两种方法外，制备氧化石墨烯薄膜的方法还有真空抽滤法、涂步法等；真空抽滤法制备GOM一般会选择合适的载体作为过滤膜，目前广泛应用的是在氧化铝管表面浸涂一层聚多巴胺，然后以TMC、1,4-苯二硼酸、二价阳离子等作为连接剂制备GOM。
涂步法包括刮涂法、滴涂法和旋涂法等涂布方法，它是把GO悬浮液通过不同的涂布方法涂覆到适当的基体表面，经过干燥后形成氧化石墨烯薄膜。
温馨提示：以上文章来源于西安齐岳生物科技有限公司，我们供应的产品仅用于科研，不能用于其他用途，我们可以提供以下石墨烯的相关定制产品服务：
石墨烯负载聚(1, 5-二氨基蒽醌)(GNS/PDAA)纳米复合材料
聚(胺酰胺)(PAMAM)包覆石墨纳米片(GO/PAMAM)
小编：axc.2021.04.15
齐岳微信公众号
官方微信
库存查询
