无皂乳液聚合制备聚苯乙烯磁性微球（图谱说明）

01实验部分

取一定量的苯乙烯（使用前经减压蒸馏）单体，用K2S2O8 （AR，使用前经重结晶）作引发剂，以NaCl（AR，使用前经重结晶）调节乳液离子浓度，在一定的搅拌速度下，通氮气回流，聚合反应24h。

确定一定量的苯乙烯单体及离子强度，在一定的搅拌速度下，通氮气回流，聚合温度取70°C。分别取不同反应时间的聚合物乳胶，研究反应时间对粒径的影响。

02结果分析

离子强度对聚合物微球粒径的影响

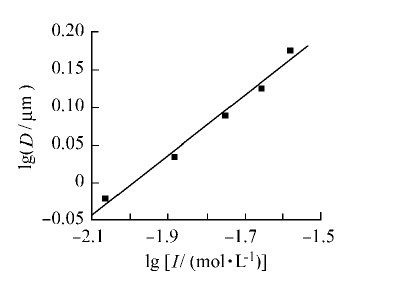

控制其他参数固定（单体浓度为0.87mol /L、引发剂浓度为4.3×10-3 mol /L、聚合温度为70°），单独改变离子浓度，微球粒直径随着离子强度的增大而变大，结果如下图。

由于所用的引发剂为离子型引发剂( K2S2O8 )，引发剂分裂碎片附在高聚物周围，由于静电排斥作用保持体系的稳定。当加入氯化钠电解质时，随着离子强度增大，乳胶粒双电层变薄，静电排斥力逐渐下降，体系变得越来越不稳定，使得初始离子失去稳定性而彼此凝结，胶乳粒径变大，形成粒径较大的聚合物微球。

物粒径的影响

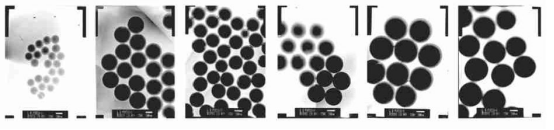

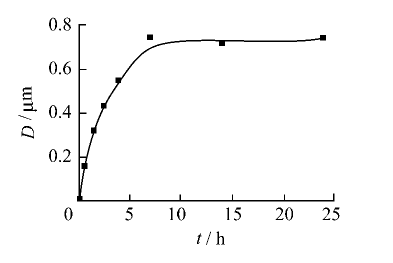

在其他影响参数固定的情况下，单独改变反应时间，不同时间下聚合物微球的TEM照片和影响曲线如下图所示。

一阶段，在较短的时间内，形成聚合物晶核；**阶段，微球粒径迅速增大，在短短的时间内增大到0.72μm；第三阶段，在很长的时间内微球粒径几乎不变。

在苯乙烯无皂聚合体系中，单体被K2S2O8 引发剂引发后，生成一端具有水溶性的离子对引发剂残基，另一端为增长的短链油性自由基，每一个活性自由基都是表面活性剂分子。起初这些胶束比较稳定，但当单体或新生成的链增长自由基扩散到胶束，并进行反应时，颗粒体积变大，表面离子对密度变小，体系变得极不稳定，彼此发生缠结生成稳定粒子。当成核完毕后，液相中还存在大量单体液滴，由于热动力学作用，单体向乳胶粒子中扩散，将其溶胀并进行增长反应，粒径继续变大。在反应后期，单体液滴越来越少，直到几乎完全消失，这时聚合物粒径几乎不再继续增长。

放置时间对体系稳定性的影响

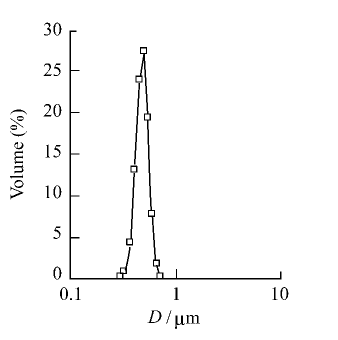

将所得聚合物乳液在常温下静置一个月，用激光粒度仪测定其粒径变化。结果如下图。

放置一月以后，聚合物微粒的粒径大小没有发生任何变化，且其单分散性保持不变，聚合物胶乳体系可以非常稳定地存在。这说明粒子之间没有发生任何团聚。在小粒径体系中，颗粒比表面积较大，颗粒间的静电斥力较大，颗粒很难发生碰撞。同时布朗运动的存在，又使颗粒在液相中作不规则运动，从而保证了微球的稳定存在。

实验评析

离子强度对微球粒径影响很大，且呈现正比关系，可以通过改变离子强度来制得不同粒径的聚苯乙烯微球，以满足加工成型、使用要求。当然这一点也可以在其他聚合物中进行实验观察有无相同现象。

改变粒径还可以通过控制反应时间来实现，只不过一般聚合物的反应时间相对较长，并不如直接改变离子强度更为**率。

通过放置实验可以看出由乳液聚合得到的聚苯乙烯微球**稳定。

无皂乳液聚合是乳液聚合的发展，一般的乳液聚合表面吸附有乳化剂，难以除净，在生化医药制品的载体应用上受到了限制。所谓“无皂”聚合，是利用引发剂或极性共单体，将极性或可电离的基团键接在大分子上，使聚合产物本身成为表面活性剂。由此制备的聚合物单分散性好、表面洁净，可以在生物医药载体等特殊场合应用，这就拓宽了其应用范围。

齐岳供应ps聚苯乙烯微球：

银壳聚苯乙烯微球

PS/Ag核壳结构复合微球

PS/金属核壳结构复合微球

亚微米聚苯乙烯微球

粒径3至4μm单分散聚苯乙烯微球

聚苯乙烯微球固定化海洋脂肪酶YS2071

含C(60)聚苯乙烯微球

交联型单分散聚苯乙烯微球

含铕聚苯乙烯微球

聚苯乙烯微球胶粒晶体

对羟基苯甲醛交联聚苯乙烯微球HBA-CPS

聚苯乙烯微球(核)/MCM-41纳米粒子(壳)阶层结构复合微粒

PS(PDDA/PSS)2(PDDA/MCM-41)复合结构微粒

MCM-41纳米粒子包覆聚苯乙烯微球

硅藻土改性聚苯乙烯微球复合材料

单口中空聚苯乙烯微球复合天然橡胶材料

普鲁士蓝/聚苯乙烯微球核壳复合材料

纳米银粒子/磺化聚苯乙烯复合微球Ag/SPS

多腔（孔）纳米复合聚苯乙烯微球

氮化硼纳米片/聚苯乙烯微球复合材料BN/ps

氧化石墨烯—聚苯乙烯微球复合材料GO/ps

3D打印的低热收缩性聚苯乙烯复合微球

聚苯乙烯微球标记CdSe敏化La-TiO_2复合材料

聚甲基丙烯酸接枝聚苯乙烯复合微球St/PMAA

氧化硅/聚苯乙烯复合微球SiO/ps

聚苯乙烯/银/聚吡咯纳米复合微球材料ps/Ag/polypyrrole

超短玻纤改性苯乙烯微球复合材料

聚丙烯酰胺/聚苯乙烯纳米微球复合水凝胶

微米级单分散聚苯乙烯磁性复合微球

三维反蛋白石微球IO-SnO2/rGO

PS胶体晶体微球

PS微球/rGO复合粒子薄膜

PVA/PANI复合薄膜

单分散聚苯乙烯微球复合三维有序大孔材料

聚苯乙烯系复合交联微球材料

钛酸钾晶须改性聚苯乙烯微球复合材料

聚苯乙烯微球负载纳米铜复合材料

覆盆子状聚苯乙烯微球/二氧化硅复合粒子

多孔的二氧化硅空心球涂层

500～800nm的聚苯乙烯微球

炭黑/聚苯乙烯复合微球

单分散性超顺磁性Fe3O4/聚苯乙烯复合微球

生物防污剂/聚苯乙烯复合微球

Fe3O4/聚苯乙烯磁性复合微球

含羧基聚苯乙烯微球改性水性醇酸树脂

双亲性齐聚物O-B-EG聚苯乙烯基复合微球

聚苯乙烯/聚苯胺复合微球负载型催化剂

聚苯乙烯—纳米金复合微球

磺化聚苯乙烯/壳聚糖复合微球

水滑石@磺化聚苯乙烯微球

纳米金颗粒泡沫包覆聚苯乙烯微球

磁性SiO2/聚苯乙烯无机-有机复合中空微球

磁性SiO2/聚对乙烯基苯磺酸无机-有机复合中空微球

磁性SiO2/聚丙烯酸丁酯无机-有机复合中空微球

内疏水型TiO2/SiO2复合中空微球

中空磁性高分子复合粒子

中空Fe3O4/SiO2@PEG-PLA复合微球

中空磁性Fe3O4/SiO2@CMCS复合微球

中空介孔SiO2微球负载Mn-N-C催化剂

改性聚苯乙烯微球负载纳米铁NZVI-PS

聚苯乙烯/[Ag(NH3)2]+微球

高介电聚苯乙烯微球/石墨烯复合材料

聚苯乙烯微球包覆TiO2粉体

草莓状超疏水微球

改性纳米聚苯乙烯环氧树脂纳米复合材料

多粒径聚苯乙烯微球蛋白石

CdSe反蛋白石结构光子晶体

羧基化改性聚苯乙烯微球

NiO/TiO2/C介孔空心复合材料

核-壳结构PS-SiO2复合微球

空心微球填充环氧树脂复合泡沫材料

改性尼龙微球材料

聚苯乙烯微球改性丙烯酸水性树脂

超支化聚缩水甘油醚修饰磁性微球

聚氨酯/有机刚性微球复合材料PEU/PS

聚乙二醇改性FeO聚苯乙烯复合磁性微球

钴离子掺杂聚多巴胺/聚苯乙烯复合材料

聚苯乙烯/金复合微球

硅烷偶联剂对聚苯乙烯微球

PSt/SiO2复合微球

聚苯乙烯包覆纳米二氧化硅微球

PVA接枝键合聚苯乙烯二乙烯基苯交联微球

微米级多孔聚苯乙烯-二乙烯苯微球

磺化聚苯乙烯/聚苯乙烯油水两亲性异形复合微球

聚苯乙烯微球改性聚氨酯水性树脂

铑掺杂PS@Ag复合结构材料

聚苯乙烯/ZnO复合材料

PS/甲基丙烯酸丁酯(BMA)/ZnO微球粒子

PS/BMA/八甲基环四硅氧烷(D_4)高分子复合材料

PS/ZnO多孔材料

PS/ZnO乳胶粒子

PS/BMA/ZnO乳胶粒子

发射荧光的磁性复合纳米微球

磁性荧光复合纳米生物探针

氨基功能化二氧化硅包覆四氧化三铁磁性荧光复合微球

Fe3O4@SiO2-NH2磁性荧光复合微球

双发射比色荧光纳米微球

Ag@Fe3O4@C-CdTe@SiO2磁性荧光复合微球

双硫腙改性氧化石墨烯/壳聚糖复合微球

石墨烯包裹的PMMA微球改性环氧树脂

无机二氧化硅纳米粒子手性荧光复合微球

硅掺杂Eu3+--PMMA荧光材料

新型基于酚醛和密胺树脂核壳结构复合微球

表面改性碳微球/不饱和聚酯复合阻燃材料

聚磷腈高分子荧光微球

改性荧光SiO2微球

改性时间分辨荧光微球

NiO/TiO2/C介孔空心微球复合材料

PMMA稀土纳米复合材料

共轭聚合物羧基化的荧光微球

改性微球MAO-CPVA

磁性荧光编码微球

苝四羧酸酐/聚丙烯酸包裹SiO2微球

磁性/ZnS量子点复合微球

二氧化钛微球复合光催化剂

PbS包裹PVBC的核/壳结构复合纳米微球

聚合物微球改性聚丙烯复合材料

可膨胀微球填充改性聚丙烯复合材料

3D打印用尼龙微球改性光固化树脂复合材料

空心玻璃微球表面接枝聚合改性复合材料

Ⅱ-Ⅵ族半导体荧光纳米微粒/微球NCs

聚多巴胺超结构微球改性纺织品材料

二氧化硅包裹荧光碳量子点复合微球

磁性微球四氧化三铁表面包覆[Cu3(btc)2]金属有机骨架复合材料

磁性四氧化三铁/导电聚苯胺轻质复合空心微球

四氧化三铁/聚乳酸共聚物磁性复合微球

聚苯乙烯/四氧化三铁磁性高分子复合微球Fe3O4/ps

四氧化三铁/二氧化硅复合微球Fe3O4/sio2

纤维素中空磁性印迹复合微球

PS/Fe3O4(聚苯乙烯/四氧化三铁)磁性高分子微球材料

上述产品齐岳生物均可定制，仅用于科研！

wyf 04.12
