载金纳米粒子介孔二氧化硅的制备方法及应用（PR-AuNPs-MSN）

  负载型金纳米粒子具有催化选择性高、环境友好及条件温和等特征，被广泛应用于空气净化、废水处理、传感器及燃料电池等多个领域。负载型催化剂的性能与结构密切相关，制备方法决定材料的结构，进而影响催化剂的催化特性，因此选择合适制备方法至关重要。制备高活性的催化剂，关键在于要使金纳米粒子高度分散在介孔二氧化硅载体的表面及其孔道结构中。

  近年来，负载型金纳米粒子复合材料的制备方法发展迅速，根据金纳米粒子与介孔二氧化硅的结合方式的不同，通常将制备方法分为三大类:

一种是将金化合物直接吸附或沉积在预先制备好的载体上,然后通过还原剂还原，来制备载金纳米粒子;

**种是预先制备好金纳米粒子,该制备方法可预先控制金纳米粒子的粒径，并能很好的保持金纳米粒子在载体上的形貌;

第三种是在金化合物存在下制备载体，金化合物与载体前身化合物混合，同时制备出金纳米粒子与载体。

下面分别对以上三种制备方法进行简单介绍。预先制备载体的方法

通过该方法将金负载在载体上，主要包括两种方法，一种是浸渍法，另一种是沉淀沉积法。

  浸渍法，顾名思义，就是指先将二氧化硅浸渍在金化合物溶液中，然后经过干燥、灼烧、还原处理，制得载金复合材料。该方法简单易操作，在工业催化剂制备中应用普遍。学者们预先制备了粒径范围在120-200nm的中空介孔二氧化硅微球，并通过浸渍法在介孔二氧化硅微球上负载金银合金，并研究了它的催化性能[7]。该方法制备的金纳米粒子通常活性组分含量较低，针对浸渍法的不足，许多研究者对其进行了改进，发展出阴离子交换法、阳离子交换法和硼氢化钠法等，通过这些方法可得到小粒径、高活性的金纳米粒子复合材料。

  沉淀沉积法以氯金酸为前体，先将载体分散在氯金酸溶液中，搅拌下加入沉淀剂，控制反应温度和 pH，使得到的氢氧化金沉积在二氧化硅表面;然后经过滤、洗涤和灼烧，制得载金纳米粒子复合材料。其中沉淀剂可选用氢氧化钠和尿素，沉淀剂种类和用量会影响金在二氧化硅上的沉积量。

预先制备金纳米粒子的方法

  与其它方法相比，该方法可以预先调节金纳米粒子的大小，该方法又分为两种:一是将预先制备的金纳米粒子直接沉积在载体上，二是在金纳米粒子存在的情况下合成载体，将金纳米粒子包埋于载体中。

  先合成了金纳米粒子，然后通过模板法在其表面包覆一层介孔二氧化硅，制备出金@介孔二氧化硅微球，并研究了溶剂条件和硅源种类对复合微球的结构与自组装的影响。

  在阳离子表面活性剂CTAB溶液中，通过硼氢化钠还原氯金酸制备出纳米金胶体;然后将硅酸钠加入上述金/表面活性剂溶液中，加酸中和后将该凝胶置于100℃下热处理2天;将所得产物洗涤、过滤、干燥并在560℃下煅烧，得到载金纳米粒子二氧化硅，作者还探究了其在水溶液中的催化性能。

同时制备载体与金纳米粒子的方法

  该类方法中常用的是共沉淀法。共沉淀法以氯金酸为前体，将氯金酸溶液与载体的硝酸盐溶液混合均匀，一同加入到Na2CO3溶液中，持续搅拌。在此过程中，载体的硝酸盐前驱体与Na2CO3反应得到氢氧化物或碳酸盐，与氢氧化金一同沉淀下来。后经陈化、过滤、洗涤、干燥和高温焙烧后制得载金纳米粒子复合材料。该方法的缺点是金的负载量要在10%以上才有较理想的催化性能。因为很大一部分的金粒子被包埋在载体的内部而无法与反应物直接接触,这大大降低了金的**活性点数目。另外，该方法较适用于金属氧化物载体，如Fe2O3、ZnO等，在二氧化硅类载体上应用较少。

应用

  载金介孔二氧化硅是当前研究的一个热点，主要应用于两个领域:生物医学领域与催化领域。下面分别从这两个领域对载金介孔二氧化硅的应用进行简单介绍。

生物医学领域

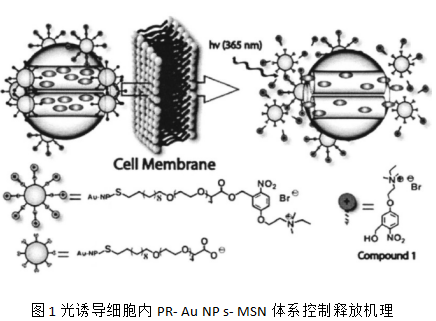

  在制备的介孔二氧化硅纳米球(MSN）上负载有机金纳米粒子(PR-AuNPs)，并将其用于诱导细胞内部抗****紫杉醇的控制释放，如图1所示。研究发现,光敏的AuNPs可以**的堵住介孔二氧化硅的多孔结构，以防止有毒**的释放。而且，在生理条件下，低功率的光照射就可以控制PR-AuNPs-MSN体系中**的释放。该复合材料为设计新型细胞内传递疏水毒性**的载体起重要的指导作用。

催化领域

  使用3-氨丙基三乙氧基硅烷来处理介孔二氧化硅的表面，通过吸附还原法在其介孔的通道中负载纳米金，将其用于一氧化碳的催化氧化。研究发现，金纳米粒子的粒径越小，CO的转化率越高。

  在将单分散的金纳米粒子负载在介孔二氧化硅表面后，将其应用于环己烷的无溶剂有氧氧化。研究发现在金催化剂作用下，不但反应温度降低，反应活性也大大提高。

西安齐岳生物提供各种定制产品服务。可提供定制二氧化硅，可与其他各种活性基团相连。二氧化硅定制材料、纳米二氧化硅载药、纳米二氧化硅-多肽、纳米二氧化硅-氨基酸、纳米二氧化硅-糖、金属包裹二氧化硅、二氧化硅包裹量子点等等

齐岳供应定制产品目录：

镁碳砖用纳米SiO2改性酚醛树脂

纳米SiO2改性航空氟碳涂料

纳米二氧化硅改性LDPE膜

微米二氧化硅改性聚丙烯复合材料

聚丙烯酸酯(PBA)接枝微米级二氧化硅

纳米SiO2改性纯丙乳液

纳米SiO2改性环氧树脂胶粘剂

纳米SiO2改性聚偏氟乙烯离子交换膜

SiO2改性α-Al2O3载体

纳米SiO2改性环氧树脂/双马来酰亚胺/氰酸酯树脂体系(nano-SiO2/EP/BMI/CE)

纳米SiO2改性丙烯酸酯乳液

纳米SiO2改性聚氨酯木器漆漆膜

纳米SiO2改性醇溶性蓖麻油(CO)-聚氨酯树脂

纳米SiO2聚氨酯密封胶

纳米SiO2改性不饱和聚酯树脂

纳米SiO2改性聚乙烯醇涂料

纳米SiO2改性可生物降解材料

纳米二氧化硅改性氰基丙烯酸酯抗菌胶

纳米SiO2改性聚丙烯

可分散性纳米SiO2改性尼龙1010

纳米二氧化硅改性有机硅-环氧防腐涂料

纳米SiO2改性玄武岩纤维涂层浆料

纳米SiO2改性氰酸酯(CE)/聚苯乙烯(PSt)聚合物

纳米SiO2改性PVC/MPC共混膜

纳米二氧化硅改性环氧树脂复合材料

超支化聚酯接枝**二氧化硅改性环氧树脂

纳米SiO2改性聚甲基丙烯酸甲酯(PMMA)透明性

季铵化纳米SiO2改性酚醛树脂

纳米二氧化硅改性水性丙烯酸树脂

纳米二氧化硅改性铜酞菁颜料

纳米SiO2改性稠油**破乳剂

SiO2改性环氧树脂灌封材料

介孔二氧化硅改性硅橡胶

纳米SiO2改性聚氨酯(PU)

纳米SiO2改性低分子环氧树脂

纳米SiO2改性含氟聚氨酯-聚丙烯酸酯分散液

纳米SiO2改性聚合物渗透汽化膜

PVA基复合材料纳米SiO2改性

正硅酸乙酯水解SiO2改性酚醛泡沫

单分散疏水SiO2改性苯丙乳液

二氧化硅改性凹凸棒土/天然橡胶复合材料

纳米SiO2改性壳聚糖纤维

SiO2改性含氟丙烯酸酯乳液

纳米SiO2改性大豆蛋白/聚乙烯醇复合薄膜

纳米二氧化硅改性磺甲基酚醛树脂

纳米SiO2改性天然胶清橡胶

纳米SiO2改性PVDC涂膜材料

二氧化硅改性分子筛

气相二氧化硅改性热塑性聚酰亚胺薄膜

纳米二氧化硅SiO2改性环氧涂层

纳米SiO2改性PMMA

纳米SiO2改性生物降解复合薄膜

纳米SiO2改性木薯淀粉/PVA/壳聚糖薄膜

气相二氧化硅改性水性聚氯酯涂层剂(SiO2/PU)

硅烷化纳米SiO2改性酚醛泡沫

纳米SiO2改性酚醛树脂(PR1~PR6)

绿色环保型纳米SiO2改性丙烯酸乳液

纳米 SiO2改性氟碳防锈乳液

纳米SiO2改性聚四氟乙烯复合材料（SiO2-PTFE）

硬脂酸(SA)功能化包覆纳米二氧化硅(SiO2)粒子

纳米SiO2改性聚对苯二甲酸丁二醇酯(PBT)复合材料(PBT/SiO2和PBT/SA-纳米SiO2)

纳米二氧化硅改性水性聚氨酯固化剂

核壳型纳米SiO2改性含氟聚丙烯酸酯乳液

纳米二氧化硅改性聚醋酸乙烯乳液

SiO2改性CPVC/PVDF/PMMA复合材料

zl 04.09
