西安齐岳生物是一家生物公司，供应超分子材料：冠醚，环糊精，杯芳烃，杯吡咯，杯咔唑，葫芦脲，柱芳烃，环芳烃，卟啉，酞菁，大环内酯，环肽，环番，咔咯，轮烷，索烃，C60，环状席夫碱，大环多胺，金刚烷衍生物等各种复杂定制产品。

RGD多肽靶向的锌掺杂四氧化二铁纳米颗粒的制备方法：

(1) DMSA- -Zno. Fe2.O4 NPs 的制备:

把FeSO,●(NH) 2S04●6H20和ZnSO,溶解在20ml的水里,使得前体达到1. 73X10 3mol Fe*+ and 2. 67X 10mol Zn'2+ 的目的;其次,把10ml油酸、10ml水和1g NaOH混合,在常温下磁力搅拌直到得到均匀的溶液;再者,把前体Fe”和Zn2+倒进该均匀溶液中,搅拌几分钟以后，混合溶液变成深棕色;把该溶液转移进50ml反应釜中,密封, 230度加热15个小时;反应结束以后,冷却至室温,产品沉积在釜底,用环已烷溶解取出纳米颗粒;再把乙醇加入容有纳米颗粒的环己烷中,沉淀出纳米颗粒,纳米颗粒再用乙醇反复洗数次;颗粒表面的有机表面活性剂用二巯基丁二酸(DMSA)在60°C水浴机械搅拌12 小时，重复两次交换,得到DMSA包裹的锌掺杂的超顺磁四氧化三铁纳米颗粒,该纳米颗粒能够彻底溶解在水相中;

(2) c (RGDyK) -DMSA- Zno. Fe2.cO4 NPs 的制备:

取EDC和NHS溶解在PBS缓冲液中(PH=7.4，0.05M)中,并用0.2M的盐酸调解PH;把上述溶解加入到一-定量的DMSA-Zno. Fex.04 NPs 中,并超声10 分钟,室温下反应;将混合物用PBS缓冲液(PH=7.4， 0. 01M)磁分离洗涤3次以除去多余的EDC和NHS,将活化后的DMSA-Zno.Fe2.c04NPs重新分散在PBS缓冲液中;把c(RGDyK)溶解在PBS缓冲液中,并加入到以上活化后的DMSA-Zno. ,Fe2. .04 NPs 溶液中,室温反应;混合物用PBS缓冲液(PH=7.4，0. 01M)磁分离洗涤3次以除去多余的游离抗体,重悬于PBS(0. 01M, pH7.4) 中,4"C保存。

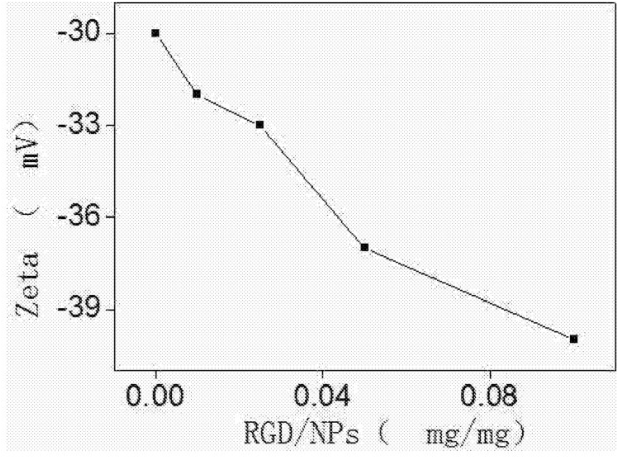

图1为实施例各所制备的纳米颗粒的Zeta电势图。其中,随着加入的RGD量的增加,Zeta电势逐渐降低,这主要是因为连接上的RGD的天冬氨酸的负电荷所致。

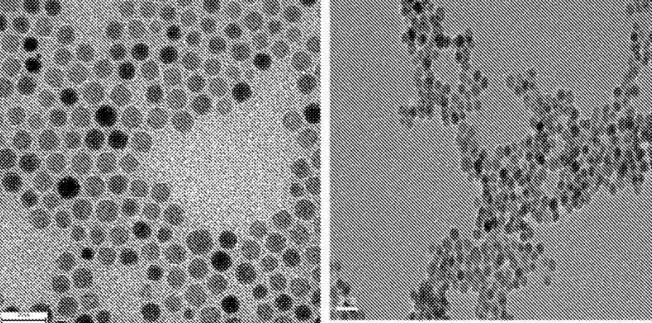

图2为实施例1所制备的纳米颗粒的透射电子显微镜图。其中左图是DMSA- Zng. Fe2. .0, NPs,右图是RGD- DMSA- -Zno. Fe2cO4 NPs.

西安齐岳生物提供环肽相关定制产品目录：

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于其他用途，axc,2020.03.08
