磁性氧化铁纳米粒子(IONPs)以其独特的磁性、高度的生物相容性和易于合成等特点，在生物医学领域的应用受到广泛关注。离子被组装成更大的超结构，用来改变这些粒子的性质和功能。例如，离子束聚类可以改善MRI造影剂的产生，改变磁流体热疗时的热产生，改变药代动力学和生物分布。然而，IONP的聚集导致了组装的**异质性。

结合DNA纳米技术，特别是DNA折纸技术，已经成为一种强大的方法用来编程定制一、二、三维纳米结构。这些结构可以与许多其他纳米尺度的组件以一种通用的方式连接，以指导物种之间的排列和相互作用。DNA折纸已经被用于研究金纳米粒子、有机荧光团、量子点和蛋白质之间的相互作用。因此，DNA“折纸”是构建离子组装的良好平台在这项工作中，通过图示如何通过改变离子的数量和间距来调整MRI造影剂的产生效率，证明了这些特性的变化是可以动态调节的，以及该技术应用于生物传感的可能性。

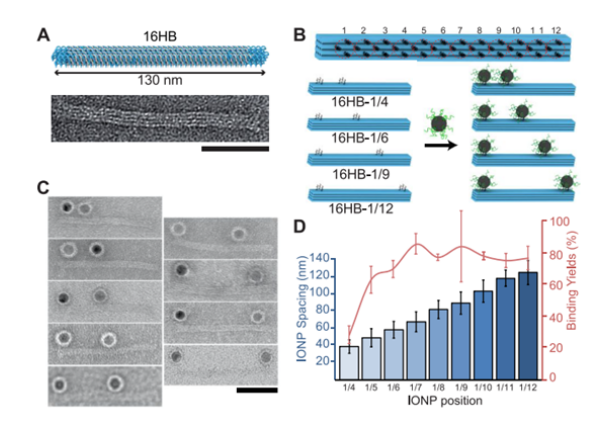

图1 16HB-IONP结合和控制IONP间距的原理图。(A) 16 Helix Bundle (16HB)模型，显示支架(蓝色)和短纤维(灰色)束(顶部)和代表性TEM图像(底部)。DNA折纸棒由16个双螺旋组成，排列在一个尺寸为10 nm×10 nm×130 nm的4×4方晶格(16个螺旋束，或16HB)上(图1A)。此外，在16HB的一端添加了四股含有poly-A的延伸物，以方便与用于纯化的polyT涂层聚合物珠结合。(B) 16HB的示意图，显示捕获的DNA延伸排列产生12个结合位点(顶部)。只有在特定的位点上，含有延伸物的短纤维束的选择性结合才能使离子束沿16HB(底部)分布在不同的位置。(C)具有代表性的TEM图像显示16HB，其中2个结合离子位于位置1和位置4-12。(D)包含2个结合离子的16HBs的中心到中心的粒子间距(蓝色图表)，以及正好包含2个结合粒子的16HBs的产率(红色线条)。结果以两个独立实验的平均相对标准偏差表示。

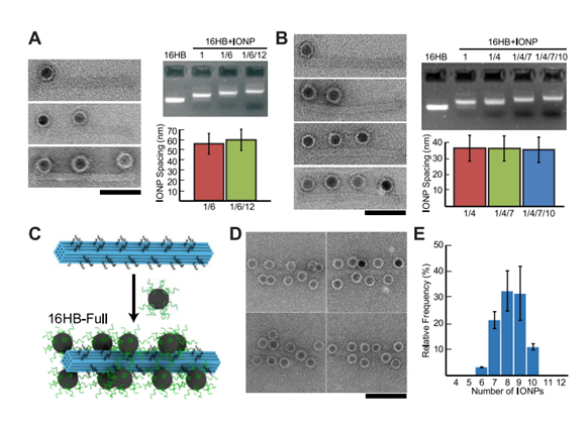

图2 IONP离子数的控制。A-B)代表TEM图像(左),琼脂糖凝胶电泳(右上角),并计算16HB的中心粒子间距(右下角)，其设计各包含一个结合位点。A)1-3粒子在结合位点1/6/12 55纳米间距大概为55n m或B) 1-4粒子在结合位点1/4/7/10包含35纳米间距。C)包含全覆盖的16HB示意图，所有4个表面的24个结合位点(16HB-Full)，有利于离子的高密度覆盖。D)16HB-Full束缚于15nm离子的代表性TEM图像。E)基于结合粒子数的16HB-Full种群分析。

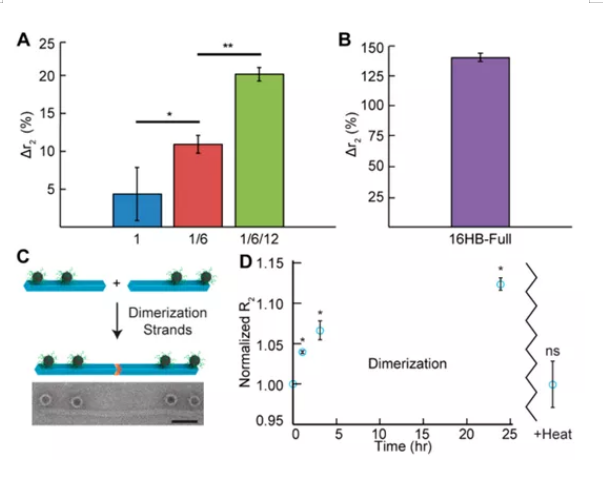

图3 16HB上组装IONPs离子的T2弛豫率的调整。(A) 伴随加热和自由IONPs的释放，T2弛豫率随结合粒子数的变化(蓝色，1;红色,2;绿色，3)。(B)含有8 IONP的16HB-Full+IONP结构T2弛豫率变化。(C) 16HB-IONP二聚的示意图(上)和代表性TEM图像(下)，允许离子/结构数量的实时切换。(D)加入或不加入二聚链的16HB2(1/6)-IONP样品随时间的相对T2弛豫率变化，加入二聚链的样品随时间的变化R2增大。16HB载体的热变性和游离离子的释放对样品没有影响。

通过改变DNA“折纸棒”上的结合位点的位置，展示了对装配内离子的数量和间距的前所未有的控制，粒子间的间距在35到120纳米之间，一个表面上附着4个粒子。通过在16HB表面添加结合位点来达到8−9颗粒的大组装尺寸，这代表了使用该系统组装尺寸的上限。然而，使用替代的DNA纳米结构设计，如线框结构或来自DNA砖的大型组件，提供了进一步增加结合离子数量的机会，从而潜在地增加了T2弛豫增强。随着离子数量的增加，T2的弛豫率增加，这与理论预测一致。最后，作者发现DNA折纸二聚体的动态装配可以用来驱动T2的动态变化。该技术可用于指导离子的复杂排列的组装，以进一步研究IONPs组织与T2弛豫率增强的关系，以及研究其他功能效应，如磁流体热疗和磁场引导的体内行为。此外，动态和/或刺激响应DNA元件的结合为利用DNA折纸结构和离子的组合进行体外和体内生物传感试验提供了可能性。这一策略是对先前较大的IONP团簇粗装配工作的一种补充技术，提供有关相关增强机制的更多详细信息，为今后IONP团簇的设计提供参考。最后，离子结合到DNA纳米结构中，使得MRI成为一种追踪这类新型纳米颗粒的手段。

西安齐岳生物科技有限公司有自己的独立有机合成实验室，可以自主生产合成各种无机纳米材料，我们可以合成从零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料，以及他们的氧化物或碳化物及复合定制材料等等，我公司自产的产品纯化纯度高达98%+以上并可以提供液相图谱来佐证纯度，并且提供相关技术指导服务。

相关产品

Fe304磁性纳米粒子(磺化Fe3O4-S03HMNP)

环糊精修饰磁性纳米四氧化三铁

羧甲基-β-环糊精功能化的四氧化三铁磁性纳米复合物

聚多酚包覆的磁性纳米颗粒

蛋白质磷酸化修饰磁性纳米颗粒

血小板衍生的囊泡与膜蛋白包裹四氧化三铁磁性纳米颗粒（MNs）

四氧化三铁纳米颗粒负载的氧化石墨烯量子点复合材料Fe-GQDs

壳聚糖磁性氧化石墨烯纳米复合材料（Fe3O4@SiO2/GO/CS/MPTS）

聚合物包裹的上转换纳米粒子/超小颗粒四氧化三铁纳米复合物

有机氧化硅包裹四氧化三铁的纳米颗粒

氧化钆包裹四氧化三铁磁性荧光纳米

聚谷氨酸稳定的磁性氧化铁纳米颗粒

PDA包裹四氧化三铁磁性纳米颗粒

碳酸钙包裹聚多巴胺载药磁性纳米颗粒

聚酰胺胺树枝状大分子修饰的酒石酸氢钠包裹的四氧化三铁磁性纳米颗粒

脂质体包裹四氧化三铁磁性纳米颗粒（Fe3O4）

Fe3O4-Au磁性复合纳米颗粒

APTES修饰Fe3O4纳米粒子

聚多巴胺修饰磁性四氧化三铁微纳米颗粒

一氧化氮修饰四氧化三铁磁性纳米颗粒

活性氧敏感四氧化三铁磁性纳米颗粒

白藜芦醇包裹四氧化三铁磁性纳米颗粒

壳聚糖修饰氧化铁/三氧化二铁磁性纳米颗粒

柠檬酸修饰的磁性氧化铁纳米颗粒

多聚赖氨酸修饰的氧化铁磁性纳米颗粒

透明质酸钠HA包裹的超磁性氧化铁纳米粒子(HASPION)

氨基修饰的磁性纳米氧化铁

apts 修饰的氧化铁磁性纳米颗粒

马-三氧化二铁磁性纳米颗粒

葡聚糖修饰的超顺磁性氧化铁纳米颗粒

链霉亲和素修饰的四氧化三铁纳米颗粒

羧基化三氧化二铁

细胞膜包裹的磁性纳米颗粒(gCM-MNs)

淀粉-聚甲基丙烯酸甲酯-聚乙二醇丙烯酰胺包覆Fe3O4磁性纳米粒子

紫杉醇包裹Fe3O4磁性纳米颗粒

树突状聚合物缀合的氧化铁纳米颗粒

PEG-PAMAMs修饰谷氨酸缀合的Fe3O4纳米颗粒

RGD修饰磁性氧化铁纳米颗粒

核酸适体修饰的磁性纳米颗粒

阳离子多赖氨酸修饰磁性氧化铁纳米粒颗粒

PEG化磁性氧化铁造影剂

二肉豆蔻酰磷脂酰胆碱修饰的氧化铁纳米粒子

红细胞膜包裹磁性介孔二氧化硅纳米颗粒

离子液体改性磁性纳米颗粒

蛋白质包被的磁性纳米颗粒

聚乙二醇化胆红素包覆的氧化铁纳米颗粒

非蛋白化合物KGN接枝到超顺磁性氧化铁（USPIO）复合材料

万古霉素修饰的Ag包被的磁性纳米颗粒

zzj 2021.3.5
