实验部分

1、试剂

溴丁烷,无水乙醇,二氯甲烷,浓硫酸，氟硼酸纳，无水硫酸镁,硅酸四乙酯和硝酸均为分析纯，N-甲基咪唑为工业纯,使用前需减压蒸馏,溴丁烷为分析纯,使用前用浓H2SO4洗涤三次,再用蒸馏水洗涤,用无水MgSO4干燥过夜,减压蒸馏.蒸馏水.

离子液体的合成

1-甲基-3-丁基咪唑四氟硼酸盐的合成:取15.0 g甲基咪唑和16.3 g溴丁烷,加入100 mL三口烧瓶中,在60 ℃油浴上回流5 h.然后冷却至室温,加入50 mL蒸馏水溶解,再用15 mL二氯甲烷洗涤三次,除去未反应的溴丁烷,再往洗涤过的水溶液中滴加20 mL溶有14.7g的 NaBF4的水溶液,在室温下搅拌24 h.所得溶液再用20 mL二氯甲烷萃取三次,萃取后的二氯甲烷溶液再用蒸馏水洗涤三次,洗涤后的二氯甲烷溶液用无水硫酸镁干燥过夜,然后在30℃下蒸去溶剂,再在100 ℃下减压蒸馏2 h,即得1-甲基-3-丁基咪唑四氟硼酸盐。

离子液体中二氧化硅纳米颗粒的制备

取10 mL离子液体和4 mL硅酸四乙酯加入50 mL 的单口烧瓶内,搅拌下,滴加1%的硝酸溶液,调节溶液的pH至7.0，反应3 h;然后在50℃减压条件下旋转蒸发,除去溶液内的水和反应过程中产生的酯,即得离子液体中的二氧化硅纳米颗粒.

红外表征

图1为离子液体的红外光谱图,由图谱可知:3161 cm-1和3 114cm-1为环上C一H键伸缩振动的特征吸收;2 964 cm -1,2 934 cm-1和2877 cm-1是烷基链上C—H键伸缩振动的特征吸收;1572 cm-1,1 467 cm-1和1 286 cm-1是环伸缩振动的特征吸收;1 058 cm-1是BF4-伸缩振动的特征吸收;此结果与文献值吻合,说明合成的离子液体为1-甲基-3-丁基咪唑四氟硼酸盐.

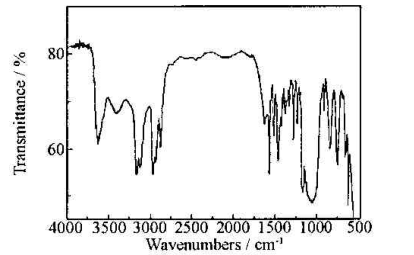

图1离子液体的红外光谱图

电镜分析

将样品分散于水中,然后转移到喷碳铜网上,风干后在JEM-2010透射电子显微镜下拍摄透射电镜照)(图2),由图可知:合成的纳米颗粒分散性好,颗粒分布较均匀,粒径在30 nm左右.

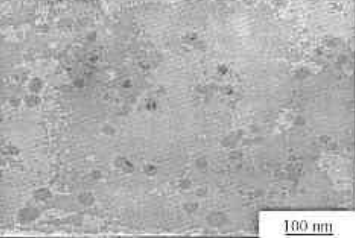

图2二氧化硅纳米颗粒的透射电镜图

在1-甲基-3-丁基咪唑四氟硼酸盐离子液体中合成了二氧化硅纳米颗粒,并对其摩擦学性能进行了评价,结果表明,添加有二氧化硅纳米颗粒的离子液体具有较好的润滑性能,且二氧化硅纳米颗粒能**的提高离子液体的载重负荷.

西安齐岳生物提供各种定制产品服务。可提供定制二氧化硅，可与其他各种活性基团相连。二氧化硅定制材料、纳米二氧化硅载药、纳米二氧化硅-多肽、纳米二氧化硅-氨基酸、纳米二氧化硅-糖、金属包裹二氧化硅、二氧化硅包裹量子点等

齐岳供应相关定制产品：

纳米二氧化硅修饰蒙脱土粒子

SiO2修饰的ZnO纳米多孔薄膜复合电极

POSS修饰二氧化硅核壳型色谱固定相

新型金纳米颗粒修饰二氧化硅纳米片

热炭化的氧化铝和纳米二氧化硅双重修饰多孔炭

纳米二氧化硅修饰的氧化石墨烯/环氧树脂复合材料

树杈状分子印迹二氧化硅修饰氧化铟锡

二氧化硅修饰的多球腔碳材料

二氧化硅修饰层状硅酸盐粉体

二氧化硅修饰疏水性半导体量子点

聚亚甲基蓝/纳米二氧化硅复合膜修饰电极(PMB-nano-SiO2/GCE)

掺杂12硅钼酸的二氧化硅薄膜修饰

纳米二氧化硅和二氧化钛复合薄膜(TiO2/SiO2)

碳氟基团修饰的疏水微孔二氧化硅膜

乙烯基修饰的微孔二氧化硅膜孔

表面修饰的有机-无机杂化微孔SiO2膜

三氟丙基修饰的有机-无机杂化二氧化硅膜

透明质酸修饰的介孔二氧化硅包覆金纳米棒

十三氟辛基修饰的疏水有机-无机杂化二氧化硅膜孔

CeO2修饰SiO2担载CuIr双金属催化剂(CuIr/SiO2)

介孔SiO2表面的氨基修饰

氨基嫁接介孔(ATES)弘氨基丙基三乙氧基硅烷ATES-SiO2

十七氟癸基修饰的有机-无机杂化二氧化硅膜

壳聚糖表面修饰的SiO2负载Ni-B非晶态合金

金属钯修饰的负载型聚酰亚胺-二氧化硅杂化膜(Pd-PI-SiO2)

zl 03.04
