一维非晶态Co-Pt合金纳米线有序阵列的制备说明（含各种检测图谱）

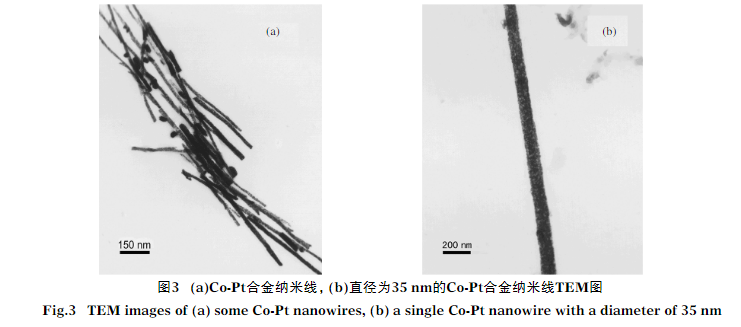

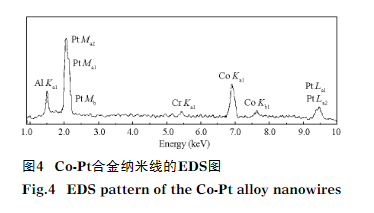

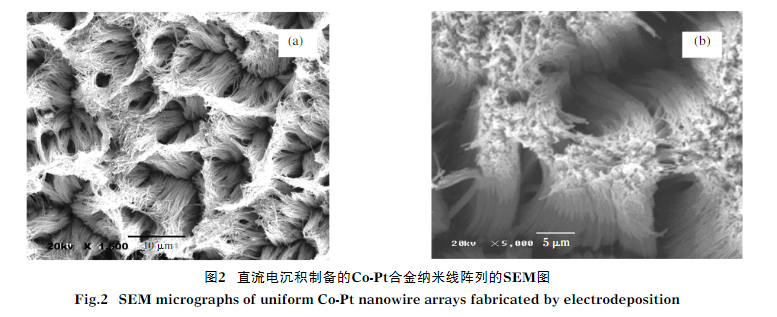

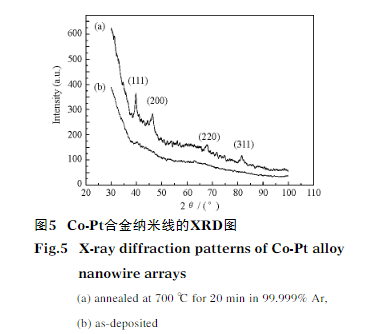

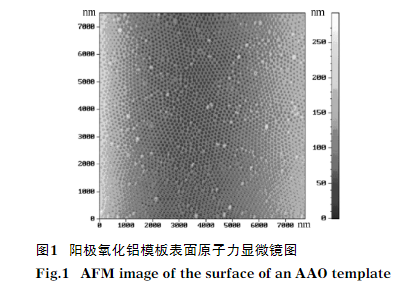

通过直流电沉积方法，以多孔阳极氧化铝(AAO)为模板，在室温下成功制备出一维非晶态Co-Pt合金纳米线有序阵列. SEM和TEM分析表明：纳米线长度均约10 μm，直径35 nm；纳米线在阳极氧化铝模板孔内互相平行. XRD结果表明，制备的纳米线为非晶态结构，经过700 ℃退火处理后则转变为面心立方(FCC)多晶结构.

采用VSM(振动样品磁强计)对退火处理前后样品的矫顽力和剩磁比进行研究，结果表明：当外加磁场与纳米线平行时，非晶态Co-Pt合金纳米线的矫顽力高达1700 Oe，剩磁比为0.83，表现出明显的垂直磁各向异性；而退火处理则使其的磁学性质消失. 退火前后不同的磁学性质源于其不同的微观结构. 非晶态的Co-Pt合金纳米线由于无磁晶各向异性竞争，进而使得由纳米线一维形态引起的形状各向异性起主导作用，使其显示了很好的垂直磁各向异性；而多晶样品由于磁晶各向异性与形状各向异性竞争，导致矫顽力和剩磁比迅速降低.

结论：

通过直流电沉积法在多孔阳极氧化铝模板中成功制备出非晶态结构Co-Pt合金纳米线阵列.磁学性质测试表明，由于样品为非晶态结构,形状各向异性起主导作用，因而具有明显的垂直磁各向异.性,和高达1700 Oc的矫顽力.退火处理使样品结晶化为面心立方的多晶结构，的磁学性质随着样品的结晶化而消失.

温馨提醒：仅供科研，不能用于人体实验（zhn2021.03.03）
