研究者们以HR-肽-Zn2+络合物作为牺牲交联剂，丙烯酸酯封端的四臂聚乙二醇为形成共价键的交联剂制得水凝胶HN-PHn（n=1,3和6；图1），其中HN-PH6的吸水率低，压缩性好。在~1.6 Hz的频率下对HN-PH6水凝胶进行压缩或拉伸循环100次，水凝胶未被破坏。

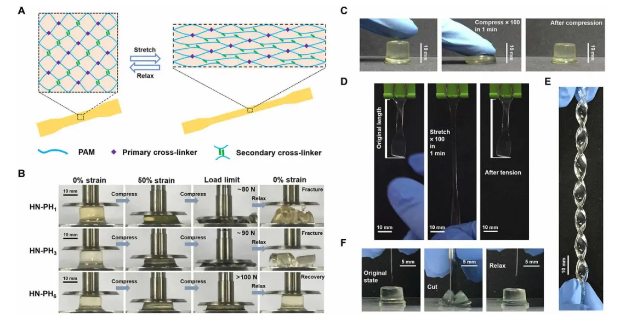

图1 由肽-Zn²⁺配位复合物交联制备的HN-PH_n水凝胶的结构和性能。（A）不同水凝胶的网络结构示意图。（B）水凝胶在一个压缩-松弛循环下的光学图。（C）HN-PH6水凝胶在极端压缩条件下的光学图。（D）HN-PH₆凝胶在极端拉伸条件下的光学图。（E）HN-PH₆凝胶扭成螺旋状的光学图。（F）锋利刀片对HN-PH₆凝胶进行压缩并放松后的光学图。

HN-PH₆水凝胶的断裂伸长率、杨氏模量和韧性远高于HN-PH₃和HN-PH₁水凝胶（图2）。应力-应变循环曲线中，HN-PH₆水凝胶的滞后效应比HN-PH₁和HN-PH₃均小，表明该凝胶的回复速率快。在HN-PH₆凝胶的负载-卸载循环图中，不同循环几乎重合，表明该凝胶的回复速率快。多尺度本构理论（图3）进一步证明协同作用使得水凝胶具有突出的机械性能。

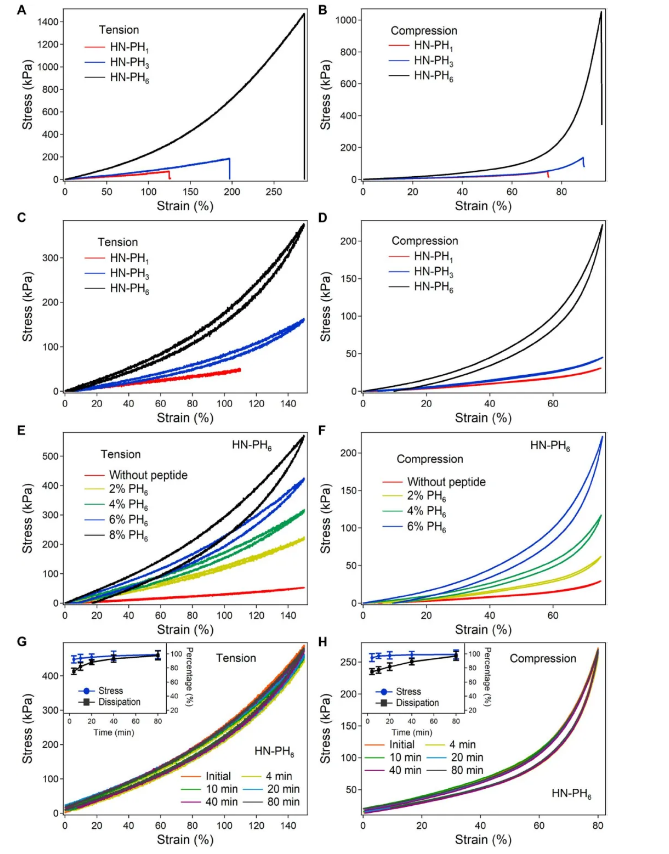

图2 HN-PH_n凝胶的机械和快速回复性能。

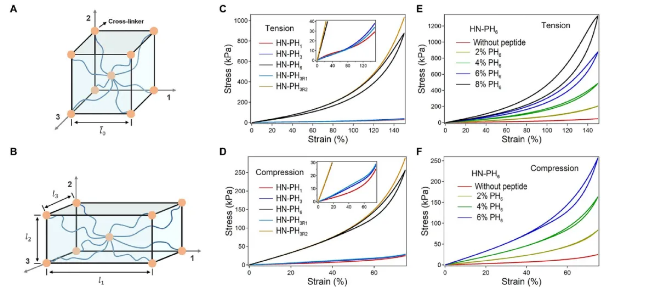

图3 水凝胶的机械响应的理论计算

相关产品目录：

黏土基纳米复合水凝胶

PVA/PAA/BC复合水凝胶

CMCS/PNIPA/粘土纳米复合水凝胶

聚乙烯醇PVA基复合水凝胶

聚丙烯酰胺/改性纳米纤维素晶体(NCC)纳米复合水凝胶

壳聚糖/液晶(CS/LC)复合水凝胶

PVA/季铵盐壳聚糖复合水凝胶

Poly(甲基丙烯酸-N,N-二甲氨基乙酯(DMAEMA)-co-4-乙烯基吡啶(VP)/Fe3O4纳米复合水凝胶

聚乙烯醇(PVA)与聚丙烯酸(PAA)复合水凝胶

聚(N-异丙基丙烯酰胺-co-甲基丙烯酸-β-羟乙酯)/粘土纳米复合水凝胶(P(NIPA-co-HEMA)/clay)

聚乙烯醇(PVA)/蚕丝(Silk)复合水凝胶

细菌纤维素(BC)/聚乙烯醇(PVA)双网络复合水凝胶

基质金属蛋白酶-2(MMP-2)-2敏感型聚乙二醇(fourarmedPEG-Ac)复合水凝胶

聚(N-异丙基丙烯酰胺)/黏土纳米复合水凝胶(PNIPA/Clay)

海藻酸钙/羧基化多壁碳纳米管(CaAlg/CMWCNT)复合水凝胶

壳聚糖/聚乙烯醇(CS/PVA)复合水凝胶

硅酸钙-海藻酸钙(CaSiO-CaAlg)复合水凝胶

聚(3,4-乙撑二氧噻吩)-聚苯乙烯磺酸(PEDOT-PSS)水凝胶

聚乙烯醇(PVA)/纳米羟基磷灰石(HA)复合水凝胶

甲基丙烯酸一丙烯酰胺共聚网络P(AAm-co-MAA)/聚苯胺(PANI)复合水凝胶

纤维素/聚谷氨酸(BC/PGA)复合水凝胶

SA/CS/GT三元复合水凝胶微球

聚乙烯醇(PVA)/白炭黑(WCB)复合水凝胶

细菌纤维素(Bacterial Cellulose, BC)基复合水凝胶

细菌纤维素/聚乙烯醇/聚乙二醇(BC/PVA/PEG)复合水凝胶

海藻酸钠(SA)/氧化石墨烯(GO)复合水凝胶

魔芋葡甘聚糖(KGM)/黄蓍胶(GT)复合水凝胶

多孔纳米羟基磷灰石(n-HA)/Ⅰ型胶原(Ⅰ-Col)/聚乙烯醇(PVA)复合水凝胶

聚丙烯酰胺/2-丙烯酰胺-2-甲基丙磺酸/氧化石墨烯(PAM/AMPS/GO)纳米复合水凝胶

P(丙烯酸-co-丙烯酰胺)/细菌纤维素P(AA-co-AM)/BC复合水凝胶

聚丙烯酸(PAA)/蒙脱土(MMT)复合水凝胶

yyp2021.2.23
