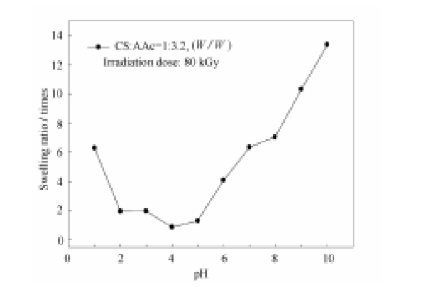

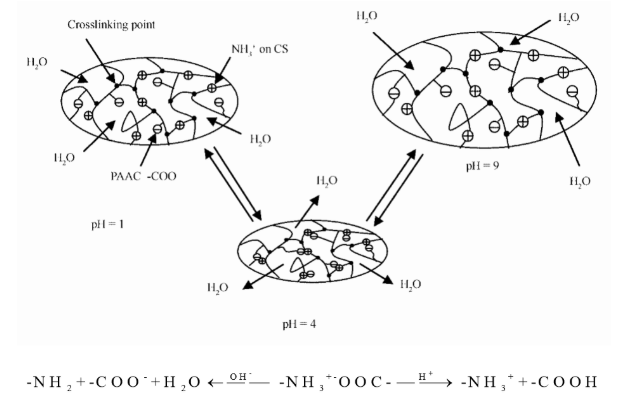

cS/ PAAc 1 : 3.2的水凝胶在不同pH条件下的平衡溶胀率如图1所示。在pI=1—2时，水凝胶溶胀溶胀率随pH 增大而减小，当pH>5时，水凝胶的溶胀率随pH的增大而增大;而在pH 2—5 范围内溶胀率较小，且当 pI=4时出现*低值，溶胀率不足1倍。其溶胀机理示意如图2所示。

在强酸性条件下，聚丙烯酸中的大部分羧基都以—COOH形式存在，—NH3+和一COO―之间的相互作用被酸破坏了，所以此时水凝胶由于壳聚糖上铵根和水作用而迅速溶胀。当pH达到4左右时（弱酸性条件)，一NH3+和一cOO―通过离子作用形成紧密的聚电解质复合物，因而大大限制了它的溶胀能力，Hu等也报道了类似的结果。然而，随着pH 的继续上升，一方面聚丙烯酸的离子化程度不断增加，其溶胀率随着渗透压和静电斥力的增大而增大。另一方面壳聚糖的氨基-NH2及聚丙烯酸的羧基一cOO-与水形成的氢键作用也增大，于是其溶胀率不断增大。

                                        图1

                                                              图2

相关产品目录：

聚吡咯/聚乙二醇二丙烯酸酯(PPy/PEGDA)复合高分子水凝胶

PEGDA双网络水凝胶

DNA水凝胶

环糊精改性的纳米银水凝胶

聚氨基酸水凝胶

聚蔗糖水凝胶

RGD肽修饰的壳聚糖水凝胶

IGF-1C结构域修饰的壳聚糖水凝胶

双重交联海藻酸钠/N-α-戊二酸壳聚糖水凝胶

载BMP-2多肽P24的巯基化壳聚糖水凝胶

超分子材料Fc-PNW\Fc-Phe-OH水凝胶

半互穿网络纳米杂合水凝胶

聚苯胺/碳纳米管杂合水凝胶

壳聚糖基复合水凝胶

明胶—羧甲基壳聚糖基水凝胶

壳聚糖水凝胶定制

共价交联的肝素/海藻酸盐水凝胶

PCLA-PEG-PCLA温致水凝胶   三嵌段共聚物(PCLA-PEG-PCLA)

壳聚糖/海藻酸钙/活性短肽复合水凝胶

甜菜碱修饰壳聚糖的多糖水凝胶

多糖水凝胶

交联壳聚糖水凝胶

壳聚糖/阴离子表面活性剂复合水凝胶

以氧化透明质酸为交联剂的壳聚糖多肽衍生物自交联水凝胶

BMP-2多肽修饰的纳米径基磷灰石/明胶复合水凝胶

可注射角蛋白/壳聚糖复合水凝胶

yyp2021.1.25
