一种基于Mn-N的亚胺基共价有机骨架与Mn基金属-有机骨架（COF/Mn-MOF）-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

为了达到性能优化的目的，两种组分之间的紧密互连杂交是非常理想的，这可能导致进一步的形态调整并随之提高性能。考虑到COF中的有机基团也可能与MOF中的金属离子发生配位作用，作者设计了一种具有花状形态的COF/Mn-MOF杂交结构，它不同于原始的COF或Mn-MOF。与MOF和COF的新活性位点相比，复合材料具有很强的协同效应。在N/S共掺杂碳的情况下，也可以得到具有优良电化学性能的中空或核壳结构的MnS微球。

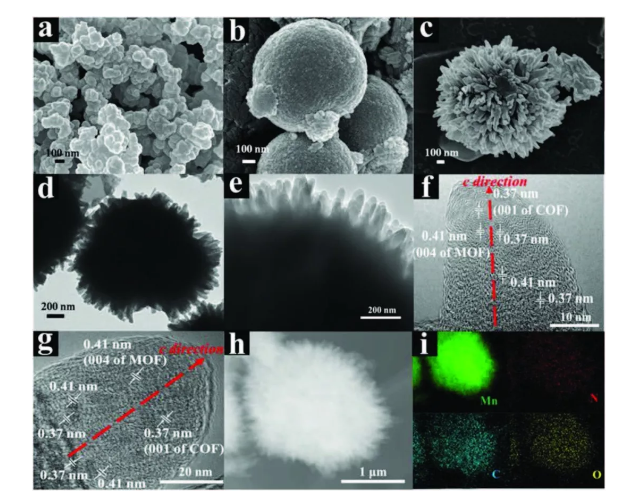

图1a，b的SEM显示了层状堆积COF（80~100 nm大小）和Mn-MOF微球体（直径0.9 μm）。然而，COF/Mn-MOF为花状形态，花瓣呈棒状，平均直径≈1.5 μm（图1c，d）。值得一提的是，当COF和MOF的摩尔比发生变化时，无法观察到均匀的花状微球形态。图1e-g中的高分辨透射电子显微镜（HRTEM）图显示花状复合材料花瓣边缘的几个晶格条纹（Mn-MOF的（004）面为0.41 nm，COF的（001）面为0.37 nm）。由于Mn-MOF与COF相邻层间的互连杂交，使得COF沿c方向的层间距增大，从而导致晶格条纹比原始COF（0.35 nm）大。图1h，i中元素分布图可以确定元素Mn，N，C，O分布均匀，进一步确定了COF和Mn-MOF的**互连模式。

相关产品：

PAE-COFs共价有机骨架材料

COFs-JUC-505-COOH聚芳醚类共价有机骨架材料

COFs-JUC-505-NH2聚芳醚类共价有机骨架材料

三维卟啉共价有机框架材料, 卟啉基三维COFs

荧光芘三维COF共价有机骨架材料

功能化三维COFs

双孔COFs材料COF-BABD-DB

双孔COFs材料COF-BABD-BZ

导电性共价有机骨架材料TTF-COF

拓扑结构的三维Py-COF

荧光三维共价有机骨架材料COF
