聚集诱导发射（AIE）活性光敏剂与黑磷纳米材料结合的复合纳米片（BP@PEG-TTPy）-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

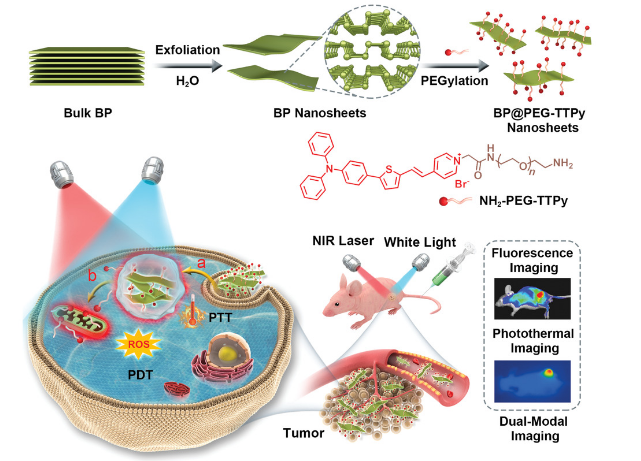

NH2-PEG-TTPy的结构如图1所示，由于具有正电荷的吡啶部分和聚乙二醇胺（PEG-NH2）片段，具有良好的水溶性。此外，其在固态下的荧光量子产率为10%，比水溶液（0.5%）高约20倍，显示出**的AIE特性。然后将NH2-PEG-TTPy嵌入黑磷（BP）表面，直接生成所需的纳米材料BP@PEG-TTPy（图1），以及以PEG-NH2为原料制备了BP@PEG纳米片作为对照。

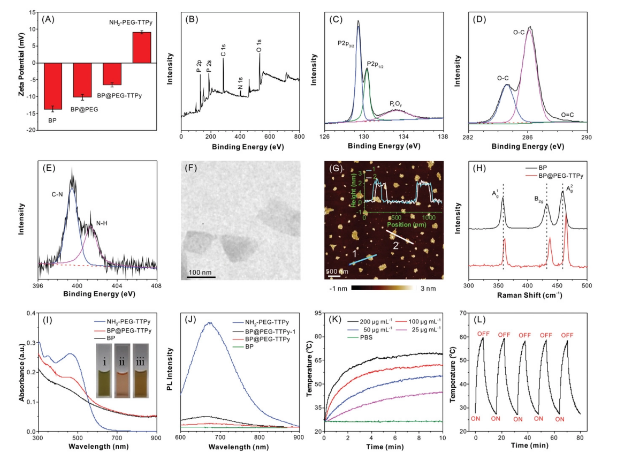

图2 A）样品的Zeta电位。

B–E）x射线光电子能谱BP@PEGTTPy：分别是测量、P2p、C1s和N1s光谱。BP@PEG-TTPy的F）TEM和G）AFM图像。H）样品的拉曼光谱。I）样品的紫外-可见-近红外光谱。J）样品的荧光光谱。浓度：NH2‐PEG‐TTPy（4 mg mL−1），BP@PEG-TTPy‐1（50µg mL−1的BP NSs，4 mg mL−1的NH2‐PEG‐TTPy），BP@PEGTTPy（100µg mL−1 BP纳米片，4 mg mL−1 NH2‐PEG‐TTPy）和BP纳米片（100µg mL−1）。激发波长：488nm。K）在808nm近红外激光照射下，不同BP浓度的PBS中的BP@PEG-TTPy的光热加热曲线。L）在PBS中BP@PEG-TTPy的光热稳定性，使用808 nm近红外激光，进行5次开/关辐照循环。

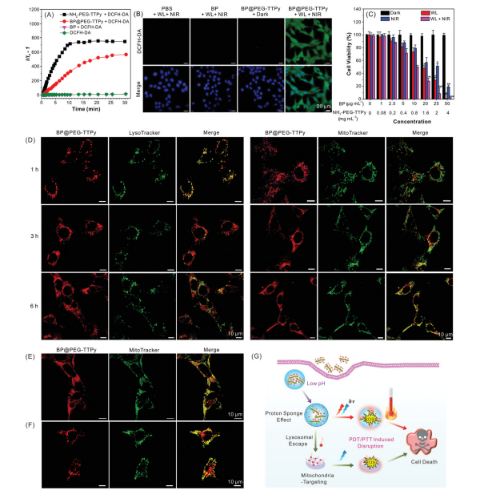

BP@PEG-TTPy的光学性质。在PBS中的BP@PEG-TTPy具有从紫外到近红外的吸收带。另外，其发射波段很宽，很大强度位于672nm处（图2J）。在PBS中的BP@PEG-TTPy在808nm近红外激光照射下显示了浓度和功率密度相关的温度变化行为。在较低BP@PEG-TTPy浓度（含100µg mL−1BP纳米片）下辐照10min，温度可**达到61℃。光热转换效率（η）为28.9%。在用808nm近红外激光（1W cm−2）照射五个周期后，在循环过程中温度没有明显变化，显示出较高的光稳定性。在808nm近红外激光（1W cm−2）和/或白光（WL）辐照下， NH2-PEG-TTPy和BP@PEG-TTPy（2mg mL-1）的活性氧生成在30分钟内分别达到753和575倍的增强（相对于纯BP纳米片），显示活性氧生成。
