氧化石墨烯负载铁酞菁( GO-FePc) 及其涂层材料的制备-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

您当前所在位置：首页 > 宣传资料 > 多孔纳米

产品分类

多孔纳米

无机纳米

氧化石墨烯负载铁酞菁( GO-FePc) 及其涂层材料的制备

发布时间：2020-12-23 作者：axc 分享到：

西安齐岳生物供应酞菁铁、酞菁铜、酞菁钴、酞菁铝、酞菁镍、酞菁钙、酞菁钠、酞菁镁、酞菁锌等金属配合物，卟啉铁、卟啉铜、卟啉钴、卟啉铝、卟啉镍、卟啉镁、卟啉锌等等产品，我们有自己的实验室及科研人员，我们提供的所有产品均可定制，纯度98+

金属酞菁具有 18π 电子的平面大环结构，具有共轭 π 键［15，16］，稳定性较好，而在苯环上引入磺酸、硝基、羧基等官能团，能够增加金属酞菁的反应活性形成酞菁衍生物，拓宽酞菁的应用领域［17－21］。采用金属酞菁衍生物修饰 GO，一方面能够增加 GO 的溶解性，另一方面由于都存在平面共轭大 π 键结构，能够形成 π -π 堆积作用，增加了涂层的致密性，提高了涂层的防腐蚀性能。

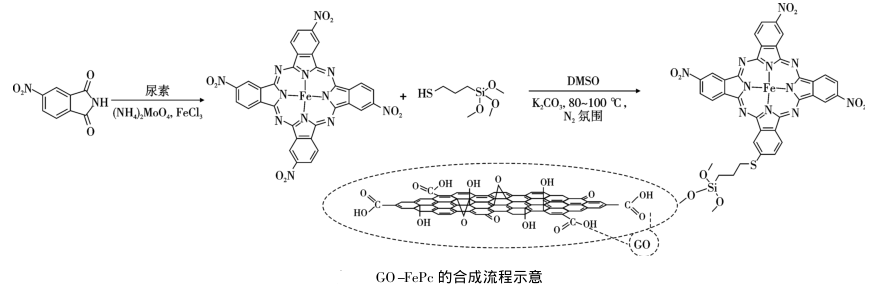

氧化石墨烯负载铁酞菁( GO-FePc)的合成方法：其合成主要分2 步: 第 1 步是以 4 -硝基邻苯二甲酰亚胺、三氯化铁和尿素为原料，钼酸铵为催化剂采用固相法制备了四硝基铁酞菁( FePc) ，然后以无水二甲基亚砜为溶剂、在 N 2 氛围下采用 γ -硫丙基三甲氧基硅烷对其进行修饰制备了硅烷修饰的铁酞菁( S-FePc) ; 第 2 步是运用共混法，在 DMF 溶剂 N 2 氛围下把 S-FePc 负载到 GO 的表面，获得黑色粉末状的GO-FePc 复合材料。图 1 为 GO-FePc 的合成流程示意。

氧化石墨烯负载铁酞菁(GO-FePc)涂层的制备：先将 Q235 基材用不同型号的砂纸打磨成镜面后依次用去离子水和乙醇清洗，并将基材依次泡入丙酮和乙醇溶液中，超声除油; 然后用10%HCl 除 Ca2+，最后用去离子水冲洗、室温干燥; 用毛刷将涂料涂刷于基材的待测表面，待其表面均匀无气泡后放入干燥箱中，于 60 ℃ 干燥 12 h，得 GO -FePc 涂层，涂层干膜厚度控制在( 120±5) μm。进行盐雾试验时，将 GO -FePc 涂料刷涂在试样的测试面，将 E -44、107 胶和固化剂 T-31 均匀涂刷于试样的非测试面( 待测面的背面和 4 个侧面) 。
