卟啉（Porphyrins）是一类杂环大环有机化合物。它具有平面共轭结构，立体结构的多样性可见光区消光系数大优良的光电性能良好的稳定性和生物相容性。因此在化学传感、生物医药、仿生催化、光电器件等领域得到了广泛的应用。
二维的金属有机骨架（Metal Organic Frameworks MOFs）材料是最近几年发展起来的一种多孔材料，由于其类分子筛的性质以及较大的比表面积，孔径的选择性和对目标检测物的富集作用，使MOFs材料在发光、分离、储存、催化、传感器及生物化学等领域有广阔的应用前景。
目前，MOFs/卟啉荧光复合材料的制备方法主要是通过高温水热法来合成，其制备过程耗时比较长、产率低、温度对复合材料形貌有很大的影响、反应过程易产生副产物。
一种H-MOF-5/TCPP荧光复合材料的制备方法，具体按以下步骤进行：
步骤1:制备H-MOF-5纳米片：分别称取硝酸锌70mg、对苯二甲酸17mg、N-聚乙烯吡咯烷酮40mg和十二酸20mg溶于5mL的N- N二甲基乙酰胺中，在120℃的温度下水热反应30min；冷却至室温，在10000rpm转速下离心10min，用乙醇洗涤次 后，在50℃的温度下真空干燥3h，制得H-MOF-5纳米片；
步骤2:称取0.036g步骤1）制得的H-MOF-5纳米片，溶于5mL乙醇溶液中，超声10min，得混合溶液；
步骤3：在搅拌的条件下，将0.01g5,10,15,20-四(4-羧基苯基)卟啉（TCPP）加入步骤2）所得的混合溶液中，搅拌使卟啉完全溶解，室温下继续搅拌8h，得混合物；
步骤4：将步骤3所得的混合物在转速10000rpm的条件下离心5min，分离出产物，乙醇洗涤产物三次并离心，然后在50℃ 的温度下真空干燥3h，制得H-MOF-5/TCPP荧光复合材料。

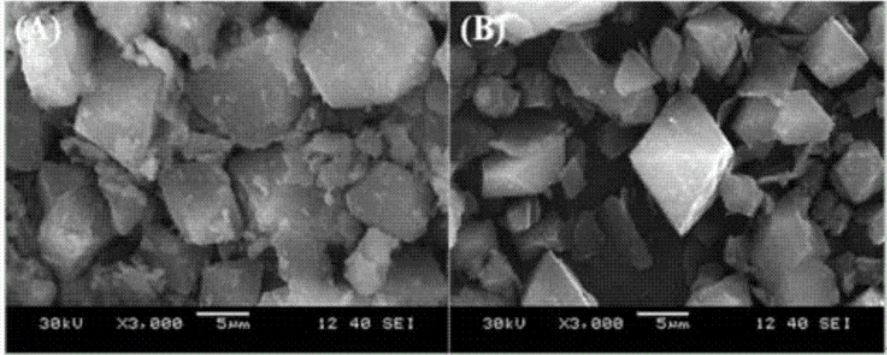

MOF-5纳米片
本**制备方法将卟啉分子负载在H-MOF-5纳米片上，防止了卟啉分子的聚集，提高了卟啉分子的水溶性与荧光性能，并保持了复合前后材料形貌的一致性。制得的H-MOF-5/TCPP荧光复合材料的多孔结构及较好的敏感性使其在荧光传感器方面有着重要的作用。并且复合材料显示出了很好的水溶性以及较强的荧光性能，有望用于荧光传感器的构建。
三维金属卟啉COFs(3D-PdPor-COF,3D-NiPor-COF)
荧光三维COF(3D-Py-COF)~3和光敏三维卟啉COF(3D-Por-COF和3D-CuPor-COF)
强荧光卟啉基聚酰亚胺类COFs材料PI-COF 201和PI-COF 202
铁卟啉基的二维COF材料(COF_(p-Fepor NH2-BTA))
温馨提示：
西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体**、**开发、和其他商业用途，如有购买方或第三方采购我公司的产品用于**、**开发或商业用途，购买方或第三方将承担所有法律责任，我公司也将追究其法律责任,本文所发布的文章均为促进同行的交流与学习。axc
齐岳微信公众号
官方微信
库存查询
