硼烯线缺陷的混合和周期性自组装-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

图1a显示了硼在UHV中的Ag（111）上沉积后的亚单层氮烯的STM图像。明亮的点对应于通常存在作为少数物种borophene生长后的小颗粒硼1，2，13。由于STM成像的地形和电子结构的卷积，所述borophene岛屿显示为这些成像条件下的凹陷，与先前的报道一致1，2，13。对于沉积在表面21和氮化金属表面22上的金属的亚单层覆盖，还观察到原子薄岛结构。

但是，这些岛要么是与基底的合金，要么是与基底共价键合的，这与硼烯和银基底之间较弱的非共价相互作用不同。在STS（d I / d V）图（图1b）中，同一区域的borophene岛被更清楚地区分为亮域。在440至470°C的底物生长温度下，始终观察到两个不同的硼烯相，分别对应于HH浓度为v = 1/6和1/5的v 1/6和v 1/5结构（v = n / N，其中 Ñ是户对一否则三角晶格的数目Ñ晶格位点）1，2，13。补充图1给出了硼烷在更宽的温度范围内生长的温度相关性，该图显示了随着生长温度从350°增加到500°，硼烷从v 1/6到v 1/5的逐渐过渡。C。DFT计算显示这两个相具有相似的化学势，因此具有相似的热稳定性（v 1/ 6，-6.359 eV原子–1；v 1/ 5，-6.357 eV原子–1（补充图2）），与先前的研究一致3，4。

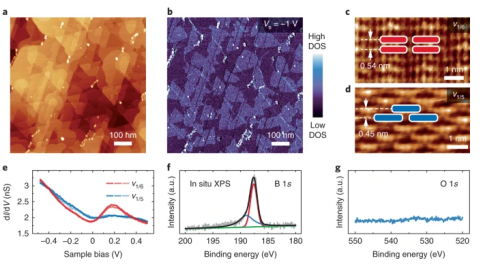

图1：原始的硼烷在Ag（111）薄膜上的生长。

a，b，生长在Ag（111）上的硼苯的态密度（DOS）的大规模STM形貌（a）和STS图（b）。c，d，v 1/6（c）和v 1/5（d）硼芬片的原子分辨率STM图像，行间距分别为0.54±0.03 nm和0.45±0.02 nm。e，在v 1/6和v 1/5硼芬片的不同位置拍摄的六个STS光谱显示出金属行为。f，g，B 1的原位XPS光谱s（f）和O 1 s（g）的核心水平表明原始的硼烷生长。STM偏置电压（V s）在a和b中为–1 V，在c中为–0.35 V，在d中为–1.2V 。au。

图2a显示了STM形貌的空间导数图（图2b），该图更清楚地显示出较大的borophene岛由v 1/6和v 1/5薄片组成，蓝色和红色表示各自的线缺陷箭头（辅助图3中提供了放大的图像以支持此分配）。在该线缺陷v 1/6片类似于的砖壁结构v 1/5片，这表明相边界的分配。该相混合示意性地显示在图2c中，其中v 1/6v 1/5和v 1/5分别被涂成红色和蓝色，相应的线缺陷被涂成蓝色和红色。这些线缺陷的其他图像在补充图4中提供。尽管线缺陷的密度相对较高，但在300 K处相同区域的STS映射显示出最小的对比度（图2d）。DFT计算证实了线缺陷的金属性质（补充图5），这意味着在室温下对金属硼苯的电子性能的影响最小。

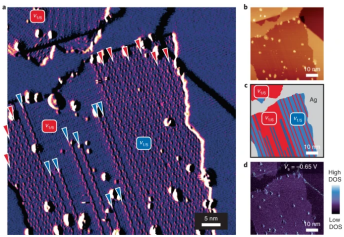

图2：硼苯中存在线缺陷。

a，b，borophene岛的STM形貌（b）的派生图像（a）显示出平行线缺陷的存在。的v 1/6和v 1/5 borophene区标记，和它们各自的线缺陷是由蓝色和红色箭头头部指出。c，基于a中的图像，在v 1/6（红色）和v 1/5（蓝色）硼苯甲结构域中线缺陷的分布的示意图。线缺陷的颜色相反。d，相同区域的STS图显示了在borophene片内的最小电子对比度。V s = –0.65 V in b和d。

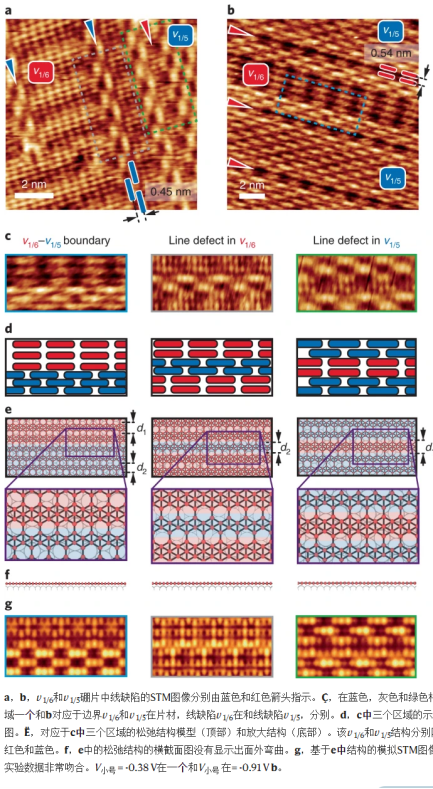

原子分辨的STM图像如图3a，b所示，其中v 1/6和v 1/5的线缺陷分别由蓝色和红色箭头指示。在线缺陷v 1/6（v 1/5）片材由交错（对齐）蓝色（红色）所示矩形表示3A，3B，和表明线缺陷在v 1/6域类似于单元的v 1/5片，反之亦然。此外，线缺陷在v 1/6和v 1/5中的行间间距薄板为0.45±0.02 nm（表示为d 2）和0.54±0.03 nm（表示为d 1），与v 1/5和v 1/6薄板相匹配。

产品供应列表：

产品名称	CAS号
Ti3C2-MXenes	12316-56-2
Ti3C2 透明薄膜	12316-56-2
锰离子插层MXene Ti3C2	12316-56-2
超大尺寸的Ti3C2纳米片（>10μm）	12316-56-2
氮化多层Ti3C2	12316-56-2
多层Ti3C2 mxene原位负载纳米银	12316-56-2
S原位掺杂mxene	12316-56-2
单层胶体溶液 Ti3C2 MXenes材料	12316-56-2
自支撑膜材料 Ti3C2 MXenes材料	12316-56-2
单层大尺寸(>5微米)Ti3C2 -mxene 胶体溶液	12316-56-2
单层小尺寸（小于100nm） Ti3C2 水溶液	12316-56-2
单层Ti3C2 乙醇胶体溶液	12316-56-2
Ti3C2 MXenes材料单层胶体DMF溶液	12316-56-2
黏土材料 Ti3C2 MXenes材料	12316-56-2
风琴状Ti3C2 MXenes材料	12316-56-2
Ti2C-MXenes	12316-56-2
超大尺寸的Ti2C纳米片（>10μm）	12316-56-2
Ti2C MXenes材料单层胶体DMF溶液	12316-56-2
单层小尺寸（小于100nm） Ti2C 水溶液	12316-56-2
单层大尺寸(>5微米)Ti2C -mxene 胶体溶液	12316-56-2
单层Ti2C 乙醇胶体溶液	12316-56-2
单层胶体溶液 Ti2C MXenes材料	12316-56-2
风琴状Ti2C MXenes材料	12316-56-2
Mo3C2-MXenes材料	12316-56-2
Cr2C-MXenes材料	12316-56-2
V2C-MXenes	12316-56-2
超大尺寸的V2C纳米片（>10μm）	12316-56-2
V2C MXenes材料单层胶体DMF溶液	12316-56-2
单层小尺寸（小于100nm）V2C水溶液	12316-56-2
单层大尺寸(>5微米)V2C -mxene 胶体溶液	12316-56-2
单层V2C 乙醇胶体溶液	12316-56-2
单层V2C 胶体水溶液 -MXenes材料	12316-56-2
风琴状V2C MXenes材料	12316-56-2
Nb4C3-MXenes 材料	12316-56-2
Ti2N-Mxenes材料	12316-56-2
Nb2C-MXenes	12316-56-2
超大尺寸的Nb2C纳米片（>10μm）	12316-56-2
Nb2C MXenes材料单层胶体DMF溶液	12316-56-2
单层Nb2C 乙醇胶体溶液	12316-56-2
单层小尺寸（小于100nm） Nb2C 水溶液	12316-56-2
单层大尺寸(>5微米)Nb2C -mxene 胶体溶液	12316-56-2
风琴状Nb2C MXenes材料	12316-56-2
单层Nb2C 胶体水溶液 -MXenes材料 - 50ml	12316-56-2
风琴状Ta2C-MXenes材料	12316-56-2
风琴状V4C3 MXenes材料	12316-56-2
风琴状Ta4C3 MXenes材料	12316-56-2
氮掺杂mxenes	12316-56-2
氮化mxene Ti2C-N	12316-56-2
氮化mxene Nb2C-n	12316-56-2
氮化mxene V2C-N	12316-56-2
氮化mxene Ti3C2-N	12316-56-2
多层全氯基团MXene	12316-56-2
多层全氯V2C材料- MXene	12316-56-2
多层全氯Ti2C材料- MXene	12316-56-2
多层全氯Nb2C材料- MXene	12316-56-2
多层全氯Ti3C2材料- MXene	12316-56-2
MXene柔性薄膜	12316-56-2
MXene复合高导电	12316-56-2
MXeneTi3C2复合纳米银线薄膜	12316-56-2
MXene 50% V2C薄膜	12316-56-2
MXene 50% Ti3C2薄膜	12316-56-2
MXene Ti2C薄膜	12316-56-2
MXene Ti3C2薄膜	12316-56-2
MXene V2C薄膜	12316-56-2
MXene Ti3C2Tx柔性膜	12316-56-2
MXene复合纳米碳薄膜	12316-56-2
全羟基基团MXene	12316-56-2
全羟基MXene—V2C	12316-56-2
全羟基MXene—Ti2C	12316-56-2
全羟基MXene—Ti3C2	12316-56-2
全羟基MXene—Nb2C	12316-56-2
单层mxene材料	12316-56-2
单层Ti2SnC 胶体水溶液 -MXene材料	12316-56-2
单层胶体水溶液 Nb2C MXenes材料	12316-56-2
单层V2C胶体水溶液 -MXenes材料	12316-56-2
单层Ti3C2 乙醇胶体	12316-56-2
单层Ti3C2 DMF 胶体溶液	12316-56-2
单层材料粉末 Ti2C MXenes材料	12316-56-2
Co 原位掺杂 Ti3ALC2 材料	12316-56-2
Fe原位掺杂 Ti3AlC2 材料	12316-56-2
Mn原位掺杂 Ti3ALC2 材料	12316-56-2
S原位掺杂Ti3AlC2 MAX材料	12316-56-2
球形Ti3AlC2-MAX材料	12316-56-2
Cu原位掺杂 Ti3alC2 材料	12316-56-2
MAX 靶材	12316-56-2
Ti3siC2 max相靶材	12316-56-2
Ti3alC2 max相靶材	12316-56-2
Ti3AlC2/Cr2AlC靶材厚度3-5mm	12316-56-2
Ti3AlC2-MAX	12316-56-2
99.7% TI3AlC2 粉末材料	12316-56-2
Ti3AlC2 MAX材料	12316-56-2
V4AlC3-MAX 材料	12316-56-2
Ta4AlC3-MAX 材料	12316-56-2
Ta2AlC-MAX 材料	12316-56-2
Cr2AlC-MAX 材料	12316-56-2
Ti3AlCN-MAX 材料	12316-56-2
Ti2AlN-MAX 材料	12316-56-2
Nb4AlC3-MAX 材料	12316-56-2
Mo2Ti2AlC3-MAX 材料	12316-56-2
Mo2Ga2C-MAX 材料	12316-56-2
Nb2AlC3-MAX材料	12316-56-2
MoAlB-MAX 材料	12316-56-2
Mo2TiAlC2- MAX 材料	12316-56-2
Ti2AlC-MAX 材料	12316-56-2
Ti2SnC-MAX 材料	12316-56-2
Ti3GeC2-MAX材料	12316-56-2
Mo3AlC2-MAX材料	12316-56-2
Mn2AlC-MAX 材料	12316-56-2
Nb2AlC-MAX 材料	12316-56-2
V2AlC-MAX材料	12316-56-2
Mn3AlC2-MAX 材料	12316-56-2
Ti3SiC2-MAX材料	12316-56-2
TiVAlC-MAX 材料	12316-56-2
ScAl3C3-MAX 材料	12316-56-2
Ti4AlN3-MAX材料	12316-56-2
mxene墨水	12316-56-2
MXene 粘性水性油墨	12316-56-2
mxene改性导柔性印刷电路导电高附着力好	12316-56-2
泡沫ni负载mxene	12316-56-2
泡沫镍负载mxene-v2c	12316-56-2
泡沫镍负载mxene-nb2c	12316-56-2
泡沫镍负载mxene-Ti3C2	12316-56-2
类mxene风琴状TMDS-Ti2Se	12316-56-2
MXene气凝胶	12316-56-2
MAX相陶瓷Ti3AlC2	12316-56-2
三元层状陶瓷Ti2SnC MAX相化合物	12316-56-2
Ti3SiC2 陶瓷MAX相化合物	12316-56-2
Ti2AlC陶瓷MAX相化合物	12316-56-2
Nb4AlC3陶瓷MAX材料	12316-56-2
Ti2SC陶瓷MAX相材料	12316-56-2
Cr2AlC 陶瓷MAX相薄膜材料	12316-56-2
MAX相Ti3SiC2材料	12316-56-2

1.销售价格低廉（大部分产品价格是国外的50%甚至更低）

2.售后有保证（如果有任何质量问题可以退换货）

3.提供，可以用其他基团修饰偶联**小分子/多糖

温馨提示：西安齐岳生物供应产品仅用于科研，不能用于人体

wyf 11.11

上一篇：RGD肽修饰的pH响应型中空介孔二氧化硅纳米粒子

下一篇：钨酸钆负载超薄二维MXene材料

库存查询
