提供一种广泛pH范围内可水溶且具有长周期细胞示踪性能的具有聚集诱导发光特性的羧化壳聚糖纳米荧光探针及其制备方法。

具有聚集诱导发光特性的羧化壳聚糖纳米荧光探针的制备方法，包括如下步骤：

1)将粘均分子量为1万-100万、乙酰度5％-20％、羧化度20％-60％的羧化壳聚糖分散于DMSO中，在50-65℃下溶胀12-48h，再向该溶液中加入含异硫氰酸酯官能团的TPE分子(TPEITC)，TPEITC与壳聚糖中氨基的摩尔比为1％-20％，反应24-48h，获得溶液A；

2)向溶液A中加入四氢呋喃，四氢呋喃与溶液A的体积比为10，搅拌均匀后静置至溶液分层，去除上清液，离心，所得沉淀物用适量无水乙醇超声分散20min，离心，将沉淀用三蒸水溶解，得到溶液B；

3)将溶液B装入截留分子量为3500的透析袋中并置于三蒸水中透析4-5天，冻干，获得的羧化壳聚糖(TPE-NCS)；

4)将步骤3)的羧化壳聚糖溶于体积分数为1％的醋酸溶液中，得到羧化壳聚糖溶液C；

5)配制质量分数为1-40％的多聚磷酸钠溶液，将多聚磷酸钠溶液以溶质质量比为1：5的比例滴加入溶液C，即：使得多聚磷酸钠与TPE-NCS质量比为1:5，剧烈搅拌0.5-1h，离心，去除上清液，加入适量三蒸水，获得具有聚集诱导发光特性的羧化壳聚糖纳米荧光探针。

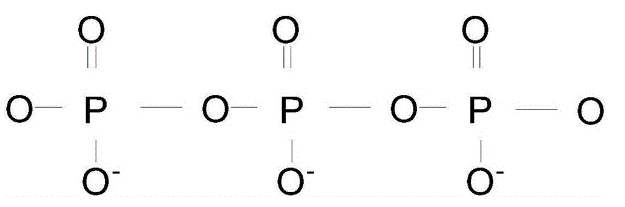

本**通过将四苯基乙烯(TPE)荧光分子标记到羧化壳聚糖链上得到具有AIE特性的TPE-NCS，再利用多聚磷酸钠将TPE-NCS进行离子交联，从而制得具有聚集诱导发光特性且水溶液中分散均匀的纳米荧光探针(TPE-NCS NPs)。本**得到的TPE-NCS分子式如图1所示，多聚磷酸根结构式如图2所示，产物TPE-NCS NPs的TEM如图3所示。

四苯基乙烯（TPE）及其衍生物具有聚集诱导发光特性，在光电材料等领域应用前景广阔。

西安齐岳生物提供功能化的四苯乙烯(TPE)及其衍生物有以下：

TPE分子的衍生物TPE-CH_2Br

聚合物PSBF-BT

聚合物PSBF-QX,PSBF-TPE

PTPA-BT

酪氨酸功能化四苯乙烯(TPE-Tyr)

生物素化的四苯乙烯（TPE-Biotin）

TPE-[P(DMA-stat-DAA)]

TPE发光基团引入P(DMA-stat-DAA)共聚物

具有交联诱导温敏性能的自修复水凝胶的合成厂家

蓝绿色荧光支链的超支化白光OLED聚合物PFTPE-Rx
