英文名称:DUT-5

　　英文同义词:DUT-5;DUT-5(Al)

　　CAS号:1207564-79-1

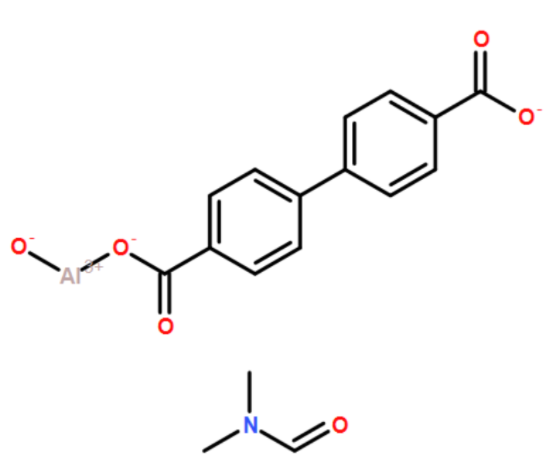

　　分子式:C17H15AlNO6

　　分子量:356.29

　　DUT-5(al)及其合成方法及应用。

　　1.本**属于吸附剂材料领域，具体涉及微波合成金属有机骨架材料dut5(al)及其合成方法和应用。

　　2.全氟辛烷磺酸(pfos)和全氟辛酸(pfoa)通常被认为是最具代表性的全氟和多氟烷基物质(pfas)。由于其独特的疏水性和疏脂性理化特性，已广泛应用于表面活性剂、杀虫剂、消防泡沫和工业生产。pfos和pfoa具有持久性、生物积累性和毒性，甚至潜在的致**性。pfos和pfoa对生态环境和人类健康构成潜在威胁。pfos及其盐、pfoa及其盐和与pfoa相关的化合物已被列入《斯德哥尔摩公约》。根据中国生态环境部的要求，禁止生产、流通、使用和进出口全氟辛烷磺酸及其盐和全氟辛酸。pfos和pfoa广泛存在于饮用水、地下水、雨水、湖水和废水中。因此，pfos和pfoa在开发水环境中的处理技术非常迫切。

　　3.目前已经研究了许多去除pfos和pfoa的技术，如吸附、膜处理和生物技术。吸附技术被广泛认为是处理pfos和pfoa最**和可行的方法。到目前为止，活性炭、分子痕迹聚合物、阴离子交换树脂等作为去除水中pfos和pfoa的吸附剂。然而，这些材料和方法存在成本高、可用性有限、再生问题和潜在环境不友好等缺陷。

　　4.金属有机框架材料(metalorganicframeworks、mofs)因其多孔性、大比表面积、结构和功能多样性而在众多材料中脱颖而出，并广泛应用于气体分离等领域。传统的mof合成方法是水热/溶剂热法，但耗时长，效率低。因此，合成mofs需要**可控的方法，目前很少有mofs用于去除水中pfos和pfoa的公开报道。

　　5.本**的目的是提供微波合成金属有机骨架材料dut5(al)及其合成方法和应用。本**验证了微波合成dut5(al)不仅效率高，而且提高了dut5(al)去除pfos和pfoa的效率。

　　6.为实现上述**目的，本**采用以下技术方案：本**提供了微波合成金属有机骨架材料dut5(al)方法，包括以下步骤：将联苯二甲酸溶解在n、n、二甲基甲酰胺中，然后加入al(no3)39h2o搅拌均匀，混合溶液进行微波反应，在反应过程中，以10°c/min20°c/min的加热速率加热至120°c140°c，继续反应1h

　　2h，反应结束后，反应液通过冷却离心、收集沉淀、洗涤、干燥，得到金属有机骨架材料dut?5(al)。

　　7.此外，联苯二甲酸与al(no3)3?9h2o的质量比为1:1?2。

　　8.此外，微波反应过程中的微波功率控制在200w。

　　9.**方法包括以下步骤:0.484g联苯二甲酸溶于60mln、n、二甲基甲酰胺(dmf)，再加入0.968gal(no3)3?9h2o，磁力搅拌30min后，将混合溶液转移到聚四氟乙烯的微波反应管中，用微波合成仪进行微波反应，控制微波功率为200w，以20°c/min的升温速率升温至120°c，继续反应1h，反应结束后，反应液冷却至室温，4000r/min离心15min，收集沉淀，用dmf和甲醇洗涤沉淀2~3次，放入真空干燥箱中，80°c干燥，获得金属有机骨架材料dut?5(al)。

　　10.本**还提供了制备微波合成金属有机骨架材料dut5(al)的dut5(al)。

　　11.本**还提供了dut5(al)在制备吸附剂中用于去除水环境中的全氟和多氟烷基物质。

　　12.此外，金属有机骨架材料dut5(al)可单独用作吸附剂，或与阴离子去除剂一起制备成吸附剂。

　　13.此外，吸附剂的使用方法为：吸附剂的使用方法为：取水环境中含有全氟和多氟烷基物质的溶液，将溶液ph值调整至3~4.83，加入吸附剂，在25°C~30°C下恒温振荡5h~24h。

　　14.此外，吸附剂与溶液的质量体积比为1:4~6。

　　15.此外，吸附剂的使用方法为：取25ml，含pfos或pfoa浓度为30mg/l的水环境溶液，用0.1mol/lhcl或naoh溶液调整水环境溶液ph值为3，加入5mg吸附剂，25°C恒温，150r/min振荡10h。

　　16.此外，吸附剂还包括阴离子去除剂;阴离子去除剂包括cl去除剂、so42去除剂和co32去除剂中至少有一种。

　　17.此外，吸附剂可以回收至少4次。

　　18.此外，全氟和多氟烷基是全氟辛烷磺酸和全氟辛酸。
