AAO二元孔模板的制备过程(图解)
借助两个薄层作为屏障层堵住孔道,使得两组孔道能够被单独地控制。利用此模板,制备了二元纳米阵列,并拓展为多元纳米阵列,实现了阵列尺寸、形状以及孔间距离的高度可控性。此外,他们利用二元纳米阵列制造出光电极、晶体管、等离子体器件,其性能都比由单一组分构成的器件更加优越。

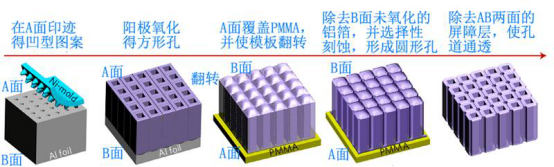

AAO二元孔模板的制备过程
通过压印的方法在铝箔的A面印迹上凹型图案,接着对其进行阳极氧化,得到方形孔。然后,将A面覆盖以PMMA,翻转模板,除去B面未被氧化的铝箔,并选择性刻蚀,在B面形成圆形孔道。除去AB两面的屏障层,就得到通透的AAO二元孔模板。

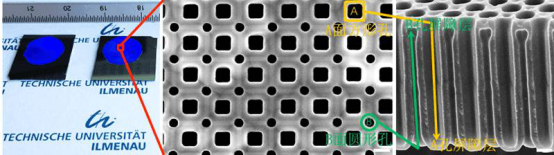

AAO二元孔模板的照片及SEM图
由SEM图可以看出,A孔与B孔都具有均一的尺寸,且在孔道末端有屏障层。这种屏障层可以防止孔通透到模板的另一端,因而可以实现A孔与B孔的尺寸与形貌可以被单独控制而互不影响。

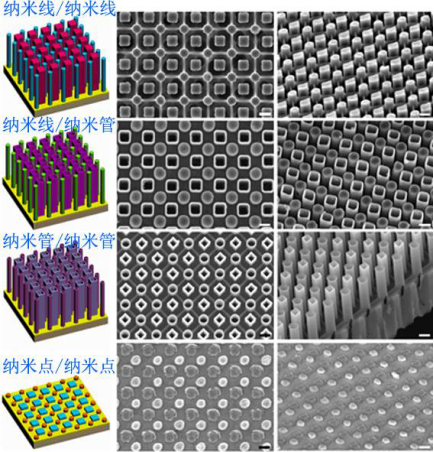

基于AAO二元孔模板制备的纳米阵列
基于此模板,结合成熟的合成技术,例如电沉积法和原子层沉积法,研究人员能够合成大面积的由不同材料组成的不同形貌的纳米阵列。

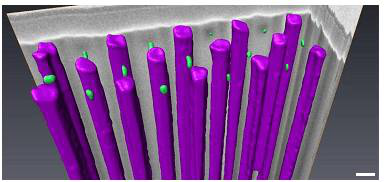

AAO模板的三维重构图。
采用电镜进一步对AAO二元孔模板的形成机理进行了研究,结果发现这种二元孔结构的生长来源于电场辅助溶解与塑性流动的共同作用。

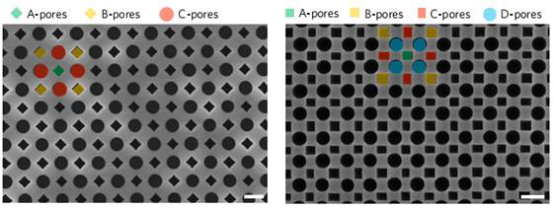

三元孔及四元孔AAO模板
采用相同的生长机理,将二元孔模板扩展为多元孔模板,并能使其拥有更多的几何形状。

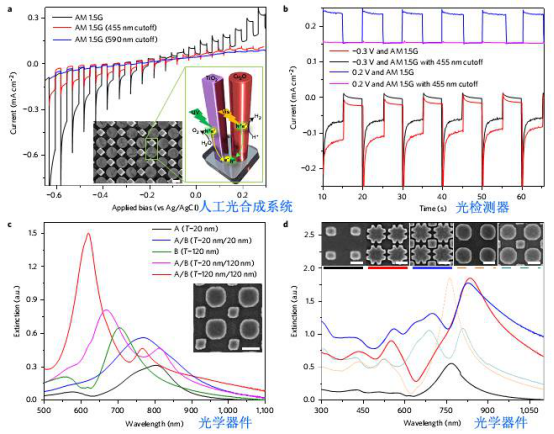

二元纳米阵列的应用
利用二元纳米阵列制造出光电极、晶体管、等离子体器件,并发现其性能都比由单一组分构成的器件更加优越。
