纳米牛血清白蛋白(Nano-dBSA)功能化石墨烯固体效应晶体管(GFET)-用于*8标志物检测

西安齐岳生物科技有限公司是聚合物生产销售供应商，我公司可以合成各种聚合物产品，包括树枝状聚合物、超支化聚合物、星型聚合物修饰多肽/蛋白/**/小分子/ADC-抗体偶联**/离子液体等等

利用纳米级失活牛血清白蛋白(Nano-dBSA)功能化，开发了一种简单、方便、高灵敏度的石墨烯场效应晶体管(GFET)生物传感器，用于*8蛋白标志物的检测。

使用Nano-dBSA功能化的石墨烯固体效应晶体管，在稀释血清中实现了*8蛋白标志物fg/mL量级的高灵敏度检测。

Nano-BSA功能化GFET的制作工艺

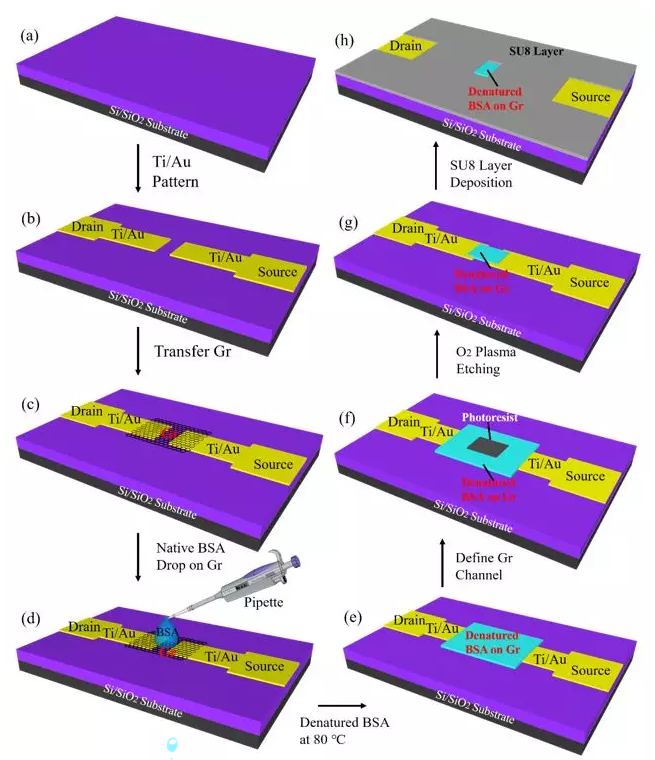

步骤一、 通过光刻、金属沉积和剥离工艺，在SiO2/Si衬底上制作Au/Ti金属（Au/Ti:100nm/10nm）电极作为源极和漏极，如图(a)和图(b)所示。

步骤二、 将通过CVD生长在铜基底的单层石墨烯在10 g/mL的过硫酸铵溶液中腐蚀，待铜腐蚀干净后，将石墨烯/PMMA薄膜转移到去离子水中清洗三次，将石墨烯转移到基底的金属电极上，并且通过丙酮除去石墨烯上的PMMA，如图(c)所示。

第三步 将溶解在去离子水中浓度为1.5mmol/L的BSA滴加在石墨烯表面如图(d)所示，并在80℃下在石墨烯表面热失活3min。BSA蛋白通过π-stacking和疏水作用吸附在石墨烯表面形成纳米级的BSA薄膜，如图(e)所示。

步骤三、 通过光刻定义失活BSA修饰的石墨烯沟道，如图(f)所示，使用AZ4620光刻胶（低速为500r/min，时间为10s；高速为2500r/min，时间为30s），前烘105℃持续8min，曝光50s，显影1min，去离子水清洗后在95℃硬烘10min。

步骤四、 通过等离子体刻蚀将沟道以外的区域刻蚀掉，刻蚀时间为5min，用丙酮将石墨烯沟道掩膜溶解，金电极表面失活BSA修饰的石墨烯沟道如图(g)所示；在石墨烯沟道的衬底表面沉积SU8光刻胶作为绝缘保护层，旋涂SU8 3005（低速为550r/min，时间为10s；高速为3600r/min，时间为40s），前烘65℃持续2min，曝光40s，后烘65℃持续1min，显影40s~60s，如图(h)所示。

基于Nano-dBSA 薄膜的GFET生物传感器实现了目标分子特异性与高灵敏度的检测，检测限可以达到337.58 fg/mL。

利用失活的BSA薄膜作为石墨烯器件制作中的保护层，并利用失活BSA薄膜作为交联剂在EDC和NHS的活化下偶联Anti-CEA，并且实现稀释血清中CEA蛋白的检测。

西安齐岳生物提供定制产品目录：

(BSA-SH)巯基功能化牛血清白蛋白

(BSA-Biotin)生物素修饰牛血清白蛋白

(BSA-MAL)马来酰亚胺功能化牛血清白蛋白

氨基修饰牛血清白蛋白(NH2-BSA)

叠氮功能化牛血清白蛋白(N3-BSA)

羟基偶联牛血清白蛋白(OH-BSA)

二氧化硅-牛血清白蛋白颗粒(SiO₂/BSA)

牛血清白蛋白乳酸-羟乙酸共聚物微球

牛血清白蛋白包裹四氧化三铁纳米粒子

牛血清白蛋白包裹二氧化硅核壳纳米粒子

(BSA-OA)油酸包裹牛血清白蛋白

IR825-BSA 近红外染料标记牛血清白蛋白

Gold-BSA 牛血清白蛋白包裹纳米金

牛血清蛋白修饰CdTe量子点

纤维粘连蛋白修饰多孔PLGA

牛血清白蛋白修饰近红外荧光纳米金

牛血清白蛋白修饰PLGA纳米粒

BSA牛血清白蛋白修饰葡萄糖氧化酶

牛血清白蛋白修饰发光碳量子点

糖基化修饰牛血清白蛋白(AGE-BSA)

牛血清白蛋白纳米管

荆豆凝集素修饰牛血清白蛋白脂质体(UEAI-LIP)

氨基酸修饰牛血清白蛋白BSA

牛血清白蛋白修饰金纳米簇

牛血清白蛋白-三聚氰胺偶联物

牛血清白蛋白分子修饰单晶硅

牛血清白蛋白修饰紫杉醇(BSA-PTX)

铕螯合物(CTTAA:Eu)标记牛血清白蛋白抗原

胶体金标记牛血清白蛋白BSA

牛血清白蛋白/魔芋多糖凝胶

牛血清白蛋白(BSA)/槲皮素(QUE)纳米颗粒

188Re标记丙氧鸟苷白蛋白纳米微球

苯胺红标记牛血清白蛋白(BSA)

牛血清白蛋白‑羟基磷灰石纳米粒子

N-三甲基壳聚糖包覆牛血清白蛋白脂质体

联吡啶钴(Ⅲ)牛血清白蛋白复合膜

温馨提示：西安齐岳生物供应的所有产品仅用于科研，不能用于人体。
