超薄透明纳米片-石墨相氮化碳（CNNS）-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

西安齐岳生物科技有限公司可以提供推出一系列二维纳米材料：Mxene、过渡金属碳化物和氮化物（MXenes）、MAX相陶瓷材料;也提供MXene-氧化石墨烯、二维过渡族金属碳(氮)化物与纳米颗粒复合材料、聚合物插层改性MXene/MAX材料、无机非金属插层MXenes基复合材料、金属氧/硫化合物插层MXenes基复合材料等一系列定制合成产品

石墨相氮化碳纳米片(NMGCNs)合成步骤 ：

步骤一、块状g-C3N4用研钵研成粉末状，称量0.5g的g-C3N4于三角烧瓶中,加入20 mL的混酸(浓硫酸与浓硝酸比例为 2:1) ，置于超声波反应器中反应4h ，得到浅黄色的均一溶液

步骤二、将该溶液用氢氧化钠溶液调节至中性，然后用滤膜过滤、洗涤，获得的固体在70 °C 下真空干燥 8h ，得到淡黄色固体

步骤三、称量100mg的淡黄色固体分散于100mL的蒸馏水中，置于超声波反应器中超声反应8h,然后将所得的溶液在4000rpm的速率下离心除去大块的杂质，获得淡白色的CNNS溶液

透射电子显微镜表征图谱

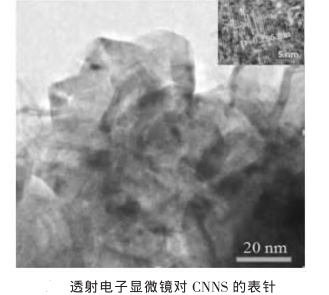

透射电子显微镜对所制备的 CNNS 的表面形貌进行表征 . 如下图所示， CNNS 显示出超薄的透明纳米片状结构，其具有明显的褶皱，是**的二维纳米材料，

X 射线衍射光谱表征

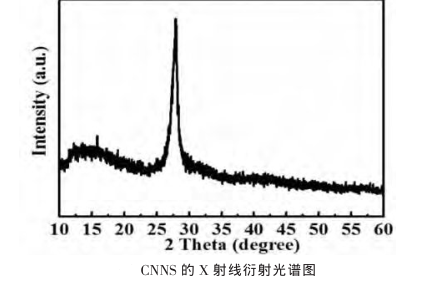

X 射线衍射光谱用来进一步辅助表征 CNNS 的晶格结构 . 从图中可以看出，所制备的 CNNS 具有两个明显的特征峰分别位于 27.53° 和 13.05°. 27.53° 为**的芳环共轭系统的晶面间的堆叠峰， 13.05° 为平面内部结构峰且该峰强度较弱，可能是 C-N 层数较少的缘故，从而进一步证明了 CNNS 被成功制备
