水溶性CdTe/CdSe/ZnS 量子点

别称：水溶性CdTe/CdSe/ZnS 量子点，红色荧光油溶性CdTe/CdSe/ZnS量子点，CdTe/CdSe/ZnS荧光量子点，单核水溶量子点

英文名：quantum dot

波长：620nm～820nm

水溶性CdTe/CdSe/ZnS 量子点，红色荧光油溶性CdTe/CdSe/ZnS量子点，CdTe/CdSe/ZnS荧光量子点，单核水溶量子点

水溶性CdTe/CdSe/ZnS量子点产品是以CdTe为核心，CdSe和ZnS为壳层，表面由亲水配体包裹的核/壳/壳型荧光纳米材料，平均的量子产率为70%，尤其指出的是此产品在近红外波段仍然具有40%以上的量子产率，储存时应避免阳光直射，4度密封暗处保存，可以为客户订制生产620nm～820nm任一波长不同克数的产品。本产品具有粒径均一，吸收光谱宽泛，发射光谱对称，荧光强度高而稳定等特点。

本公司目前可提供四类水溶性CdTe/CdSe/ZnS量子点：(1)表面为负电荷的羧基，3-巯基丙酸作为包覆剂;(2)表面为负电荷的羧基，聚合物作为包覆剂;(3)表面为负电荷的羧基，含有PEG链，生物相容性优良，可连接带有氨基的抗体蛋白等;(4)表面为正电荷的氨基，含有PEG链，生物相容性优良，可连接带有羧基的抗体蛋白等。

量子点应用介绍

CdSe量子点是一种具有独特光学特性的纳米材料，在生物、敏化太阳能电池、白光LED等领域有着潜在的应用。当前存在的主要问题有:目前普遍采用的CdSe量子点制备使用到含磷化合物;CdSe量子点敏化太阳电池的实际效率距其理论效率有相当大的差距，关于电池结构和材料的优化机制还不**明确;CdSe量子点作为LED荧光材料的应用仍处于实验阶段。

水溶性CdTe/CdSe/ZnS 量子点的合成

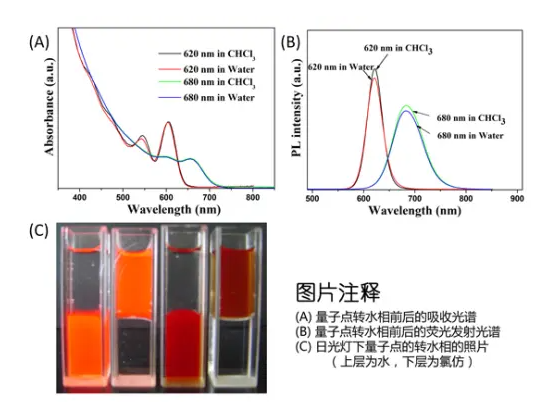

采用传统水热法,合成了高荧光性能、高稳定性的CdTe/CdS/ZnS核/壳/壳结构的量子点。在实验优化过程中发现,CdTe内核的粒径、CdS壳层的包覆时间及包覆次数、ZnS壳层的包覆时间及包覆次数以及量子点的表面配体对CdTe/CdS/ZnS量子点的量子产率和光稳定性都有重要影响。实验中我们发现:以580 nm左右的CdTe量子点为核,包覆两层CdS和一层ZnS制备的CdTe/CdS/ZnS量子点的性能**理想。反应体系的pH对量子点的性能影响很大,不同pH下反应前体的组成成分及配位情况差异较大,我们发现pH在8.0左右**适宜。ZnS的壳层生长受温度影响较大,高的温度不利于ZnS在CdTe/CdS表面形成高结晶程度的壳层;同时反应进行过快,晶体生长过快,粒径不易控制。实验证明:其他反应条件相同情况下,制备相近波长的CSS量子点时,反应温度越高所得到的量子点原液稳定性越差,因此我们在进行ZnS包壳时选用的反应温度较低,为80°C。在ZnS包壳过程中,我们采用不同配体并考察了配体(巯基丙酸、半胱氨酸和谷胱甘肽)对制备的量子点的荧光性能及稳定性的影响。结果表明:配体自身的稳定性直接影响到量子点的稳定性,这是因为配体的解离及氧化脱落会破坏量子点的表面结构从而导致量子点的荧光减弱甚至因聚沉而完全淬灭,本实验的条件下,巯基丙酸(MPA)的稳定性**, MPA稳定的CdTe/CdS/ZnS量子点稳定性也好,与预期相符。
