中文名称：CdSe/ZnS量子点掺杂聚甲基丙烯酸甲酯

英文名称：CdSe/ZnSquantumdotsdopedpolymethylmethacrylate

简称：PMMA/CdSe-ZnSQDs

其它别称：聚甲基丙烯酸甲酯/硒化镉-硫化锌核壳量子点(PMMA/CdSe-ZnS)，

CdSe/ZnS(核/壳)量子点掺入聚甲基丙烯酸甲酯(PMMA)

      CdSe/ZnS量子点掺杂聚合物

纯度：98%

包装：mg级和g级

货期：一周

地址：西安

厂家：西安齐岳生物科技有限公司

CdSe/ZnS(核/壳)量子点掺杂聚甲基丙烯酸甲酯(PMMA)的制备方法

1.在室温下，将CdSe/ZnS量子点溶液稀释后待用，将甲基丙烯酸甲酯(MMA)和偶氮二异丁腈(AIBN)混合，置于烧杯中。

2.将烧杯放在油锅中，在90°C环境下搅拌约15min。观察到烧杯中混合溶液达到一定粘度时停止搅拌。取少量混合溶液移至三口烧瓶内，并注入CdSe/ZnS量子点溶液，将其进行超声振荡10min。

3.将三口烧瓶移至磁力搅拌器上，通入氩气后进行隔氧加热，搅拌蒸发。直到三口烧瓶中混合溶液不再有气泡出现，即三口烧瓶中混合溶液的正己烷完全蒸发掉，并使CdSe/ZnS量子点在PMMA中分布均匀。通过此方法制备CdSe/ZnS量子点不同掺杂浓度的(CdSe/ZnS)/PMMA样品。将制备的PMMA以及(CdSe/ZnS)/PMMA样品注入到模具，置于恒温炉固化成薄片。

我们将CdSe/ZnS(核/壳)量子点掺入聚甲基丙烯酸甲酯(PMMA)，形成(CdSe/ZnS)/PMMA量子点掺杂光纤材料。测量了不同掺杂浓度下的(CdSe/ZnS)/PMMA的吸收谱，发射谱和折射率。与正己烷溶剂中的CdSe/ZnS量子点比较，PMMA基底不改变CdSe/ZnS量子点的吸收和发射峰值波长。在掺杂质量浓度范围0.013～0.130mg·mL-1内，实验观测到了光致荧光(PL)峰值强度具有单峰并呈指数平方变化的规律。随掺杂浓度的增加，常温下折射率大可提高0.0013，PL辐射峰波长出现红移并逐步增大，大红移量受限于斯托克斯频移。红移产生的原因为量子点的二次吸收-发射和掺杂浓度效应

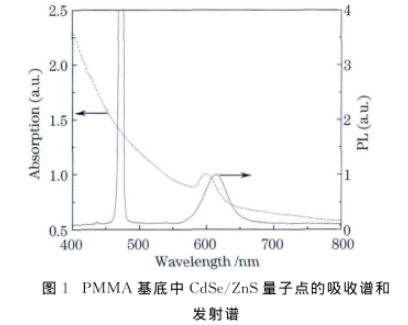

由图1可见，PMMA基底中CdSe/ZnS量子点(直径为5.5nm)的一吸收峰位于600nm，荧光峰位于615nm，斯托克斯频移为15nm，与先前测量的在正己烷中的吸收峰和发射峰波长一致。因此，可认为PMMA基底没有改变CdSe/ZnS量子点吸收谱和发射谱波长。

量子点定制产品目录：

g-CN量子点修饰球形钨酸铋BiWO

氮化硼量子点修饰纳米环状磁性氧化石墨烯复合材料

NiPS3量子点修饰氮掺杂介孔碳

PbS量子点修饰TiO2纳米棒阵列

CdS量子点修饰TiO2纳米棒阵列

氧化锌量子点修饰磁性石墨烯

WO3量子点修饰TiO2纳米管阵列(WO3/TiO2-NTAs)

CdSe量子点修饰DSPE-PAA

Bi量子点修饰C掺杂二维BiOCl纳米片

石墨烯量子点修饰BiOI/PAN柔性纤维|碘氧化铋(BiOI)

GQDs修饰BiOI/PAN纤维复合材料(GQD-BiOI/PAN)

碳量子点修饰g-C3N4/SnO2复合材料

碳量子点/g-C3N4/SnO2

CuS量子点修饰单晶TiO2纳米棒阵列

CuO量子点修饰单晶TiO2纳米棒阵列

碳量子点修饰铁酸镨/凹凸棒石复合材料

碳量子点(CQDs)修饰PrFeO<SUB>3/ATP复合材料

氧化石墨烯量子点修饰氧掺杂多孔g-C3N4

L-半胱氨酸/CdTe量子点修饰电极

巯基丙酸修饰CdTe量子点

单分散g-C3N4量子点修饰一维棒状BiPO4微晶(g—C3N4/BiPO4)

Ag3PO4量子点修饰Ag3PO4/Bi2WO6异质复合材料

厂家：西安齐岳生物科技有限公司

以上资料来自小编axc,2022.03.08

以上文中提到的产品仅用于科研，不能用于人体。
