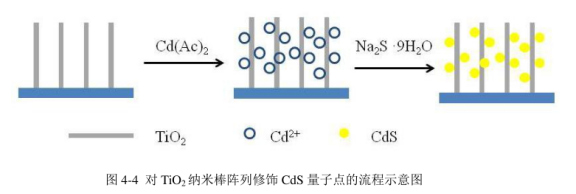

我们通过连续离子层吸附反应修饰了CdS和CdSe量子点的ZnO纳米棒阵列运用到了光电化学水分解领域,在TiO2纳米棒阵列上通过连续离子层吸附反应的方法修饰CdS量子点的大致流程如图4-4所示。修饰方法如下:
(1)先将TiO2纳米棒阵列浸入Cd(Ac)2的甲醇溶液中30s,取出后用甲醇进行冲洗,
(2)然后浸入到Na2S·9H2O的水和甲醇的混合溶液中30s,取出后用甲醇冲洗,这样反复多次即可在TiO2纳米棒的表面修饰上CdS量子点。
(3)当修饰PbS量子点时,操作步骤与修饰CdS类似,将基片浸入Pb(Ac)2的甲醇溶液中30s,取出后用甲醇进行冲洗,然后再浸入到Na2S·9H2O的水和甲醇的混合溶液中30s,取出后用甲醇冲洗。这样就能对覆盖有TiO2纳米棒阵列的基片进行PbS量子点和CdS量子点的修饰。
在对TiO2纳米棒阵列修饰了PbS和CdS量子点后,通过扫描电子显微镜对样品的横截面部分进行了观察如图4-5所示。通过观察,发现PbS和CdS量子点能对TiO2纳米棒阵列表面实现较均匀的大面积的覆盖。

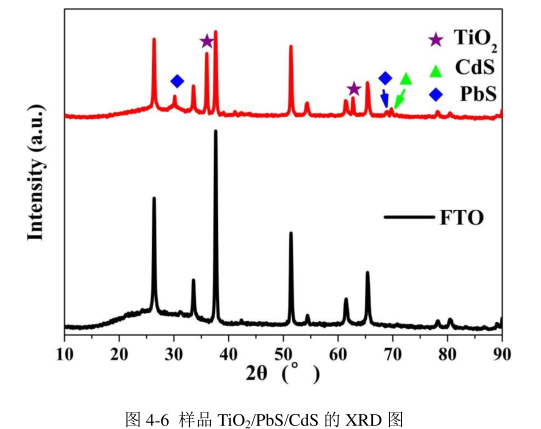

为了证实通过连续离子吸附反应能够在TiO2纳米棒阵列上修饰PbS和CdS,主要通过XRD图来对成分的晶相进行表征如图4-6所示。在图4-6中,可以看到图中黑线代表的是FTO导电玻璃中SnO2的衍射峰。
为了观测PbS和CdS在TiO2纳米棒表面所所呈现的形貌,通过放大倍数更高的透射电子显微镜的高分辨图像进行观察,如图4-7所示。通过图4-7的表征,PbS和CdS是以量子点的形式吸附在TiO2的表面上。并且量子点在TiO2纳米棒的表面呈现出较高的覆盖率。量子点的尺寸在5-10nm。这样就能表明通过连续离子层吸附反应能够对TiO2纳米棒阵列修饰上PbS量子点和CdS量子点。
