西安齐岳生物科技有限公司可以对各种材质的荧光量子点进行修饰和改性以及偶联和特殊定制，我们可以做各种聚合物修饰，多糖修饰，蛋白修饰以及复合类产品的量子点复杂定制。

我们以硅片、二氧化硅和B2O3作为靶材在Ar气氛下溅射可以得到掺硼的富硅氧化硅薄膜。然后在N2气氛中1100℃加热30分钟可以得到镶嵌在硼硅酸盐玻璃(BSG)中的硼掺杂的硅量子点。将B2O3靶材替换为P2O5并采用相同的工艺可以得到镶嵌在磷硅酸盐玻璃(PSG)中的磷掺杂的硅量子点。同时采用B2O3和P2O5两种靶材还能够得到镶嵌在硼磷硅酸盐玻璃(BPSG)中的硼-磷共掺的硅量子点。

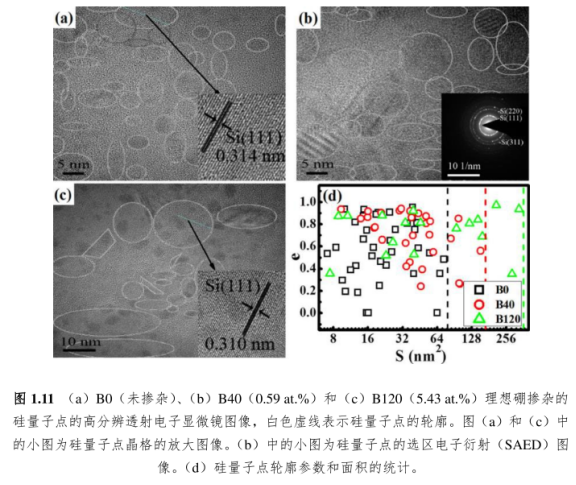

通过控制靶材中硅片的含量和热处理温度，可以调控硅量子点尺寸的大小。对于镶嵌在二氧化硅中的硅量子点，硼、磷掺杂基本不影响硅量子点的晶体结构和形状。这主要是由于制备的硅量子点的掺杂浓度较低，虽然其理想掺杂浓度超过了硼、磷原子在硅中的固溶度，图1.11为未掺杂、0.59at。%和5.43at。%理想硼掺杂的硅量子点的透射电子显微镜图像。可以看到，未掺杂的硅量子点基本呈椭圆形分布在二氧化硅介质中。掺硼以后硅量子点仍具有金刚石结构，但其形状分布变得更为离散。当掺硼浓度达到5.43at%时，出现了许多呈三角形、四边形分布的硅量子点，同时硅量子点)晶面间距由0.314nm减小到0.310nm。

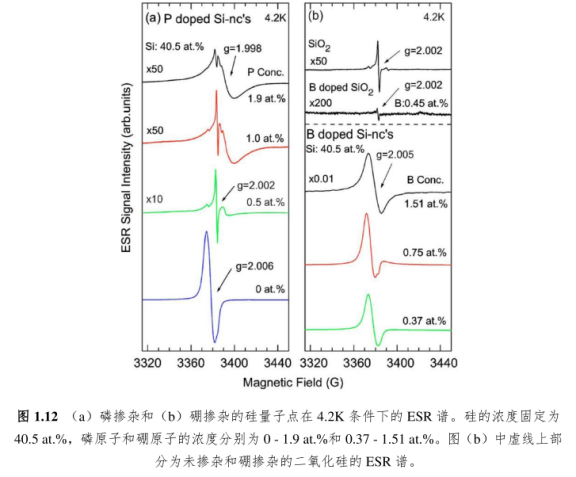

通过电子自旋共振(ESR)研究了硼、磷掺杂前后硅量子点表面悬挂键的变化。对于掺杂的硅量子点，g=2.006和1.998的共振响应分别对应表面缺陷(如悬挂键)和掺磷引入的电子态。发现磷掺杂能够**减少硅量子点表面的悬挂键，而硼掺杂反而会轻微增加表面的悬挂键(如图1.12所示)。这表明对于镶嵌在二氧化硅中的硅量子点，磷原子容易钝化硅量子点表面(即硅/二氧化硅界面)的悬挂键，而硼原子不会钝化悬挂键。

产品目录：

红细胞膜负载黑磷量子点(BPQD-EMNVs)

/product/86640

硅量子点掺杂二氧化钛薄膜复合材料(TiO2/Si QDs)

/product/86639

磷掺杂硅量子点(Si QDs)

/product/86638

PbS硫化铅包覆钙钛矿CsPbI3量子点

/product/86636

纯度：98%

包装：mg级和g级

货期： 一周

地址：西安

厂家：西安齐岳生物科技有限公司
