一种基于硫化铅包覆钙钛矿量子点的电致发光LED，其特征在于:采用PbS包覆钙钛矿量子点改善其光电性能和稳定性，并以此量子点材料作为发光层制备钙钛矿量子点电致发光LED；所述PbS包覆的钙钛矿量子点LED的结构包括:ITO玻璃作为底部电极；n型Zn0/聚乙烯亚胺作为电子传输层和空穴阻挡层；PbS包覆的钙钛矿量子点作为发光层；p型4，4'，4”-三(咔唑-9-基)苯胺薄膜作为空穴传输层和电子阻挡层；MoO3/Au作为顶部电极。

一种基于硫化铅包覆钙钛矿量子点电致发光LED的制备方法，

一步、制备PbS包覆的CsPbI3量子点；

二步、先后用肥皂、去离子水、乙醇、氯仿、丙酮、异丙醇仔细清洗ITO导电玻璃，并进。行紫外臭氧处理，ITO作为底部电极:

三步、以每分钟1000转的转速，将Zn0量子点溶液旋涂在ITO玻璃上，旋涂时间是1分钟，然后在空气中以150C的温度退火10分钟；再将上述薄膜转移到Nz手套箱中，在110°C的温度下，以每分钟3000转的转速将溶解在2-甲氧基乙醇溶液中的PEI旋涂在Zn0薄膜。上，时间是10分钟,Zn0/PEI层作为电子传输层和空穴阻挡层；

四步、以每分钟1000转的速度，将制备好的PbS包覆CsPbI3量子点旋涂在Zn0/PEI层上，旋涂时间是1分钟，作为发光层；

五步、将上一步获得的结构转移到真空度为1X10~'torr的真空腔内，依次通过热蒸发沉积TCTA、Mo03和Au薄膜层，其中TCTA层作为空穴传输层和电子阻挡层，Mo03/Au层作为顶部电极；由此获得PbS包覆钙钛矿量子点电致发光LED。

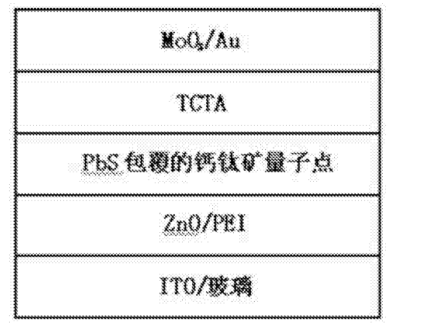

图1本**中基于PbS包覆钙钛矿量子点的电致发光LED的结构图

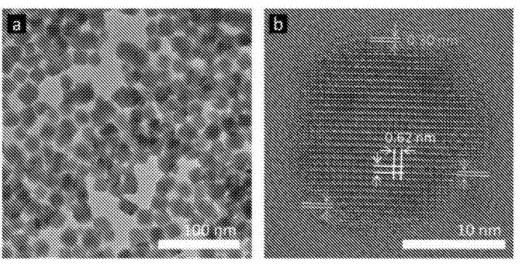

图2本**中PbS包覆CsPbI3量子点的透射电镜图像(a)和高分辨透射电子显微镜图像(b)；

西安齐岳生物供应溶性钙钛矿量子点CsPbX3（X=Cl、Br、I），表面由疏水配体包裹的荧光纳米材料，平均的量子产率为70%，溶剂为正己烷，储存时应避免阳光直射，4度密封暗处保存，可以为客户订制生产400nm～650nm任一波长不同克数的产品。

Cs2AgBiBr6钙钛矿量子点

Cs3Bi2Br9钙钛矿量子点

二氧化硅包裹的钯掺杂无机钙钛矿量子点

CsPbX3(X=Cl/Br/I)钙钛矿量子点

油溶性钙钛矿量子点 高亮蓝紫光到红光 PL 400 nm -- 650 nm

偶氮苯改性金属卤素钙钛矿量子点

钙钛矿量子点/介孔MOF5复合发光材料

CsPbBr3@PS聚苯乙烯钙钛矿量子点

烷基胺苯丙烯胺(PPA)钙钛矿量子点

MoS2/CsPbBr3二硫化钼钙钛矿量子点

CsPbBr3@Ag银修饰钙钛矿量子点

CsPbX3/ZnS Quantum Dot量子点

厂家：西安齐岳生物科技有限公司

以上资料来自小编axc,2022.03.07

以上文中提到的产品仅用于科研，不能用于人体。
