通过湿法转移的方法将石墨烯转移到氧硅片上。硫化铅量子点功能化黑磷量子点(PbSQDs-BPQDs)光电导型光电探测器是由石墨烯、BPQDs、PbSQDs组成的夹层结构。接下来，开始PbSQDs-BPQDs复合结构的制备。

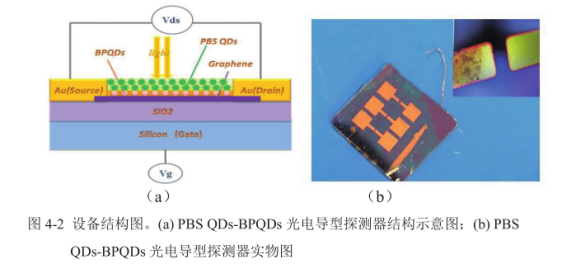

**将已经制备好的石墨烯基底吸附在匀胶机上，调整转速为500rpm/10s，1100rpm/30s，将浓度为0。1mg/mL的BPQDs滴涂在石墨烯沟道两侧，旋涂后迅速转移到真空干燥箱中70°C干燥120min。然后调整转速为3000rpm/30s，将2mg/mL的PbSQDs溶液滴在BPQDs薄膜表面，完成旋涂后将基片转移到真空干燥箱中继续干燥两小时，完成双量子点增强型光电导探测器的制备。示意图与实物图如图4-2所示。

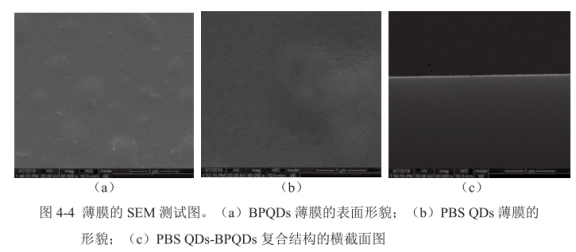

由于BPQDs薄膜和PbSQDs薄膜是单独制备的，进-一步，采用扫描隧道显微镜(SEM)对薄膜得表面和双层结构的横截面图进行表征，所得结果显示在图4-4中。图4-4(a)和(b)所示为PbSQDs和BPQDs薄膜的表面，我们可以清晰看到覆盖了一层致密的材料，可以认为形成稳定的薄膜。图4-4(a)和(b)依次为旋涂BPQDs薄膜和PbSQDs薄膜的SEM表面，明显看到衬底上出现连续的材料覆盖，证实连续薄膜的存在。从图4-4(c)复合结构的横截面的SEM测试图可以看到明显的薄膜的存在，但是该薄膜应该在几十纳米级别，鉴于SEM所能分辨的最小单位为100nm，所以，无法清晰的观察到PbSQDs-BPQDs双层复合结构的薄膜出现明显的分层结构，但是，AFM已经证实形成完整BPQDs薄膜和PbSQDs薄膜是致密的而且连续的，所以，可以确定的说明PbSQDs和BPQDs形成了叠加的复合结构。

西安齐岳生物供应各种金属元素(In、Cu、锌、锰、Co、Ni、Fe)掺杂的水溶性硫化铅量子点（PbSQDs）产品，产品目录如下：

铟掺杂硫化铅PbS量子点

In掺杂PbS硫化铅量子点

Cu掺杂水溶性PbS硫化铅量子点

锌掺杂的硫化铅量子点（Zn/PbS）

锰掺杂水溶性硫化铅量子点（Mn/PbS）

Co掺杂水溶性PbS硫化铅量子点

Ni掺杂水溶性PbS硫化铅量子点

Fe掺杂水溶性PbS硫化铅量子点

掺杂铕的硫化铅硫化铅量子点
