一文介绍谷胱甘肽修饰金纳米棒的要点(GSH-AuNRs)-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨推荐西安齐岳生物 -

您当前所在位置：首页 > 宣传资料 > 无机纳米

产品分类

多孔纳米

无机纳米

一文介绍谷胱甘肽修饰金纳米棒的要点(GSH-AuNRs)

发布时间：2021-07-14 作者：axc 分享到：

近年来，金纳米棒因具有独特的物理化学特性而被广泛应用于生物识别标记、化学检测、光热**及催化等领域J．金纳米棒的消光特性包括吸收消光和散射消光，它一方面受入射光的波长影响，另一方面还依赖于颗粒的长径比．金纳米棒具有纵向表面等离子体共振(LSPR)吸收带和横向表面等离子体共振(TSPR)吸收带卜mj，通过改变金纳米棒的横纵尺寸比例，金纳米棒的LSPR吸收峰位可以从可见光区调节到近红外区域．金纳米棒的聚集程度也和LSPR峰位有关，当金纳米棒的聚集程度增大时，LSPR的峰位会发生红移，LSPR吸收峰的半峰宽也会展宽．利用金纳米棒等离子体吸收吸收光谱的这些变化，可以了解其组装过程．谷胱甘肽(GSH)是一种含一酰胺键和巯基的三肽，由谷氨酸、半胱氨酸及甘氨酸组成．半胱氨酸上的巯基为谷胱甘肽的活性基团，可与金属作用，这也是GSH诱导金纳米棒材料形成不同聚集状态的主要原因。

谷胱甘肽修饰金纳米棒的制备:

取10mL上述金纳米棒溶液，加入10mL0．2mmolfL的GSH，放置10min后将反应后的混合物平均分成10份，取其中的7份，用盐酸和氢氧化钠调节溶液pH值分别为2，3，4，5，6，11，12，再搅拌50min，然后将混合物在室温下放置12h．反应后的复合物溶液经超声离心(4000r／min)后用水洗涤，去除游离的GSH，即得到GSH修饰的金纳米棒复合材料，记为GSH．AuNRs．

谷胱甘肽修饰金纳米棒的形貌分析

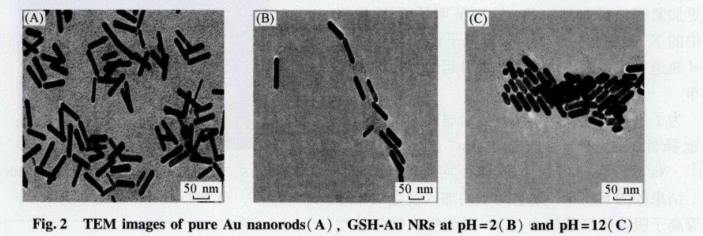

图2(A)为未修饰GSH的金纳米棒的TEM照片，可见金纳米棒是随机分布的，没有特殊的排列．图2(B)是pH=2．0TGSH修饰的金纳米棒的组装排列照片，可见金纳米棒以头对头方式分布，由图2(c)可见，在pH：12．0条件下GSH—AuNRs是以侧面与侧面并排方式存在，与图1的碱性条件下GSH修饰的金纳米棒吸收峰位移动红移不明显并且半峰宽展宽相对应．在碱性条件下，以肩并肩方式组装的金纳米棒使长径比范围宽化，但长径比变化范围很小，因此导致吸收峰位红移小，但半峰宽宽化。
