黄色三氧化钨空心球|WO3空心球半导体材料

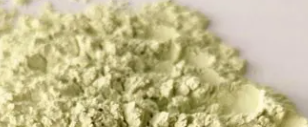

黄色氧化钨空心球就是三氧化钨空心球或WO3空心球，具有内外两个表面，是一种无毒且禁带宽度窄（2.4-2.8eV）的半导体材料

黄色氧化钨空心球能够对折射进入内部的光通过反射进行多次利用而具有应用，可以作为催化剂用于可见光催化反应中对污水中的有机物进行催化降解。WO3空心球的光催化性能可以通过降解罗丹明B溶液来表征。

WO3空心球的光催化性能测试

称取0.07g催化剂加人100mL质量浓度为10mg/L的罗丹明B溶液中，并加人2mL质量分数为30%的H2O2，在磁力搅拌下置于暗处1h后开始光照（光源为160W自镇流荧光髙压汞灯），间隔20min取样5mL，并于4000r/min条件下离心20min，取上层清液，采用紫外可见分光光度计进行分析。

WO3空心球的制备

如何制备WO3空心球？很多学者制备空心形貌的氧化钨都是采用水热法，该法所需温度较高。也有部分学者采用可以在较低温度下实现WO3空心球制备的模板法（以磺化苯乙烯微球（SPS）为模板、氯化钨为钨源），该方法可以提高WO3催化剂对光源的利用率，从而降低催化剂成本。

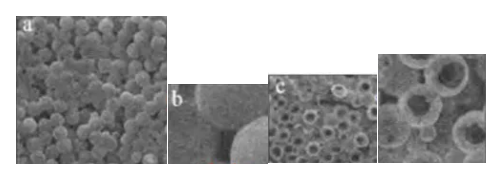

称取0.50g磺化聚苯乙烯微球，超声使其分散于100mL无水乙醇中，向此胶体溶液中加人1.00g WCl6，胶体溶液由白色变为黄色，待WCl6完全溶解后，将25mL去离子水缓慢加入其中，溶液变为深蓝色，将体系于70℃水浴中机械搅拌反应24h，冷却至室温，离心并用去离子水多次洗涤，60℃烘干，然后置于马弗炉中进行热处理，得到了黄色氧化钨空心球。

本文部分来资料源于网路

wyf 06.02
